QSH Nozzle Spray Fan Plastik PP dengan Fitur Quick-Release - QS Series

Nozzle Plastik Fan (Kipas) seri QS, dengan desain Multi-Bagian, Single-Fluid. Dilengkapi dengan fitur lepas-pasang cepat, nozzle ini umum digunakan di industri PCB dan baja, serta cocok untuk aplikasi seperti pembersihan, pendinginan, dan dispersi.

Brand：	LORRIC
Tipe Nozzle：	Fan (Kipas)
Tipe Fluida：	Single-fluid
Material：	PP
Standar Thread：	BSPT
Ukuran Thread：	1/4", 3/8"

Unduh File

Dapatkan Penawaran Sekarang

Nozzle Flat Fan

Nozzle flat fan bekerja dengan menekan cairan melalui saluran berbentuk oval, menyebarkannya menjadi bentuk kipas. Desain ini memberikan aliran pusat yang kuat dan tepi yang lebih lemah, sangat ideal untuk cakupan yang merata di industri seperti semikonduktor, pembuatan PCB, dan baja. Nozel ini menawarkan kontrol yang tepat, tahan terhadap penyumbatan, dan memberikan kekuatan dampak yang tinggi.

Pola Semprotan Fan Spray Nozzle

Fan Spray Nozzle Single-fluid menghasilkan pola semprotan yang menyerupai kipas, sesuai dengan namanya. Pola cakupannya, jika dilihat dari atas area target, membentuk garis lurus dengan tepi yang meruncing di kedua sisi.
Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk bukit

Nozzle semprotan kipas memiliki volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Tersedia untuk Berbagai Laju Aliran

Nozzle semprotan kipas menawarkan beragam laju aliran. Misalnya, pada tekanan desain standar sebesar 3 Kg/cm², laju aliran berkisar antara 0,39 Lpm hingga 39,1 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk pada lembar spesifikasi atau hubungi kami langsung.)

Menyediakan Sudut Semprotan 0°~110°

Nozzle semprotan kipas dapat disesuaikan dari sudut 0° hingga 110°. Pada 0°, pola semprotan berbentuk aliran padat, menghasilkan titik tunggal dengan gaya dampak maksimum di antara semua jenis nozzle. Nozzle semprotan kipas NH menawarkan sudut lebar 110°, memastikan pola semprotan yang luas dan tidak terhalang.
Pelajari lebih lanjut: Sudut Semprotan & Cakupan Nozzle

Desain Quick-Release dan Snap-lock Positioning yang Mencegah Kebocoran Air

Desain quick-release dua bagian ini memiliki tiga titik pengunci antara nozzle dan dasarnya, memudahkan pemasangan dan pembongkaran tanpa perlu alat, posisi yang presisi, serta perawatan yang mudah.

Material Ujung Nozzle: PVDF
Material O-ring: EPDM, Viton, FEPM
Ukuran Ulir body Seri QS: 1/4", 3/8"

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silahkan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini.
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

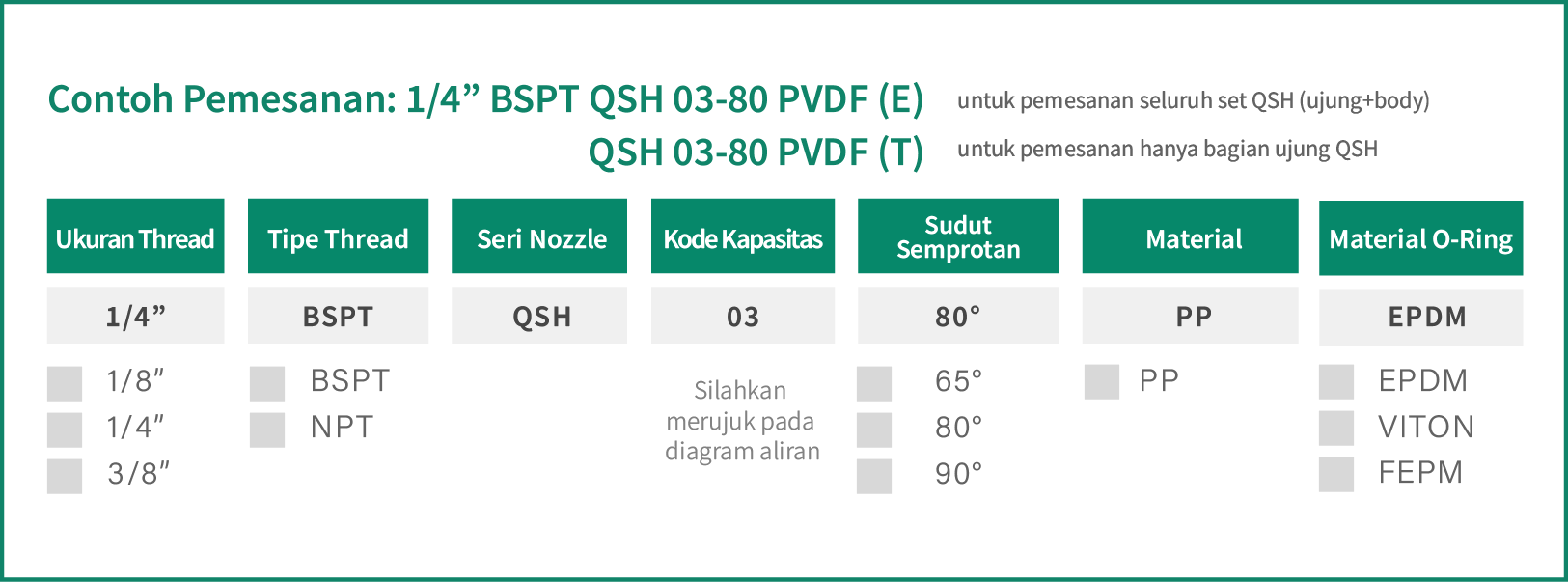

Contoh spesifikasi: 1/4”BSPT QSH 03-80° PP (E) - (bagian ujung+body) / BSPT QSH 03-80° PP (T) (hanya bagian ujung saja). Setiap angka merujuk pada pilihan dan arti berikut.

Select
Unit

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.5 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	5.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²
65°	02	0.32	0.45	0.55	0.64	0.78	0.90	1.01	1.11	1.28
65°	2.5	0.40	0.56	0.69	0.80	0.98	1.13	1.26	1.38	1.60
65°	03	0.48	0.68	0.83	0.96	1.17	1.35	1.51	1.66	1.92
65°	04	0.64	0.90	1.11	1.28	1.56	1.81	2.02	2.21	2.55
65°	05	0.80	1.13	1.38	1.60	1.96	2.26	2.52	2.76	3.19
65°	06	0.96	1.35	1.66	1.92	2.35	2.71	3.03	3.32	3.83
65°	07	1.12	1.58	1.94	2.23	2.74	3.16	3.53	3.87	4.47
65°	7.5	1.20	1.69	2.07	2.39	2.93	3.39	3.79	4.15	4.79
65°	08	1.28	1.81	2.21	2.55	3.13	3.61	4.04	4.42	5.11
65°	09	1.44	2.03	2.49	2.87	3.52	4.06	4.54	4.98	5.75
65°	10	1.60	2.26	2.76	3.19	3.91	4.51	5.05	5.53	6.39
65°	12.5	2.00	2.82	3.46	3.99	4.89	5.64	6.31	6.91	7.98
65°	15	2.39	3.39	4.15	4.79	5.87	6.77	7.57	8.29	9.58
65°	20	3.19	4.51	5.53	6.39	7.82	9.03	10.10	11.06	12.77
65°	25	3.99	5.64	6.91	7.98	9.78	11.29	12.62	13.82	15.96
65°	30	4.79	6.77	8.29	9.58	11.73	13.54	15.14	16.59	19.16
80°	02	0.32	0.45	0.55	0.64	0.78	0.90	1.01	1.11	1.28
80°	2.5	0.40	0.56	0.69	0.80	0.98	1.13	1.26	1.38	1.60
80°	03	0.48	0.68	0.83	0.96	1.17	1.35	1.51	1.66	1.92
80°	04	0.64	0.90	1.11	1.28	1.56	1.81	2.02	2.21	2.55
80°	05	0.80	1.13	1.38	1.60	1.96	2.26	2.52	2.76	3.19
80°	06	0.96	1.35	1.66	1.92	2.35	2.71	3.03	3.32	3.83
80°	07	1.12	1.58	1.94	2.23	2.74	3.16	3.53	3.87	4.47
80°	7.5	1.20	1.69	2.07	2.39	2.93	3.39	3.79	4.15	4.79
80°	08	1.28	1.81	2.21	2.55	3.13	3.61	4.04	4.42	5.11
80°	09	1.44	2.03	2.49	2.87	3.52	4.06	4.54	4.98	5.75
80°	10	1.60	2.26	2.76	3.19	3.91	4.51	5.05	5.53	6.39
80°	12.5	2.00	2.82	3.46	3.99	4.89	5.64	6.31	6.91	7.98
80°	15	2.39	3.39	4.15	4.79	5.87	6.77	7.57	8.29	9.58
80°	20	3.19	4.51	5.53	6.39	7.82	9.03	10.10	11.06	12.77
80°	25	3.99	5.64	6.91	7.98	9.78	11.29	12.62	13.82	15.96
80°	30	4.79	6.77	8.29	9.58	11.73	13.54	15.14	16.59	19.16
90°	02	0.32	0.45	0.55	0.64	0.78	0.90	1.01	1.11	1.28
90°	2.5	0.40	0.56	0.69	0.80	0.98	1.13	1.26	1.38	1.60
90°	03	0.48	0.68	0.83	0.96	1.17	1.35	1.51	1.66	1.92
90°	04	0.64	0.90	1.11	1.28	1.56	1.81	2.02	2.21	2.55
90°	05	0.80	1.13	1.38	1.60	1.96	2.26	2.52	2.76	3.19
90°	06	0.96	1.35	1.66	1.92	2.35	2.71	3.03	3.32	3.83
90°	07	1.12	1.58	1.94	2.23	2.74	3.16	3.53	3.87	4.47
90°	7.5	1.20	1.69	2.07	2.39	2.93	3.39	3.79	4.15	4.79
90°	08	1.28	1.81	2.21	2.55	3.13	3.61	4.04	4.42	5.11
90°	09	1.44	2.03	2.49	2.87	3.52	4.06	4.54	4.98	5.75
90°	10	1.60	2.26	2.76	3.19	3.91	4.51	5.05	5.53	6.39
90°	12.5	2.00	2.82	3.46	3.99	4.89	5.64	6.31	6.91	7.98
90°	15	2.39	3.39	4.15	4.79	5.87	6.77	7.57	8.29	9.58
90°	20	3.19	4.51	5.53	6.39	7.82	9.03	10.10	11.06	12.77
90°	25	3.99	5.64	6.91	7.98	9.78	11.29	12.62	13.82	15.96
90°	30	4.79	6.77	8.29	9.58	11.73	13.54	15.14	16.59	19.16

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.4 MPa	0.5 MPa	0.6 MPa	0.8 MPa
65°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
65°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
65°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
65°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
65°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
65°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
65°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
65°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
65°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
65°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
65°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
65°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
65°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
65°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
65°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
65°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
80°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
80°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
80°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
80°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
80°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
80°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
80°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
80°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
80°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
80°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
80°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
80°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
80°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
80°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
80°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
80°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
90°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
90°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
90°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
90°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
90°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
90°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
90°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
90°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
90°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
90°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
90°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
90°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
90°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
90°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
90°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
90°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	0.5 bar	1.0 bar	1.5 bar	2.0 bar	3.0 bar	4.0 bar	5.0 bar	6.0 bar	8.0 bar
65°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
65°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
65°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
65°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
65°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
65°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
65°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
65°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
65°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
65°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
65°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
65°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
65°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
65°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
65°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
65°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
80°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
80°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
80°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
80°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
80°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
80°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
80°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
80°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
80°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
80°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
80°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
80°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
80°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
80°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
80°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
80°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34
90°	02	0.32	0.45	0.56	0.64	0.79	0.91	1.02	1.12	1.29
90°	2.5	0.40	0.57	0.64	0.81	0.99	1.14	1.27	1.40	1.61
90°	03	0.48	0.68	0.84	0.97	1.18	1.37	1.53	1.68	1.93
90°	04	0.64	0.91	1.12	1.29	1.58	1.82	2.04	2.23	2.58
90°	05	0.81	1.14	1.40	1.61	1.97	2.28	2.55	2.79	3.22
90°	06	0.97	1.37	1.68	1.93	2.37	2.74	3.06	3.35	3.87
90°	07	1.13	1.60	1.95	2.26	2.76	3.19	3.57	3.91	4.51
90°	7.5	1.21	1.71	2.09	2.42	2.96	3.42	3.82	4.19	4.81
90°	08	1.29	1.82	2.23	2.58	3.16	3.65	4.08	4.47	5.16
90°	09	1.45	2.05	2.51	2.90	3.55	4.10	4.59	5.03	5.80
90°	10	1.61	2.28	2.79	3.22	3.95	4.56	5.10	5.58	6.45
90°	12.5	2.01	2.85	3.49	4.03	4.94	5.70	6.37	6.98	8.06
90°	15	2.42	3.42	4.19	4.84	5.92	6.84	7.65	8.38	9.67
90°	20	3.22	4.56	5.58	6.45	7.90	9.12	10.19	11.17	12.90
90°	25	4.03	5.70	6.98	8.06	9.87	11.40	12.74	13.96	16.12
90°	30	4.84	6.84	8.38	9.67	11.85	13.68	15.29	16.75	19.34

Spray Angle	Capacity Code	Capacity at Pressure
Spray Angle	Capacity Code	7 psi	10 psi	20 psi	28 psi	40 psi	60 psi	80 psi	100 psi	110 psi
65°	02	0.08	0.10	0.14	0.17	0.20	0.24	0.28	0.32	0.33
65°	2.5	0.10	0.13	0.18	0.21	0.25	0.31	0.35	0.40	0.41
65°	03	0.13	0.15	0.21	0.25	0.30	0.37	0.42	0.47	0.50
65°	04	0.17	0.20	0.28	0.33	0.40	0.49	0.56	0.63	0.66
65°	05	0.21	0.25	0.35	0.42	0.50	0.61	0.71	0.79	0.83
65°	06	0.25	0.30	0.42	0.50	0.60	0.73	0.85	0.95	1.00
65°	07	0.29	0.35	0.50	0.59	0.70	0.86	0.99	1.11	1.16
65°	7.5	0.31	0.38	0.53	0.63	0.75	0.92	1.06	1.19	1.24
65°	08	0.33	0.40	0.57	0.67	0.80	0.98	1.13	1.27	1.33
65°	09	0.38	0.45	0.64	0.75	0.90	1.10	1.27	1.42	1.49
65°	10	0.42	0.50	0.71	0.84	1.00	1.22	1.41	1.58	1.66
65°	12.5	0.52	0.63	0.88	1.05	1.25	1.53	1.77	1.98	2.07
65°	15	0.63	0.75	1.06	1.26	1.50	1.84	2.12	2.37	2.49
65°	20	0.84	1.00	1.41	1.67	2.00	2.45	2.83	3.16	3.32
65°	25	1.05	1.25	1.77	2.09	2.50	3.06	3.54	3.95	4.15
65°	30	1.26	1.50	2.12	2.51	3.00	3.67	4.24	4.74	4.98
80°	02	0.08	0.10	0.14	0.17	0.20	0.24	0.28	0.32	0.33
80°	2.5	0.10	0.13	0.18	0.21	0.25	0.31	0.35	0.40	0.41
80°	03	0.13	0.15	0.21	0.25	0.30	0.37	0.42	0.47	0.50
80°	04	0.17	0.20	0.28	0.33	0.40	0.49	0.56	0.63	0.66
80°	05	0.21	0.25	0.35	0.42	0.50	0.61	0.71	0.79	0.83
80°	06	0.25	0.30	0.42	0.50	0.60	0.73	0.85	0.95	1.00
80°	07	0.29	0.35	0.50	0.59	0.70	0.86	0.99	1.11	1.16
80°	7.5	0.31	0.38	0.53	0.63	0.75	0.92	1.06	1.19	1.24
80°	08	0.33	0.40	0.57	0.67	0.80	0.98	1.13	1.27	1.33
80°	09	0.38	0.45	0.64	0.75	0.90	1.10	1.27	1.42	1.49
80°	10	0.42	0.50	0.71	0.84	1.00	1.22	1.41	1.58	1.66
80°	12.5	0.52	0.63	0.88	1.05	1.25	1.53	1.77	1.98	2.07
80°	15	0.63	0.75	1.06	1.26	1.50	1.84	2.12	2.37	2.49
80°	20	0.84	1.00	1.41	1.67	2.00	2.45	2.83	3.16	3.32
80°	25	1.05	1.25	1.77	2.09	2.50	3.06	3.54	3.95	4.15
80°	30	1.26	1.50	2.12	2.51	3.00	3.67	4.24	4.74	4.98
90°	02	0.08	0.10	0.14	0.17	0.20	0.24	0.28	0.32	0.33
90°	2.5	0.10	0.13	0.18	0.21	0.25	0.31	0.35	0.40	0.41
90°	03	0.13	0.15	0.21	0.25	0.30	0.37	0.42	0.47	0.50
90°	04	0.17	0.20	0.28	0.33	0.40	0.49	0.56	0.63	0.66
90°	05	0.21	0.25	0.35	0.42	0.50	0.61	0.71	0.79	0.83
90°	06	0.25	0.30	0.42	0.50	0.60	0.73	0.85	0.95	1.00
90°	07	0.29	0.35	0.50	0.59	0.70	0.86	0.99	1.11	1.16
90°	7.5	0.31	0.38	0.53	0.63	0.75	0.92	1.06	1.19	1.24
90°	08	0.33	0.40	0.57	0.67	0.80	0.98	1.13	1.27	1.33
90°	09	0.38	0.45	0.64	0.75	0.90	1.10	1.27	1.42	1.49
90°	10	0.42	0.50	0.71	0.84	1.00	1.22	1.41	1.58	1.66
90°	12.5	0.52	0.63	0.88	1.05	1.25	1.53	1.77	1.98	2.07
90°	15	0.63	0.75	1.06	1.26	1.50	1.84	2.12	2.37	2.49
90°	20	0.84	1.00	1.41	1.67	2.00	2.45	2.83	3.16	3.32
90°	25	1.05	1.25	1.77	2.09	2.50	3.06	3.54	3.95	4.15
90°	30	1.26	1.50	2.12	2.51	3.00	3.67	4.24	4.74	4.98

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 0°, 15°, 25°, 40°, 50°, 100° and 110° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Aplikasi

Industri Baja

Flowmeter memantau aliran air dan gas untuk efisiensi optimal, sedangkan nozzle mengontrol penyemprotan cairan kimia untuk kualitas lapisan yang merata.

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

Cuci Mobil

Flowmeter memastikan efisiensi pembersihan dan mengurangi pemborosan air; nozzle mendistribusikan air secara merata, meningkatkan efek pembersihan sekaligus mengurangi konsumsi air

Ukuran

Thread(BSPT)	Size(mm)			Weight(g)
Thread(BSPT)	A	B	C	Weight(g)
1/4" male thread	31.5	30.5	44.2	7.9
3/8"male thread	31.5	30.5	44.2	12.1

Installation

Step 1

Drill correspon-ding female threads on your pipe

Step 2

Aim the thread of nozzle body at the female thread. Tightening the body clockwise at the pipe hole.

Step 3

Aim QSH nozzle tip to nozzle body.

Step 4

Put QSH nozzle tip into nozzle body.

Step 5

Fasten the tip and the body clockwise to finish the nozzle installation.Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected. Finished If the neighboring nozzles stagger with each other, you should place the nozzles at least 5 degrees of declination. Otherwise, the performance might be affected.

Step 6

Installation completed.

Tidak Menemukan Nozzle yang Anda Butuhkan?

Dengan pengalaman lebih dari 30 tahun dalam pengembangan dan produksi nozzle, serta pengetahuan mendalam tentang kebutuhan pelanggan di lapangan, kami siap membantu Anda menciptakan produk yang ideal sesuai kebutuhan Anda!

Nozzle yang Disesuaikan untuk Kebutuhan Anda

LORRIC dapat menyesuaikan "laju aliran," "sudut," dan "distribusi aliran" untuk memenuhi skenario penggunaan spesifik Anda. Kami juga menawarkan dukungan untuk situasi unik seperti kebutuhan kekuatan dampak khusus atau semprotan ultra-halus. Jangan ragu untuk menghubungi tim LORRIC untuk informasi dan bantuan lebih lanjut.

Kapasitas yang Dapat Dikostumisasi

Di bawah tekanan tetap, volume cairan atau gas yang disemprotkan oleh nozzle dalam periode waktu tertentu.

Sudut Semprotan yang Dapat Dikostumisasi

Merupakan sudut yang terbentuk oleh lubang saluran dan aliran gas/cairan yang disemprotkan

Distribusi yang Dapat Disesuaikan

Distribusi partikel pada permukaan yang dihasilkan dari cairan yang disemprotkan.

CFD Meningkatkan Hasil Kerja Kami

Pengujian di lingkungan ekstrem memerlukan data untuk membantu pengembangan nozzle.

Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle

Kami menyediakan layanan kustom nozzle sesuai dengan prosedur operasi standar.
Harap diperhatikan:
- Terdapat persyaratan minimum jumlah pemesanan.
- Ada saluran penjualan eksklusif yang harus disepakati bersama.
