KH Nozzle Plastik Tipe Universal Tahan Sumbat

Nozzle Plastik Solid Cone yang mudah dirakit menggunakan kunci hex, memiliki desain single-fluid berbahan PP dengan opsi inti FRPP (PP diperkuat serat kaca). Nozzle ini tahan sumbatan dan menghasilkan tetesan semprotan yang merata, sering digunakan untuk aplikasi pembersihan dan pendinginan.

Brand： LORRIC
Tipe Nozzle： Solid Cone
Tipe Fluida： Single-fluid
Material： Kepala Nozzle- PP
Bagian inti - PP, FRPP

Katalog

Dapatkan Penawaran Sekarang

Nozzle Full Cone Aksial Bentuk X

Cairan mengalir melalui baffle (penyekat) multi-pori atau berbentuk X, menciptakan aliran berputar. Saat keluar, gaya sentrifugal membentuk pola semprotan melingkar. Nozzle solid cone ini bekerja optimal pada tekanan rendah, memberikan cakupan luas dan tetesan yang merata, sangat cocok untuk proses semikonduktor, distribusi bahan kimia, dan pelapisan.

Nozzle Full Cone Aksial Bentuk X
Pola Semprotan Nozzle Full Cone

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk bukit

Nozzle semprotan full cone menghasilkan volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Distribusi aliran berbentuk bukit
Tersedia untuk Berbagai Laju Aliran

Tersedia untuk Berbagai Laju Aliran

Kami menawarkan nozzle dengan beragam laju aliran. Misalnya, pada tekanan desain standar sebesar 3 Kg/cm², laju aliran berkisar antara 0,39 Lpm hingga 39,1 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk pada lembar spesifikasi atau hubungi kami langsung.)
Pelajari lebih lanjut: Tekanan Nozel, Diameter Lubang, dan Laju Aliran

Desain Satu Bagian

Desain Satu Bagian

Spray nozzle dengan desain satu bagian ini dapat dipasang langsung ke pipa, dengan kinerja yang dipengaruhi oleh waktu pemakaian dan kondisi lingkungan. Agar semprotan tetap optimal (aliran dan sudut), perawatan atau penggantian rutin disarankan. Kami juga menyediakan spray nozzle multi-bagian dengan fitur quick release yang mempercepat lepa-pasang, memudahkan penggantian dan menghemat waktu serta tenaga.

Pilihan Material

Pilihan Material

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam
Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik
Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi
Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

  • Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
    • Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
    • Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
    • Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

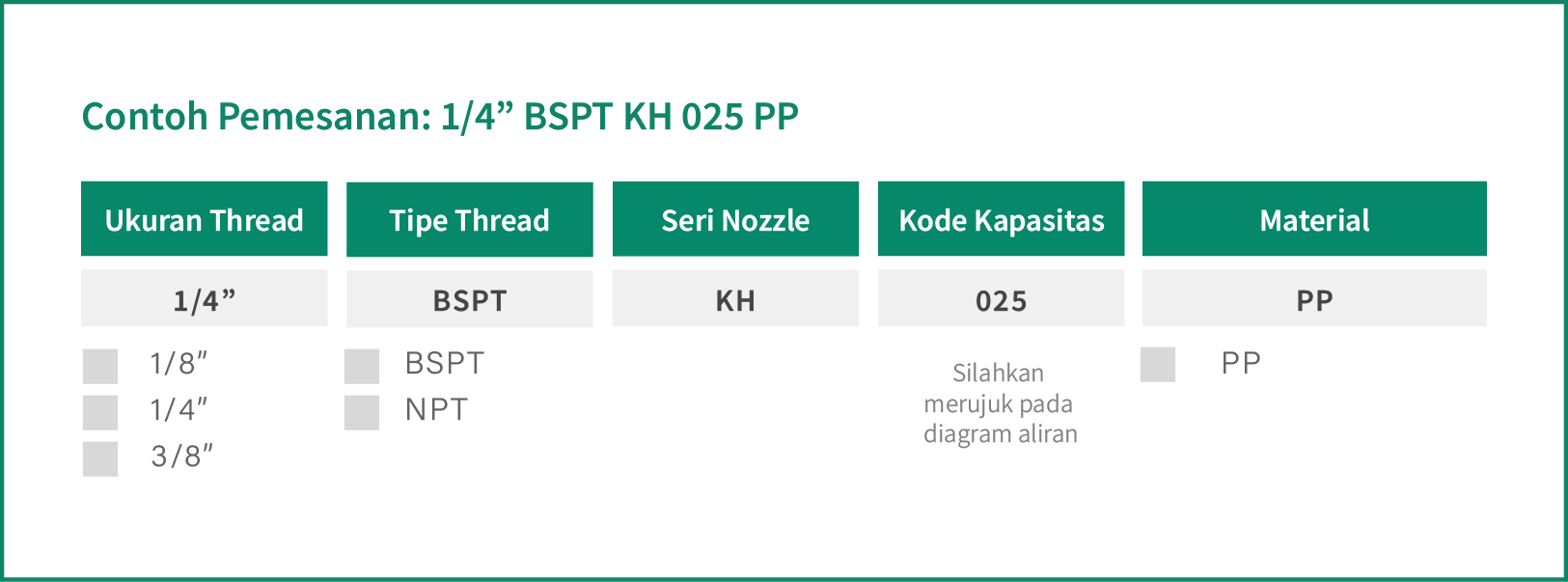

  • Contoh spesifikasi: 1/4” BSPT KH 025 PP. Setiap angka merujuk pada pilihan dan arti berikut:




Pilih Satuan Unit
  • *
  • *
  • *
  • *
Sudut Semprotan Kode Kapasitas Ukuran Thread (Ulir) Kapasitas pada Tekanan Capacity at Pressure
1/8" 1/4" 3/8" 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
50° 010 V
 V
0.59 0.71 0.87 1.00 1.41 1.73 2.00 2.24 2.74
  015 V
 V
0.89 1.06 1.30 1.50 2.12 2.60 3.00 3.35 4.11
020 V
 V
1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48
025 V
 V
1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85
030 V
 V
1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
035 V
 V
2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59
≀
 040 V
 V
2.37 2.83 3.46 4.00 5.68 6.93 8.00 8.94 10.95
050
V
 V 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
060
V
 V 3.55 4.24 5.20 6.00 8.49 10.39 12.00 13.42 16.43
070
V
 V 4.14 4.95 6.06 7.00 9.90 12.12 14.00 15.65 19.17
080
V
 V 4.73 5.66 6.93 8.00 11.31 13.86 16.00 17.89 21.91
100

V 5.92 7.07 8.66 10.00 14.14 17.32 20.00 22.36 27.39
120

V
 7.10 8.49 10.39 12.00 16.97 20.78 24.00 26.83 32.86
95° 140

V
 8.28 9.90 12.12 14.00 19.80 24.25 28.00 31.30 38.34
Sudut Semprotan Kode Kapasitas Ukuran Thread (Ulir) Kapasitas pada Tekanan Capacity at Pressure
1/8" 1/4" 3/8" 0.07
MPa		 0.1
MPa		 0.15
MPa 		0.2
MPa		 0.4
MPa
 0.6
MPa		 0.8
MPa		 1.0
MPa		 1.5
MPa
50° 010 V
 V
0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77
015 V
 V
0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15
020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 V
 V
1.77 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
≀
 040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
050
V
 V 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.93
060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36
080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12
100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65
120

V
 7.17 8.57 10.49 12.12 16.14 20.99 24.24 26.10 33.19
95° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Sudut Semprotan Kode Kapasitas Ukuran Thread (Ulir) Kapasitas pada Tekanan Capacity at Pressure
1/8" 1/4" 3/8" 0.7
bar
 1.0
bar		 1.5
bar 		2.0
bar		 4.0
bar 		6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
50° 010 V
 V
0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77
015 V
 V
0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15
020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 V
 V
1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
≀
 040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
050
V
 V
 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36
080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12
100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
 7.17 8.57 10.49 12.12 17.14 20.99 24.24 27.10 33.19
95° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Sudut Semprotan Kode Kapasitas Ukuran Thread (Ulir) Kapasitas pada Tekanan Capacity at Pressure
1/8" 1/4" 3/8" 10
psi		 15
psi		 20
psi 		28
psi		 60
psi 		90
psi		 120
psi		 140
psi		 200
psi
50° 010 V
 V
0.16 0.19 0.22 0.26 0.38 0.47 0.54 0.59 0.70
015 V
 V
0.23 0.29 0.33 0.39 0.58 0.70 0.81 0.88 1.05
020 V
 V
0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40
025 V
 V
0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75
030 V
 V
0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
035 V
 V
0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45
≀
 040 V
 V
0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
050
V
 V
 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
060
V
 V
 0.94 1.15 1.33 1.57 2.30 2.82 3.26 3.52 4.20
070
V
 V
 1.10 1.34 1.55 1.83 2.69 3.29 3.80 4.10 4.90
080
V
 V 1.25 1.53 1.77 2.10 3.07 3.76 4.34 4.69 5.60
100

V 1.57 1.92 2.22 2.62 3.84 4.70 5.43 5.86 7.00
120

V
 1.88 2.30 2.66 3.15 4.60 5.64 6.51 7.03 8.41
95° 140

V
 2.19 2.69 3.10 3.67 5.37 6.58 7.60 8.20 9.81
  • * Tekanan Standar: Kolom dengan tulisan berwarna merah.
    * Produk ini tersedia untuk sudut semprotan  90° dan 120° yang dapat dipesan sesuai permintaan.
    * Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
    * Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.


Aplikasi

Ukuran

Thread(BSPT) Ukuran (mm) Berat (g)
A B C
1/8" 11.8 10.3 19 1.0
1/4" 15 11.3 21.4 1.8
3/8" 16.7 13 26.4 3.0

Pemasangan Thread Nozzle

Instalasi mudah dengan 2 langkah sederhana!

Langkah 1
Langkah 1

Pastikan ukuran nozzle sesuai dengan ukuran thread (ulir) pada pipa.

Step 2
Langkah 2

Pasang pita teflon, kencangkan nozzle searah jarum jam agar tidak ada kebocoran.

Step 3
Langkah 3

Pemasangan selesai.

Tidak Menemukan Nozzle yang Anda Butuhkan?

Tidak Menemukan Nozzle yang Anda Butuhkan?

Dengan pengalaman lebih dari 30 tahun dalam pengembangan dan produksi nozzle, serta pengetahuan mendalam tentang kebutuhan pelanggan di lapangan, kami siap membantu Anda menciptakan produk yang ideal sesuai kebutuhan Anda!

Nozzle yang Disesuaikan untuk Kebutuhan Anda

LORRIC dapat menyesuaikan "laju aliran," "sudut," dan "distribusi aliran" untuk memenuhi skenario penggunaan spesifik Anda. Kami juga menawarkan dukungan untuk situasi unik seperti kebutuhan kekuatan dampak khusus atau semprotan ultra-halus. Jangan ragu untuk menghubungi tim LORRIC untuk informasi dan bantuan lebih lanjut.

Kapasitas yang Dapat Dikostumisasi
Kapasitas yang Dapat Dikostumisasi

Di bawah tekanan tetap, volume cairan atau gas yang disemprotkan oleh nozzle dalam periode waktu tertentu.

Sudut Semprotan yang Dapat Dikostumisasi
Sudut Semprotan yang Dapat Dikostumisasi

Merupakan sudut yang terbentuk oleh lubang saluran dan aliran gas/cairan yang disemprotkan

Distribusi yang Dapat Disesuaikan
Distribusi yang Dapat Disesuaikan

Distribusi partikel pada permukaan yang dihasilkan dari cairan yang disemprotkan.

CFD Meningkatkan Hasil Kerja Kami

CFD Meningkatkan Hasil Kerja Kami

Pengujian di lingkungan ekstrem memerlukan data untuk membantu pengembangan nozzle.

Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle

  • Kami menyediakan layanan kustom nozzle sesuai dengan prosedur operasi standar.
  • Harap diperhatikan:
    • Terdapat persyaratan minimum jumlah pemesanan.
    • Ada saluran penjualan eksklusif yang harus disepakati bersama.
Proses Kerja dan Hal-Hal yang Perlu Diperhatikan dalam Kustomisasi Nozzle
