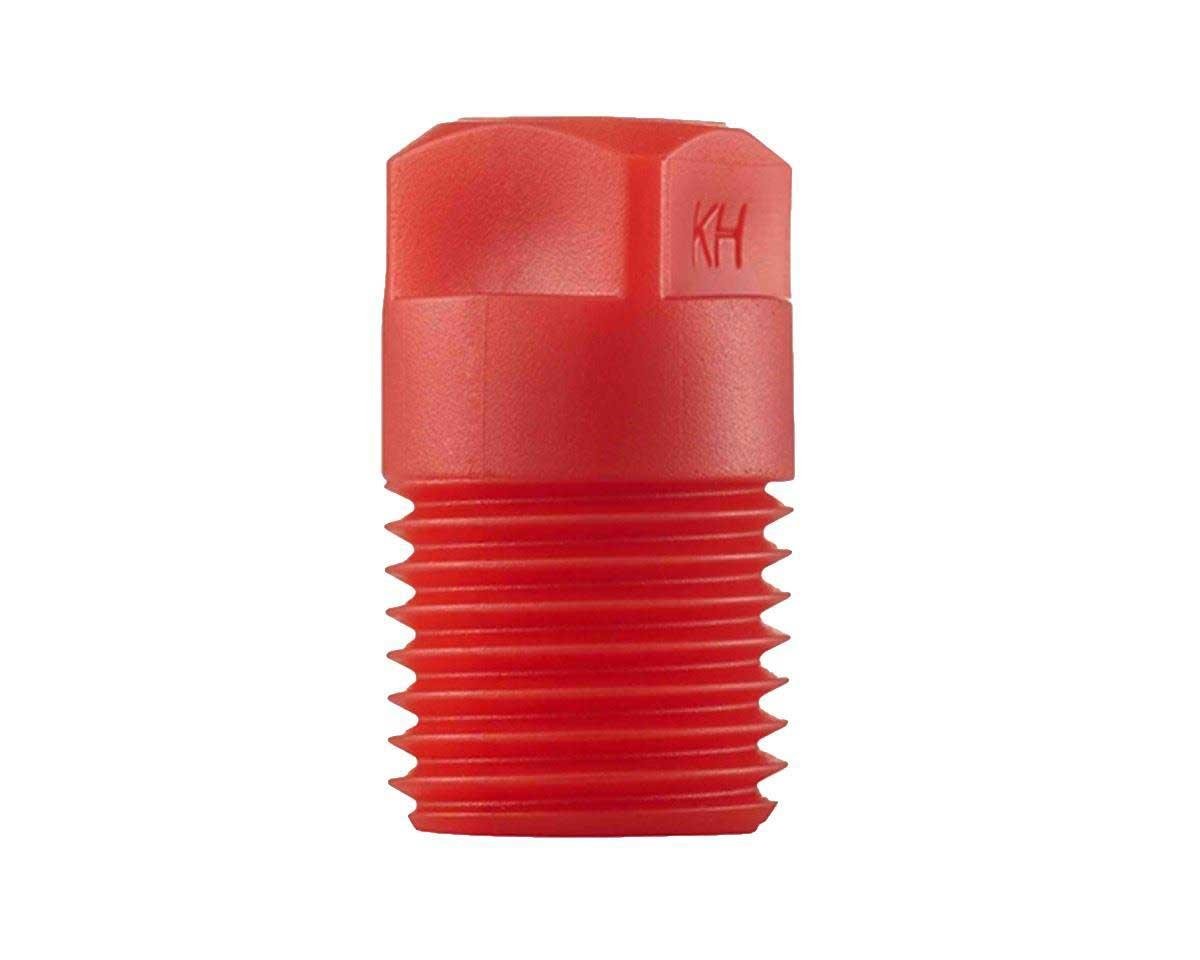

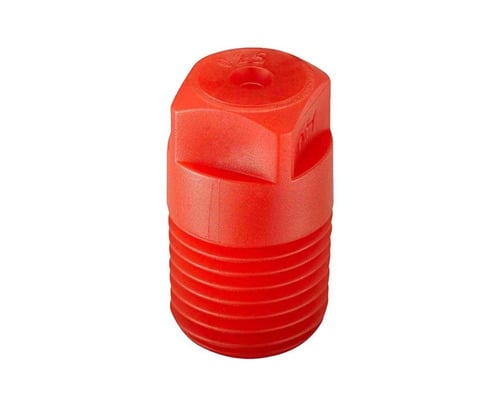

KH หัวฉีดพลาสติกแบบสากลป้องกันการอุดตัน

หัวพ่นโซลิดโคนพลาสติกที่ประกอบได้ง่ายด้วยประแจหกเหลี่ยม มีการออกแบบสำหรับของเหลวเดี่ยวจาก PP พร้อมตัวเลือกแกน FRPP (PP เสริมไฟเบอร์กลาส) มันมีความต้านทานการอุดตันและหยดพ่นที่สม่ำเสมอ ใช้กันอย่างแพร่หลายในการทำความสะอาดและการระบายความร้อน.

แบรนด์： LORRIC
ประเภทหัวพ่น： โซลิดโคน
ประเภทของเหลว： ของเหลวเดี่ยว
วัสดุ： หัวพ่น - PP
แกน - PP, FRPP

แคตตาล็อก

สอบถามตอนนี้

หัวฉีดทรงกรวยเต็มแกนรูปตัว X

ของเหลวไหลผ่านแผ่นกั้นที่มีรูพรุนหลายจุดหรือรูปตัว X ทำให้เกิดกระแสน้ำหมุน เมื่อของเหลวออกจากหัวฉีด แรงเหวี่ยงหนีศูนย์กลางจะสร้างรูปแบบการพ่นเป็นวงกลม หัวฉีดกรวยตันนี้ทำงานได้ดีในแรงดันต่ำ ให้การกระจายน้ำที่ครอบคลุมกว้างและหยดน้ำสม่ำเสมอ เหมาะสำหรับกระบวนการเซมิคอนดักเตอร์ การกระจายสารเคมี และการเคลือบ

หัวฉีดทรงกรวยเต็มแกนรูปตัว X
รูปแบบการพ่นของหัวฉีดสเปรย์เต็มวง

รูปแบบการพ่นของหัวฉีดสเปรย์เต็มวง

หัวพ่นแบบของเหลวเดียวสร้างรูปแบบการพ่นเป็นกรวย ซึ่งมักเรียกในอุตสาหกรรมว่า "หัวพ่นแบบกรวยเต็ม" รูปแบบการปกคลุม (ตามที่เห็นจากด้านบนหลังจากพ่นลงบนเป้าหมาย) จะเป็นวงกลม.
เรียนรู้เพิ่มเติม: รูปแบบการพ่นหัวพ่น

การกระจายการไหลแบบรูปทรงภูเขา

ปริมาณการพ่นจะสูงสุดที่ศูนย์กลางและค่อยๆ ลดลงไปที่ขอบ สร้างการกระจายตัวในรูปแบบเนินดิน เหมาะสำหรับการใช้งานที่ต้องการการกระทบกระเทือนสูง เช่น การทำความสะอาดพื้นผิว สำหรับการกระจายอย่างสม่ำเสมอ ให้ลดระยะห่างของหัวพ่นเพื่อให้พื้นที่การพ่นทับซ้อนกันและเพิ่มความสม่ำเสมอ.
เรียนรู้เพิ่มเติม: การกระจายของสนามการไหลของหัวพ่น

การกระจายการไหลแบบรูปทรงภูเขา
มีอัตราการไหลหลายช่วงให้เลือก

มีอัตราการไหลหลายช่วงให้เลือก

หัวพ่นแบบกรวยแข็งมีช่วงอัตราการไหลที่หลากหลาย ตัวอย่างเช่น ภายใต้ความดันการออกแบบมาตรฐาน 2 กก./ซม² อัตราการไหลต่ำสุดคือ 1 ลิตร/นาที และอัตราการไหลสูงสุดคือ 14 ลิตร/นาที (สำหรับข้อกำหนดอัตราการไหลอื่น ๆ กรุณาดูใน "สเปค" หรือ ติดต่อเราโดยตรง)
เรียนรู้เพิ่มเติม: ความดันหัวพ่น, ขนาดรูหัวพ่น, และอัตราการไหล

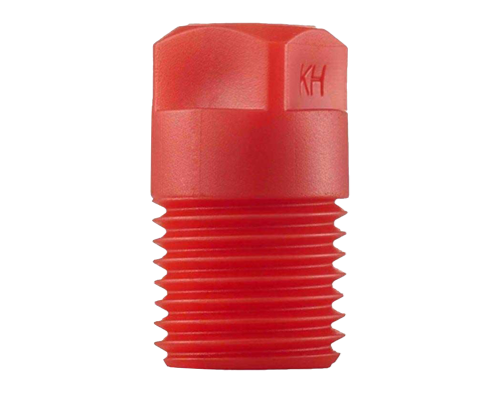

การออกแบบชิ้นเดียว

การออกแบบชิ้นเดียว

หัวฉีดแบบ ชิ้นเดียว นี้สามารถ ติดตั้งเข้ากับท่อโดยตรง อย่างง่ายดาย แต่เนื่องจาก การใช้งานและปัจจัยสภาพแวดล้อม หัวฉีดจึงจำเป็นต้องมี การบำรุงรักษาหรือเปลี่ยนใหม่เป็นประจำ นอกจากนี้ เรายังมี หัวฉีดแบบหลายชิ้นที่ถอดเปลี่ยนได้รวดเร็ว ซึ่งช่วย ประหยัดเวลาในการบำรุงรักษา และเพิ่มความสะดวกในการใช้งาน

ตัวเลือกวัสดุ

ตัวเลือกวัสดุ

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

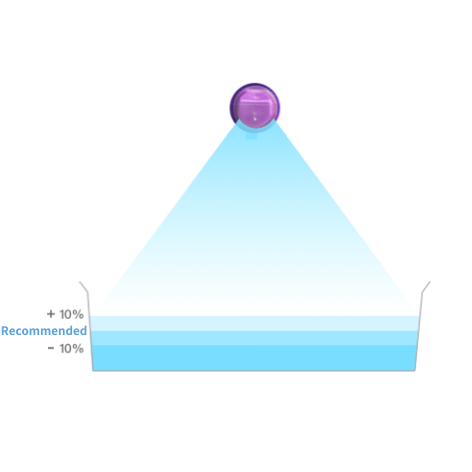

ค่าความเผื่อของอัตราการไหล

ค่าความเผื่อของอัตราการไหล


ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±10% ของอัตราการไหลมาตรฐาน

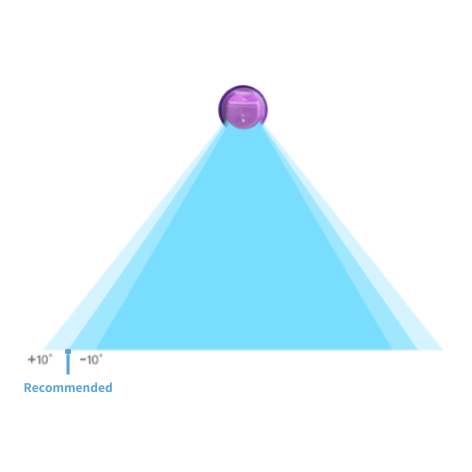

ค่าความเผื่อของมุมสเปรย์

ค่าความเผื่อของมุมสเปรย์


ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±10% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ
โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก
พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง
คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาสั่งซื้อโดยอ้างอิงจากข้อมูลด้านล่าง

  • กรุณาเลือกหัวพ่นที่เหมาะสมกับความต้องการของท่านโดยอ้างอิงจากแนวทางการเลือกที่ให้ไว้ด้านล่าง
    • เลือกขนาดเส้นผ่านศูนย์กลางหัวพ่น (ขนาดเกลียว) และสเปคที่ตรงกับความต้องการของท่าน
    • เลือกอัตราการไหลของน้ำสำหรับแต่ละหัวพ่น โปรดดูจากแผนภูมิด้านล่าง
    • เลือกมุมพ่นสำหรับแต่ละหัวพ่น โปรดดูจากแผนภูมิด้านล่าง
    • เลือกวัสดุของหัวพ่น สภาพแวดล้อมการใช้งานที่แตกต่างกันต้องการวัสดุที่แตกต่างกัน โปรดเลือกวัสดุหัวพ่นที่เหมาะสมตามสภาพแวดล้อมการใช้งานของท่าน

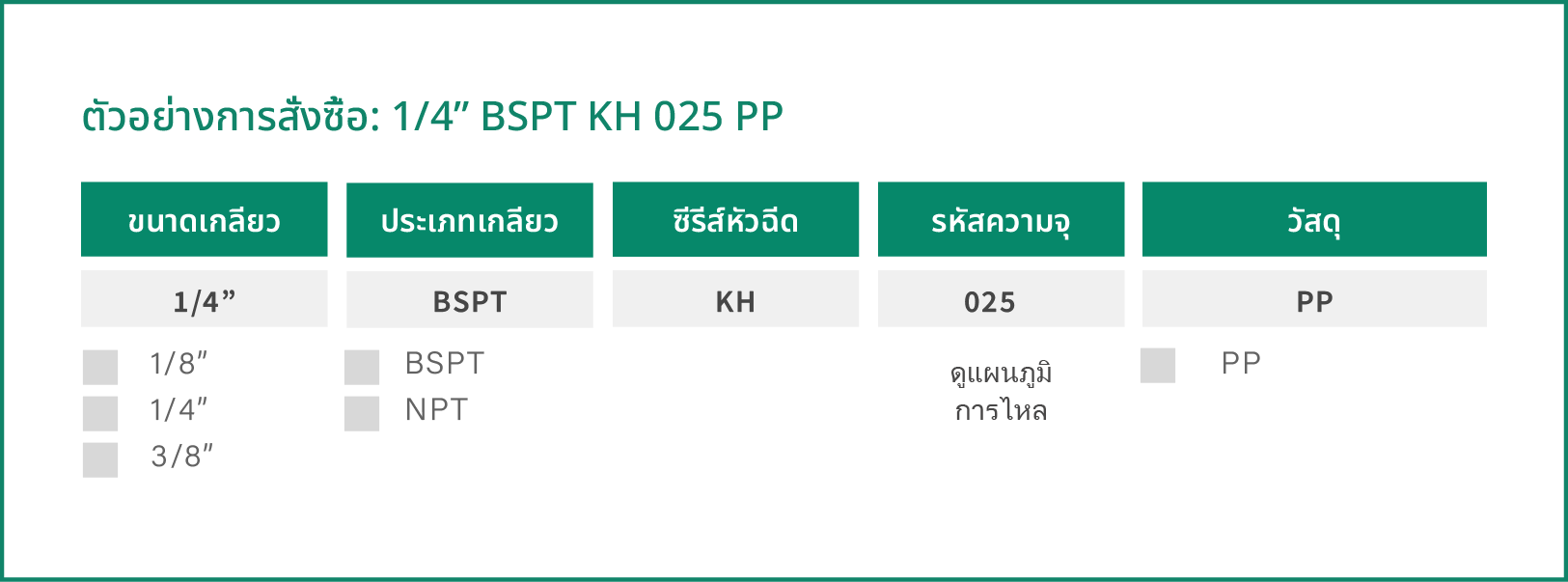

  • ตัวอย่างสเปค: 1/4” BSPT KH 025 PP. หมายเลขแต่ละตัวตรงกับตัวเลือกและความหมายดังนี้




เลือก
หน่วย
  • *
  • *
  • *
  • *
มุมการพ่น รหัสความจุ ขนาดเกลียว ความจุที่แรงดัน ความจุที่แรงดัน
1/8" 1/4" 3/8" 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
50° 010 V
 V
0.59 0.71 0.87 1.00 1.41 1.73 2.00 2.24 2.74
  015 V
 V
0.89 1.06 1.30 1.50 2.12 2.60 3.00 3.35 4.11
020 V
 V
1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48
025 V
 V
1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85
030 V
 V
1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
035 V
 V
2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59
≀
 040 V
 V
2.37 2.83 3.46 4.00 5.68 6.93 8.00 8.94 10.95
050
V
 V 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
060
V
 V 3.55 4.24 5.20 6.00 8.49 10.39 12.00 13.42 16.43
070
V
 V 4.14 4.95 6.06 7.00 9.90 12.12 14.00 15.65 19.17
080
V
 V 4.73 5.66 6.93 8.00 11.31 13.86 16.00 17.89 21.91
100

V 5.92 7.07 8.66 10.00 14.14 17.32 20.00 22.36 27.39
120

V
 7.10 8.49 10.39 12.00 16.97 20.78 24.00 26.83 32.86
95° 140

V
 8.28 9.90 12.12 14.00 19.80 24.25 28.00 31.30 38.34
มุมการพ่น รหัสความจุ ขนาดเกลียว ความจุที่แรงดัน ความจุที่แรงดัน
1/8" 1/4" 3/8" 0.07
MPa		 0.1
MPa		 0.15
MPa 		0.2
MPa		 0.4
MPa
 0.6
MPa		 0.8
MPa		 1.0
MPa		 1.5
MPa
50° 010 V
 V
0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77
015 V
 V
0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15
020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 V
 V
1.77 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
≀
 040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
050
V
 V 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.93
060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36
080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12
100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65
120

V
 7.17 8.57 10.49 12.12 16.14 20.99 24.24 26.10 33.19
95° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
มุมการพ่น รหัสความจุ ขนาดเกลียว ความจุที่แรงดัน ความจุที่แรงดัน
1/8" 1/4" 3/8" 0.7
bar
 1.0
bar		 1.5
bar 		2.0
bar		 4.0
bar 		6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
50° 010 V
 V
0.60 0.71 0.87 1.01 1.43 1.75 2.02 2.26 2.77
015 V
 V
0.90 1.07 1.31 1.51 2.14 2.62 3.03 3.39 4.15
020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
030 V
 V
1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
≀
 040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
050
V
 V
 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59
070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36
080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12
100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
 7.17 8.57 10.49 12.12 17.14 20.99 24.24 27.10 33.19
95° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
มุมการพ่น รหัสความจุ ขนาดเกลียว ความจุที่แรงดัน ความจุที่แรงดัน
1/8" 1/4" 3/8" 10
psi		 15
psi		 20
psi 		28
psi		 60
psi 		90
psi		 120
psi		 140
psi		 200
psi
50° 010 V
 V
0.16 0.19 0.22 0.26 0.38 0.47 0.54 0.59 0.70
015 V
 V
0.23 0.29 0.33 0.39 0.58 0.70 0.81 0.88 1.05
020 V
 V
0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40
025 V
 V
0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75
030 V
 V
0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
035 V
 V
0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45
≀
 040 V
 V
0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
050
V
 V
 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
060
V
 V
 0.94 1.15 1.33 1.57 2.30 2.82 3.26 3.52 4.20
070
V
 V
 1.10 1.34 1.55 1.83 2.69 3.29 3.80 4.10 4.90
080
V
 V 1.25 1.53 1.77 2.10 3.07 3.76 4.34 4.69 5.60
100

V 1.57 1.92 2.22 2.62 3.84 4.70 5.43 5.86 7.00
120

V
 1.88 2.30 2.66 3.15 4.60 5.64 6.51 7.03 8.41
95° 140

V
 2.19 2.69 3.10 3.67 5.37 6.58 7.60 8.20 9.81
  • * ความดันมาตรฐาน: คอลัมน์ที่เป็นสีแดง
  • * ผลิตภัณฑ์นี้สามารถผลิตตามคำสั่งสำหรับมุมพ่น 90° และ 120°
  • * สำหรับการแสดงผลในมือถือ จะแสดงแค่ 3 คอลัมน์ที่มี 3 ประเภทความดันเท่านั้น สำหรับข้อมูลความดันเพิ่มเติม โปรดตรวจสอบจากกราฟบน PC หรือ Laptop
  • * เนื่องจากมีสเปคผลิตภัณฑ์จำนวนมาก เราจึงเสนอผลิตภัณฑ์ตามรายการสินค้าปัจจุบันจากโรงงานของเราเป็นหลัก หากท่านต้องการยืนยันว่าเกณฑ์สเปคเฉพาะยังอยู่ในการผลิตหรือไม่ กรุณาติดต่อเรา


การใช้งาน

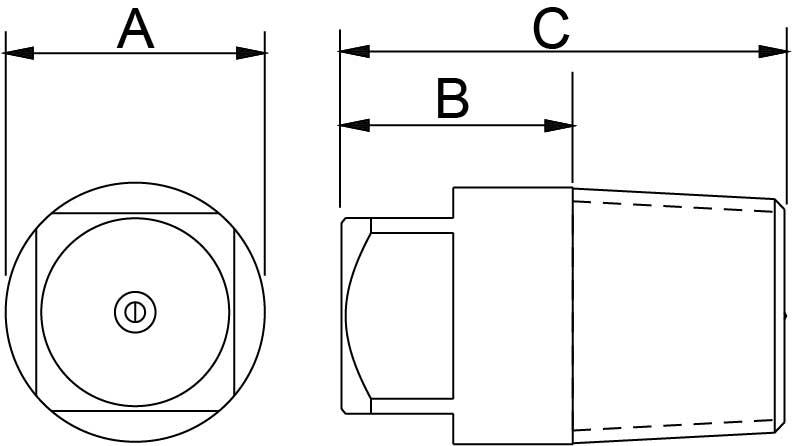

ขนาด

เกลียว (BSPT) ขนาด (mm) น้ำหนัก (g)
A B C
1/8" 11.8 10.3 19 1.0
1/4" 15 11.3 21.4 1.8
3/8" 16.7 13 26.4 3.0

การติดตั้งแบบเกลียว

ติดตั้งง่ายใน 2 ขั้นตอน!

ขั้นตอนที่ 1
ขั้นตอนที่ 1

ตรวจสอบให้แน่ใจว่า ขนาดหัวฉีดตรงกับขนาดเกลียวของท่อ

ขั้นตอนที่ 2
ขั้นตอนที่ 2

พันเทปเทฟลอน แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อ ป้องกันการรั่วไหล

ขั้นตอนที่ 3
ขั้นตอนที่ 3

การติดตั้ง เสร็จสมบูรณ์

ไม่พบหัวฉีดที่คุณต้องการ?

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้
ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้
มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้
การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ

กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด

  • เรามีบริการ ปรับแต่งหัวฉีดตามขั้นตอนการปฏิบัติงานมาตรฐาน เพื่อให้ได้ ผลิตภัณฑ์ที่ตรงตามความต้องการของลูกค้า
  • โปรดทราบ
    • มี ข้อกำหนดขั้นต่ำในการสั่งซื้อ
    • มี ช่องทางการขายเฉพาะ ซึ่งต้องได้รับการ ตกลงร่วมกันทั้งสองฝ่าย
กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด
