KOSCN科訊 MV301 手動隔膜閥

KOSCN Control Valves MV301手動隔膜閥為最新開發的產品，多功能調節模塊融合人體工程學理念，並實現限位和鎖止功能。隔膜聯軸避空懸掛的新型結構和平滑流道對通量的保證，使之具有優越的性能表現。

應用
垃圾滲透液│光伏│集成電路板│電鍍│玻璃面板│電子半導體│電力│鋼鐵冶金│石油化工│造紙│氯鹼│生物製藥│食品飲料

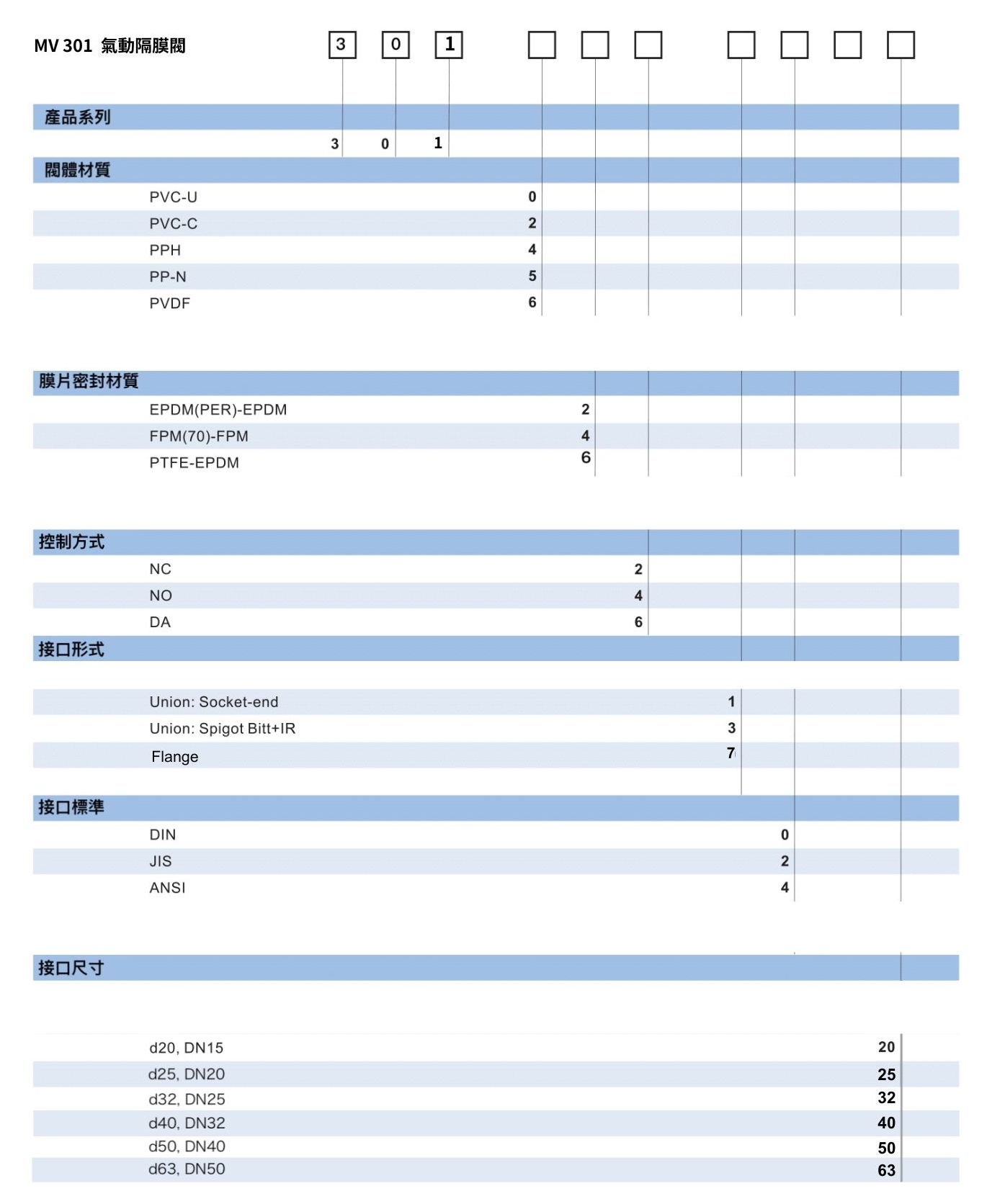

MV301 型錄 產品手冊(英)

立即詢價
方便和安裝維護

方便和安裝維護

  • 采用較多的卡扣和螺紋連接，易拆裝
  • 全塑的外觀結構，美觀且耐腐蝕
  • 精準的螺桿配合間隙，操作順滑免維護
  • 所有連接形式和國際市場閥門保持一致安裝長度
  • 集成可視位置反饋，且易於觀察
  • 調節模塊符合人體工程學
  • 手輪每22.5°有鎖止槽，精準開閉度管理

高安全性能

  • 膜片止擋限位設計，扭矩過載保護
  • 懸掛式避空的隔膜聯軸機構，對膜片充分保護
  • 手輪調節模塊帶一體式鎖止開關，可掛鎖
高安全性能
高靈活性

高靈活性

  • 連接形式有由令、承插、對焊、法蘭
  • 接口標準有公制、日標、美標
  • 膜片材質EPDM、FPM、EPDM-PTFE
  • 閥體材質PVC-U、PVC-C、PP-H、PP-N、PE、PVDF
  • 部分產品有禁油選擇

最佳流通性能

  • 良好的線性流體特性可以實現調節功能
  • 平滑過度的鴨嘴流道，實現比傳統隔膜閥的雙倍流通能力
  • 適合含有少量顆粒和固體的介質
最佳流通性能

分解部件介紹

標號 零件名稱
1 指示桿
2 手輪
3 絲杠螺母
4 絲桿
5 聯軸器
6 隔膜壓塊
7 閥座蓋
8 隔膜
9 閥座
10 街口
11  底座

PVC-U手動隔膜閥
雙由令/膠粘承差端 Union Socket-end

手動隔膜閥
D DN GD D D1 D2 H H1 L L2 L3 M Z W W1 Lift=Hx
20 15 1 65 37 43 73 14 128 96 25 6 90 57 57 7
25 20 1-1/4 65  37 51 81 18 152 114 25 6 108 70 70 10
32 25 1-1/2 87  54 58 115 26 166 122 40 8 116 82 94 15
40 32 2 87 54 72 115 26 192 140 40 8 134 82 94 15
50 40 2-1/4 135 69 83 166 39 222 160 45 8 154 109 122 22
63 50 2-3/4 135 69 100 166 39 266 190 45 8 184 109 122 22


PVC-U手動隔膜閥
活套式法蘭 Flange

PVC-U手動隔膜閥
D DN D D1 D2 D3-DIN D3-JIS D3-ANSI D4 H H1 L L3 M W W1 Lift=Hx
20 15 65 37 95 65 70 60,45 14'16 81 18 145 25 6 70 70 10
25 20 65 37 105 75 75 69,85 14'16 81 18 150 25 6 70 70 10
32 25 87 54 115 85 90 79,25 14'19 115 26 170 40 8 82 94 15
40 32 87 54 140 100 100 88,90 16'19 115 26 180 40 8 82 94 15
50 40 135 69 150 110 105 98,55 16'19 166 39 210 45 8 109 122 23
63 50 135 69 165 125 120 120,65 18'20 166 39 230 45 8 109 122 23
75  65 135 69
 185 145 139 139,70 18'20 173 46 245 45 8 109 122 24

PVC-C手動隔膜閥
雙由令/膠粘承差端 Union Socket-end

PVC-C手動隔膜閥
D DN GD D D1 D2 H H1 L L2 L3 M Z W W1 Lift=Hx
20 15 1 65 37 43 73 14 128 96 25 6 90 57 57 7
25 20 1-1/4 65 37 51 81 18 152 114 25 6 108 70 70 10
32 25 1-1/2 87 54 58 115 26 166 122 40 8 116 82 94 15
40 32 2 87 54 72 115 26 192 140 40 8 134 82 94 15
50 40 2-1/4 135 69 83 166 39 222 160 45 8 154 109 122 22
63 50 2-3/4 135 69 100 166 39 266 190 45 8 184 109 122 22

PVC-C手動隔膜閥
活套式法蘭 Flange

PVC-C手動隔膜閥
D DN D D1 D2 D3-DIN D3-JIS D3-ANSI D4 H H1 L L3 M W W1 Lift=Hx
20 15 65 37 95 65 70 60,45 14'16 81 18 145 25 6 70 70 10
25 20 65 37 105 75 75 69,85 14'16 81 18 150 25 6 70 70 10
32 25 87 54 115 85 90 79,25 14'19 115 26 170 40 8 82 94 15
40 32 87 54 140 100 100 88,90 16'19 115 26 180 40 8 82 94 15
50 40 135 69 150 110 105 98,55 16'19 166 39 210 45 8 109 122 23
63 50 135 69 165 125 120 120,65 18'20 166 39 230 45 8 109 122 23
75  65 135 69
 185 145 139 139,70 18'20 173 46 245 45 8 109 122 24

PP-H手動隔膜閥
雙由令/膠粘承差端 Union Socket-end

PP-H手動隔膜閥
D DN GD D D1 D2 H H1 L L2 L3 M Z W W1 Lift=Hx
20 15 1 65 37 43 73 14 128 96 25 6 90 57 57 7
25 20 1-1/4 65  37 51 81 18 152 114 25 6 108 70 70 10
32 25 1-1/2 87  54 58 115 26 166 122 40 8 116 82 94 15
40 32 2 87 54 72 115 26 192 140 40 8 134 82 94 15
50 40 2-1/4 135 69 83 166 39 222 160 45 8 154 109 122 22
63 50 2-3/4 135 69 100 166 39 266 190 45 8 184 109 122 22


PP-H手動隔膜閥
活套式法蘭 Flange

PP-H手動隔膜閥
D DN D D1 D2 D3-DIN D3-JIS D3-ANSI D4 H H1 L L3 M W W1 Lift=Hx
20 15 65 37 95 65 70 60,45 14'16 81 18 145 25 6 70 70 10
25 20 65 37 105 75 75 69,85 14'16 81 18 150 25 6 70 70 10
32 25 87 54 115 85 90 79,25 14'19 115 26 170 40 8 82 94 15
40 32 87 54 140 100 100 88,90 16'19 115 26 180 40 8 82 94 15
50 40 135 69 150 110 105 98,55 16'19 166 39 210 45 8 109 122 23
63 50 135 69 165 125 120 120,65 18'20 166 39 230 45 8 109 122 23
75  65 135 69
 185 145 139 139,70 18'20 173 46 245 45 8 109 122 24

PP-Natural手動隔膜閥
雙由令/膠粘承差端 Union Socket-end

PP-Natural手動隔膜閥
D DN GD D D1 D2 H H1 L L2 L3 M Z W W1 Lift=Hx
20 15 1 65 37 43 73 14 128 96 25 6 90 57 57 7
25 20 1-1/4 65  37 51 81 18 152 114 25 6 108 70 70 10
32 25 1-1/2 87  54 58 115 26 166 122 40 8 116 82 94 15
40 32 2 87 54 72 115 26 192 140 40 8 134 82 94 15
50 40 2-1/4 135 69 83 166 39 222 160 45 8 154 109 122 22
63 50 2-3/4 135 69 100 166 39 266 190 45 8 184 109 122 22


PVDF手動隔膜閥
雙由令/膠粘承差端 Union Socket-end

PVDF手動隔膜閥
D DN GD D D1 D2 H H1 L L2 L3 M Z W W1 Lift=Hx
20 15 1 65 37 43 73 14 128 96 25 6 90 57 57 7
25 20 1-1/4 65  37 51 81 18 152 114 25 6 108 70 70 10
32 25 1-1/2 87  54 58 115 26 166 122 40 8 116 82 94 15
40 32 2 87 54 72 115 26 192 140 40 8 134 82 94 15
50 40 2-1/4 135 69 83 166 39 222 160 45 8 154 109 122 22
63 50 2-3/4 135 69 100 166 39 266 190 45 8 184 109 122 22


PVDF手動隔膜閥
活套式法蘭 Flange

活套式法蘭 Flange
D DN D D1 D2 D3-DIN D3-JIS D3-ANSI D4 H H1 L L3 M W W1 Lift=Hx
20 15 65 37 95 65 70 60,45 14'16 81 18 145 25 6 70 70 10
25 20 65 37 105 75 75 69,85 14'16 81 18 150 25 6 70 70 10
32 25 87 54 115 85 90 79,25 14'19 115 26 170 40 8 82 94 15
40 32 87 54 140 100 100 88,90 16'19 115 26 180 40 8 82 94 15
50 40 135 69 150 110 105 98,55 16'19 166 39 210 45 8 109 122 23
63 50 135 69 165 125 120 120,65 18'20 166 39 230 45 8 109 122 23
75  65 135 69
 185 145 139 139,70 18'20 173 46 245 45 8 109 122 24
壓力溫度曲線

壓力溫度曲線

數據基於清水類介質及25年的安全壽命；其他介質的應用必須降低溫度和壓力

流通能力

基於20°C清水介質及1bar壓差時數據；
Cv = Kv X 0.07
Fv = Kv X 0.0585
Kv (l/min)
Cv (gal/min) US
Fv (gal/min) GB

流通能力

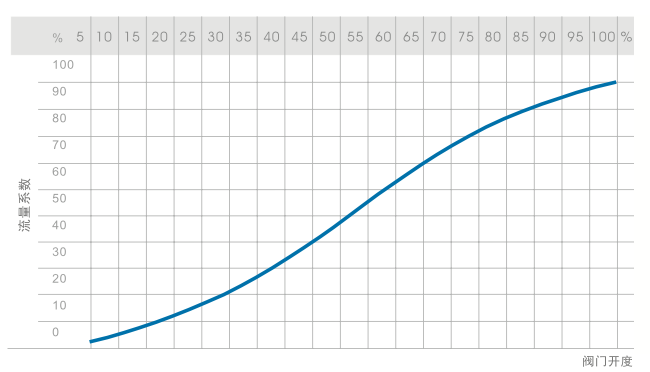

相對流量線性圖

相對流量線性圖

相對流量線性係數是指流量作為閥門開啟行程的函數變化
