QFMF หัวฉีดสเปรย์ทรงกรวยควบคุมแม่นยำแบบหลายช่อง ถอดเร็ว - ซีรีส์ QF

หัวฉีดพ่นแบบคอนแบบหลายช่องของ LORRIC ซีรีส์ QF มีการออกแบบหลายชิ้นสำหรับการถอดประกอบที่รวดเร็วโดยไม่ต้องใช้เครื่องมือ มันให้การกระจายการไหลและการพ่นที่สม่ำเสมอ ทำให้เหมาะสำหรับการใช้งานที่มีการไหลต่ำ โดยทั่วไปจะใช้ในอุตสาหกรรมเซมิคอนดักเตอร์และ PCB การล้างกรด และการพ่นสารเคมี

แบรนด์：	LORRIC
ประเภทหัวฉีด：	Solid Cone
ประเภทของของเหลว：	Single-fluid
วัสดุ：	หัวฉีด - PVDF
	ใบพัดกลาง - PVC, PEEK (ปรับแต่ง)
มาตรฐานเกลียว：	BSPT

ดาวน์โหลดไฟล์

สอบถามตอนนี้

ดีไซน์แกนแบบหลายช่อง

ของเหลวไหลผ่านแกนหัวฉีดที่มีหลายช่อง ทำให้เกิดกระแสน้ำหมุน แรงเหวี่ยงหนีศูนย์กลางจะสร้างรูปแบบการพ่นเป็นวงกลม แกนหัวฉีดนี้ช่วยให้การไหลและการพ่นเป็นไปอย่างสม่ำเสมอ เหมาะสำหรับกระบวนการเซมิคอนดักเตอร์ การกระจายสารเคมี การทำความสะอาด และการระบายความร้อน

รูปแบบการพ่นของหัวฉีดสเปรย์เต็มวง

หัวพ่นแบบของเหลวเดียวสร้างรูปแบบการพ่นเป็นกรวย ซึ่งมักเรียกในอุตสาหกรรมว่า "หัวพ่นแบบกรวยเต็ม" รูปแบบการปกคลุม (ตามที่เห็นจากด้านบนหลังจากพ่นลงบนเป้าหมาย) จะเป็นวงกลม.
เรียนรู้เพิ่มเติม: รูปแบบการพ่นหัวพ่น

การกระจายการไหลแบบรูปทรงภูเขา

ปริมาณการพ่นจะสูงสุดที่ศูนย์กลางและค่อยๆ ลดลงไปที่ขอบ สร้างการกระจายตัวในรูปแบบเนินดิน เหมาะสำหรับการใช้งานที่ต้องการการกระทบกระเทือนสูง เช่น การทำความสะอาดพื้นผิว สำหรับการกระจายอย่างสม่ำเสมอ ให้ลดระยะห่างของหัวพ่นเพื่อให้พื้นที่การพ่นทับซ้อนกันและเพิ่มความสม่ำเสมอ.
เรียนรู้เพิ่มเติม: การกระจายของสนามการไหลของหัวพ่น

มีอัตราการไหลหลายช่วงให้เลือก

หัวพ่นแบบกรวยแข็งมีช่วงอัตราการไหลที่หลากหลาย ตัวอย่างเช่น ภายใต้ความดันการออกแบบมาตรฐาน 2 กก./ซม² อัตราการไหลต่ำสุดคือ 1 ลิตร/นาที และอัตราการไหลสูงสุดคือ 5.5 ลิตร/นาที (สำหรับข้อกำหนดอัตราการไหลอื่น ๆ กรุณาดูใน "สเปค" หรือ ติดต่อเราโดยตรง)
เรียนรู้เพิ่มเติม: ความดันหัวพ่น, ขนาดรูหัวพ่น, และอัตราการไหล

รองรับมุมสเปรย์ตั้งแต่ 0° ถึง 120°

หัวพ่นแบบกรวยแข็งมีมุมการพ่นตั้งแต่ 0° ถึง 120° มุม 0° ให้การฉีดตรงด้วยจุดพ่นเดียวซึ่งให้แรงกระแทกสูงที่สุดในบรรดาหัวพ่นทั้งหมด มุม 120° ให้พื้นที่การครอบคลุมที่กว้างที่สุด ขณะที่มุมมาตรฐานที่ 60° ให้การกระแทกและการครอบคลุมที่สมดุล สำหรับสเปคเฉพาะ ติดต่อเราได้ที่นี่
เรียนรู้เพิ่มเติม: มุมการพ่นและการครอบคลุมของหัวพ่น

ดีไซน์ถอดเร็ว พร้อมระบบล็อกแน่นหนา ป้องกันการรั่วไหลของน้ำ

การออกแบบแบบปลดเร็วสองชิ้นมีจุดล็อคสามจุดระหว่างหัวพ่นและฐาน ทำให้สามารถประกอบและถอดได้โดยไม่ต้องใช้เครื่องมือ การติดตั้งที่แม่นยำ และการบำรุงรักษาที่สะดวก

วัสดุปลายหัวพ่น: PVDF
วัสดุของ O-ring: EPDM, Viton, FEPM
มีตัวเลือกตัวถังสี่ประเภท

มีตัวเลือกหัวฉีดให้เลือก 4 ประเภท ตอบโจทย์ทุกความต้องการ!

ซีรีส์ QF มีตัวถัง 4 ประเภท โดยตัวถังเกลียว QF เป็นที่นิยมมากที่สุด เนื่องจากความเข้ากันได้กับอุปกรณ์มาตรฐานและระบบท่อที่หลากหลาย พร้อมกับตัวถังเชื่อม 3 ประเภท

QFSA ตัวถังเชื่อม วัสดุ: UPVC
QF ตัวถังเกลียว
วัสดุ: PVDF, PP, UPVC
ขนาดเกลียว: 1/4", 1/8", 3/8"
QFWG ตัวถังเชื่อมตำแหน่ง วัสดุ: UPVC
QFWG ตัวถังเชื่อม วัสดุ: UPVC

มีตัวเลือกหัวฉีดให้เลือก 4 ประเภท ตอบโจทย์ทุกความต้องการ!

เกี่ยวกับค่าความเผื่อทางวิศวกรรม

ค่าความเผื่อของอัตราการไหล

 ค่าความเผื่อของอัตราการไหลอยู่ในช่วง ±5% ของอัตราการไหลมาตรฐาน

ค่าความเผื่อของมุมสเปรย์

 ค่าความเผื่อของมุมสเปรย์อยู่ในช่วง ±5% ของมุมมาตรฐาน

การรับประกันวัสดุ

โลหะ

เราใช้ โลหะคุณภาพสูง ผ่านกระบวนการ ตีขึ้นรูปและกลึงละเอียด เพื่อผลิต หัวฉีดที่แข็งแรงและทนทาน

พลาสติก

เราขอ รับประกันว่าจะไม่ใช้วัสดุรีไซเคิล ในกระบวนการผลิต

คุณภาพสูง

วัสดุทั้งหมดที่ใช้ในการผลิต มาจากผู้ผลิตชั้นนำระดับโลก เพื่อให้มั่นใจใน คุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

กรุณาทำการสั่งซื้อโดยอ้างอิงข้อมูลด้านล่าง

กรุณาเลือกหัวฉีดที่เหมาะสมกับความต้องการของคุณตามแนวทางการเลือกที่ให้ไว้ด้านล่าง
- เลือกขนาดหัวฉีด (ขนาดเกลียว) และสเปคที่ตรงกับความต้องการของคุณ
- เลือกอัตราการไหลของการพ่นสำหรับแต่ละหัวฉีด กรุณาอ้างอิงจากแผนภูมิด้านล่าง
- เลือกมุมการพ่นสำหรับแต่ละหัวฉีด กรุณาอ้างอิงจากแผนภูมิด้านล่าง
- เลือกวัสดุของหัวฉีด สภาพแวดล้อมการใช้งานที่แตกต่างกันต้องการวัสดุที่แตกต่างกัน กรุณาเลือกวัสดุหัวฉีดที่เหมาะสมตามสภาพแวดล้อมการใช้งานของคุณ

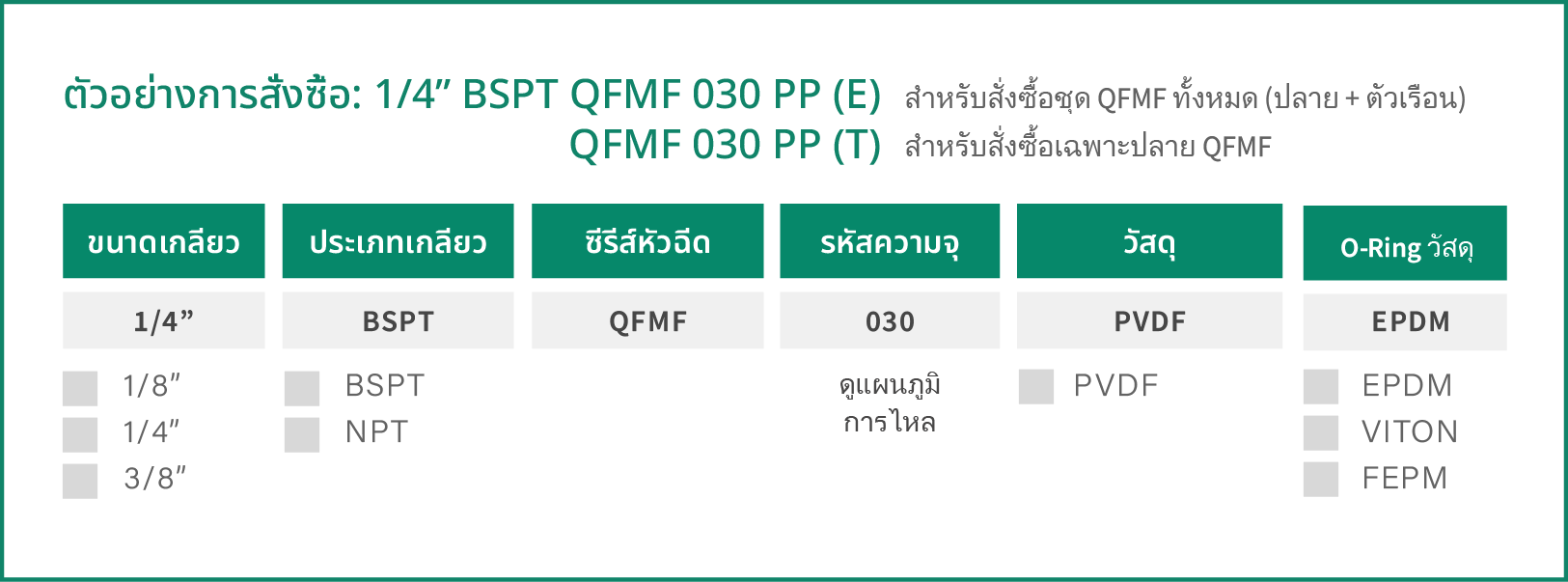

ตัวอย่างสเปค: 1/4” BSPT QFMF 030 PP (E) - (หัว + ตัว) / QFMF 030 PP (T) - (หัว). ตัวเลขแต่ละตัวแสดงตัวเลือกและความหมายดังต่อไปนี้.

เลือก
หน่วย

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²
50°	020	1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
	030	1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
≀	035	2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	2.37	2.83	3.46	4.00	5.66	6.93	8.00	8.94	10.95
	045	2.66	3.18	3.90	4.50	6.36	7.79	9.00	10.06	12.32
	050	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
90°	055	3.25	3.89	4.76	5.50	7.78	9.53	11.00	12.30	15.06

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.4 MPa	0.6 MPa	0.8 MPa	1.0 MPa	1.5 MPa
50°	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
≀	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar
50°	020	1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
≀	035	2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
	045	2.69	3.21	3.94	4.54	6.43	7.87	9.09	10.16	12.44
	050	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
90°	055	3.29	3.93	4.81	5.55	7.85	9.62	11.11	12.42	15.21

มุมการพ่น	รหัสความจุ	ความจุที่แรงดัน
มุมการพ่น	รหัสความจุ	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi
50°	020	0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
	030	0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
≀	035	0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
	040	0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
	045	0.70	0.86	1.00	1.18	1.73	2.11	2.44	2.64	3.15
	050	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
90°	055	0.86	1.06	1.22	1.44	2.11	2.58	2.98	3.22	3.85

* ความดันมาตรฐาน: คอลัมน์ที่เป็นสีแดง
* ผลิตภัณฑ์นี้สำหรับมุมการพ่น 90° และ 120° สามารถผลิตตามคำสั่งได้
* สำหรับการใช้งานบนมือถือจะแสดงแค่ 3 คอลัมน์พร้อมความดัน 3 ประเภทเท่านั้น สำหรับข้อมูลความดันเพิ่มเติม กรุณาตรวจสอบจากกราฟบน PC หรือ Laptop
* เนื่องจากมีสเปคของผลิตภัณฑ์จำนวนมาก เราจึงนำเสนอผลิตภัณฑ์ที่มีอยู่ในสายการผลิตของโรงงานเป็นหลัก หากคุณต้องการยืนยันว่าเป็นสเปคที่ยังผลิตอยู่หรือไม่ กรุณาติดต่อเรา

การใช้งาน

แผงวงจรพิมพ์ (PCB)

เครื่องวัดการไหลในกระบวนการชุบไฟฟ้าและการกัด PCB ใช้ตรวจสอบการไหลของสารเคมีและของเหลวทำความสะอาด หัวฉีดควบคุมการเคลือบและการล้างสารเคมี

เซมิคอนดักเตอร์ (Semiconductor)

เครื่องวัดการไหลตรวจสอบของเหลวเคมีและน้ำบริสุทธิ์ ขณะที่หัวฉีดควบคุมการพ่นเพื่อความบริสุทธิ์และเสถียรภาพในกระบวนการผลิต

ขนาด

เกลียว (BSPT)	ขนาด (mm)			น้ำหนัก (g)
เกลียว (BSPT)	A	B	C	น้ำหนัก (g)
1/8"	31.6	27.5	42.6	17.2
1/4"	31.6	27.5	42.6	17.6
3/8"	31.6	27.5	42.6	19.3

QFSA Body ขนาด

ขนาด (mm)				น้ำหนัก (g)
A	B	C	D	น้ำหนัก (g)
26.5	10.1	12.0	31.4	8.6

QFWG Body ขนาด

เกลียว (BSPT)				น้ำหนัก (g)
A	B	C	D	น้ำหนัก (g)
25.6	16.5	20.4	38.3	12.0

การติดตั้ง

สำหรับหัวฉีดที่มี QF Body (เกลียว)

ขั้นตอนที่ 1

เจาะเกลียวตัวเมีย บนท่อให้ตรงกับขนาดของหัวฉีด

ขั้นตอนที่ 2

นำ เกลียวของตัวหัวฉีด สอดเข้ากับ เกลียวตัวเมีย บนท่อ แล้ว หมุนหัวฉีดตามเข็มนาฬิกา เพื่อขันให้แน่น

ขั้นตอนที่ 3

นำ ปลายหัวฉีด QFMF จัดให้ตรงกับ ตัวหัวฉีด

ขั้นตอนที่ 4

ใส่ ปลายหัวฉีด QFMF เข้าไปใน ตัวหัวฉีด

ขั้นตอนที่ 5

หมุนขันปลายหัวฉีดและตัวหัวฉีดตามเข็มนาฬิกา ให้แน่น หากหัวฉีดที่ติดตั้งใกล้กันมีการ ทับซ้อนกัน ให้ ตั้งหัวฉีดแต่ละหัวห่างกันอย่างน้อย 5° เพื่อป้องกันปัญหาด้านประสิทธิภาพการพ่น

ขั้นตอนที่ 6

การติดตั้งเสร็จสิ้น

สำหรับหัวฉีดที่มี QFSA Body (เชื่อมต่อด้วยการเชื่อม)

ขั้นตอนที่ 1

เจาะรูบนท่อ ให้ตรงกับขนาดของหัวฉีด และ จัดตำแหน่งฐานหัวฉีด QFSA ให้ตรงกับรูที่เจาะไว้

ขั้นตอนที่ 2

ใช้ เครื่องเชื่อม เพื่อติดตั้ง ฐานหัวฉีด QFSA กับรูบนท่อ

ขั้นตอนที่ 3

นำ ปลายหัวฉีด QFMF จัดให้ตรงกับ ตัวฐานหัวฉีด

ขั้นตอนที่ 4

ใส่ ปลายหัวฉีด QFMF เข้าไปใน ตัวฐานหัวฉีด QFSA

ขั้นตอนที่ 5

หมุนขันปลายหัวฉีดและตัวฐานหัวฉีดตามเข็มนาฬิกา ให้แน่น และตรวจสอบให้แน่ใจว่า หัวฉีดที่ติดตั้งแบบสลับกันมีมุมต่างกันอย่างน้อย 5° เพื่อรักษาประสิทธิภาพการพ่น

ขั้นตอนที่ 6

การติดตั้งเสร็จสิ้น

ไม่พบหัวฉีดที่คุณต้องการ?

ด้วย ประสบการณ์กว่า 30 ปี ในการพัฒนาและผลิตหัวฉีด รวมถึง ความรู้เชิงลึกจากการทำงานในสถานที่ของลูกค้า ให้เรา ช่วยคุณออกแบบและสร้างผลิตภัณฑ์ที่เหมาะสมกับความต้องการของคุณ

หัวฉีดปรับแต่งตามความต้องการของคุณ

LORRIC สามารถปรับแต่งหัวฉีดในด้าน "อัตราการไหล" "มุมการพ่น" และ "การกระจายของของไหล" เพื่อให้เหมาะสมกับการใช้งานของคุณโดยเฉพาะ เรายังรองรับสถานการณ์เฉพาะ เช่น การพ่นที่มีแรงกระแทกพิเศษ หรือ การพ่นละอองที่ละเอียดมาก หากต้องการข้อมูลเพิ่มเติมหรือความช่วยเหลือ สามารถติดต่อทีมงานของ LORRIC ได้ทุกเมื่อ

ความจุที่ปรับแต่งได้

ภายใต้ แรงดันคงที่ ปริมาณของ ของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีดในช่วงระยะเวลาหนึ่งสามารถปรับแต่งได้ตามความต้องการ

มุมสเปรย์ที่ปรับแต่งได้

หมายถึง มุมระหว่างช่องพ่น (Orifice) และ วงล้อมของของเหลวหรือก๊าซ ที่ถูกพ่นออกจากหัวฉีด ซึ่งสามารถปรับแต่งให้เหมาะสมกับการใช้งานเฉพาะ

การกระจายที่ปรับแต่งได้

หมายถึง รูปแบบการกระจายตัวของอนุภาคบนพื้นผิว ที่เกิดจาก การพ่นของเหลวขึ้นบนพื้นผิว ซึ่งสามารถปรับแต่งเพื่อให้ได้ผลลัพธ์ที่ต้องการ

CFD ช่วยเพิ่มประสิทธิภาพในการทำงานของเรา

การทดสอบใน สภาพแวดล้อมที่รุนแรง จำเป็นต้องใช้ ข้อมูลที่แม่นยำ เพื่อช่วยในการ พัฒนาหัวฉีด อย่างมีประสิทธิภาพ

กระบวนการทำงานและข้อควรระวังในการปรับแต่งหัวฉีด

เรามีบริการ ปรับแต่งหัวฉีดตามขั้นตอนการปฏิบัติงานมาตรฐาน เพื่อให้ได้ ผลิตภัณฑ์ที่ตรงตามความต้องการของลูกค้า
โปรดทราบ
- มี ข้อกำหนดขั้นต่ำในการสั่งซื้อ
- มี ช่องทางการขายเฉพาะ ซึ่งต้องได้รับการ ตกลงร่วมกันทั้งสองฝ่าย
