บทคัดย่อ
- วิธีการติดตั้งเครื่องวัดการไหลรวมถึงแบบ Inline, Insertion, และ Clamp-on ซึ่งเลือกตามสภาพหน้างาน
- ข้อต่อมีหลายประเภท เช่น Union, Socket, Thread, Flange, และ Sanitary Clamp ซึ่งเหมาะกับวัสดุท่อและสภาพแวดล้อมที่แตกต่างกัน
- การเลือกข้อต่อที่เหมาะสมกับวัสดุเป็นสิ่งสำคัญ: UPVC มักใช้วิธีติดกาว ในขณะที่ PP และ PVDF เหมาะสำหรับการหลอมร้อนหรือเชื่อม
1. การติดตั้งเครื่องวัดการไหล
วิธีการติดตั้งเครื่องวัดการไหลขึ้นอยู่กับสภาพหน้างาน สภาพแวดล้อมการทำงาน ประเภทของของไหล และวัสดุของท่อ ซึ่งได้แก่:
1、Inline
ตัดท่อเพื่อติดตั้งเครื่องวัดการไหลระหว่างช่วงที่ถูกตัด เป็นวิธีที่พบได้ทั่วไปและคุ้มค่าที่สุด
2、Insertion
เจาะรูที่ผนังท่อและใส่เครื่องวัดการไหลอย่างมั่นคง
3、Clamp-on
เหมาะสำหรับกรณีที่การตัดท่อมีค่าใช้จ่ายสูง เช่น ท่อที่ยังใช้งานอยู่และไม่สามารถหยุดระบบได้ ท่อขนาดใหญ่ หรือค่าใช้จ่ายในการตัดสูง เครื่องวัดการไหลแบบ Clamp-on ติดตั้งภายนอกท่อโดยไม่ต้องตัด

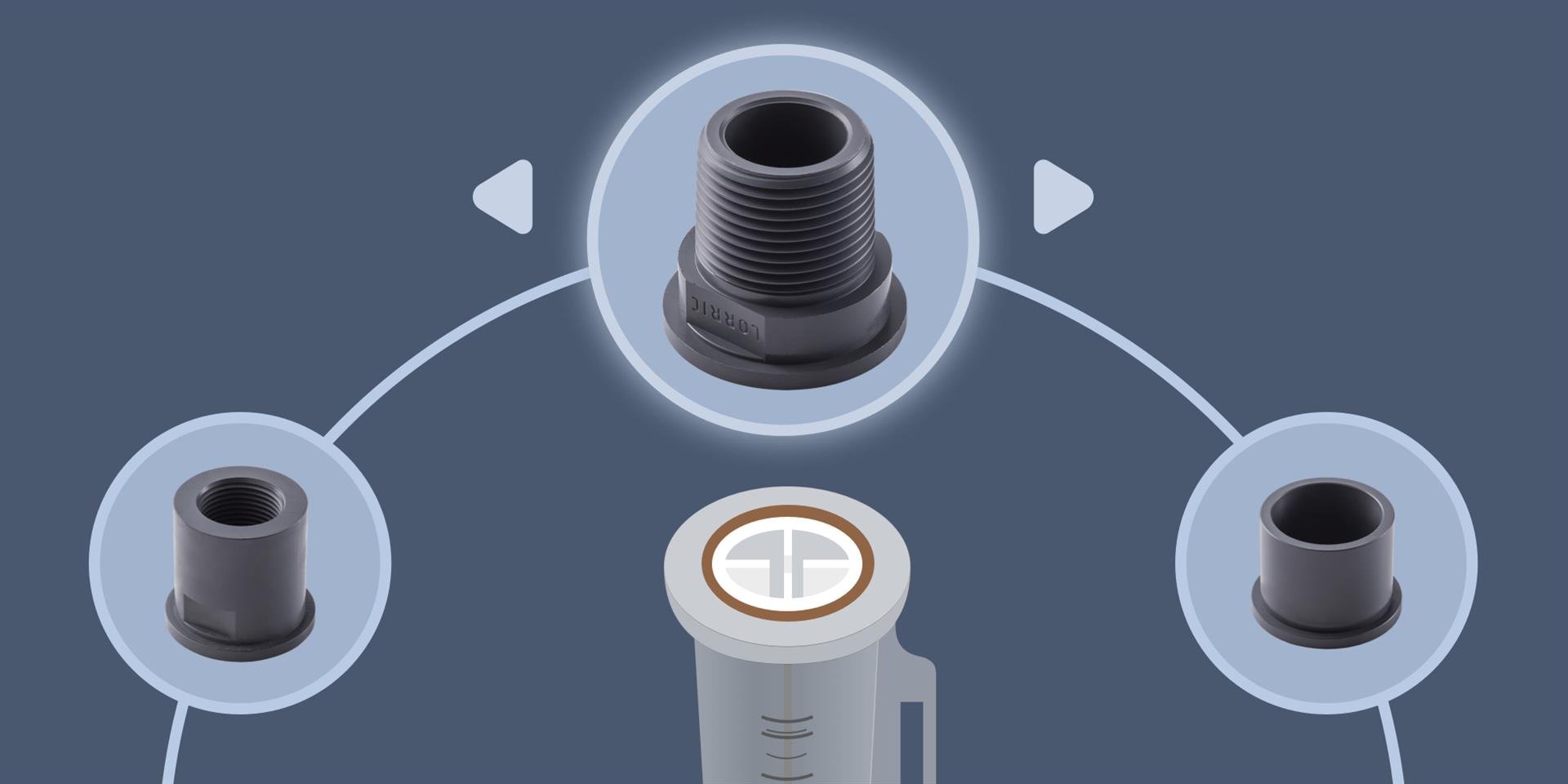

2. การเชื่อมต่อระหว่างเครื่องวัดการไหลและท่อ
หลังการติดตั้งแบบ Inline ซึ่งเกี่ยวข้องกับการตัดท่อและติดตั้งเครื่องวัดการไหลในช่องว่าง จะใช้ข้อต่อต่าง ๆ เพื่อยึดเครื่องวัดการไหลเข้ากับท่อ ผู้ใช้งานสามารถเลือกข้อต่อที่เหมาะสมตามเส้นผ่านศูนย์กลางของท่อ วัสดุ และคุณสมบัติของของไหล วัสดุที่ใช้กันทั่วไปสำหรับท่อพลาสติก ได้แก่ PP, PVDF, SS (สเตนเลสสตีล) และ UPVC ซึ่งเฉพาะ UPVC เท่านั้นที่สามารถใช้การเชื่อมด้วยกาวได้
1、Union + ข้อต่ออื่น ๆ
วิธีที่พบได้ทั่วไป โดยใช้ข้อต่อ (แบบเกลียวหรือประเภทอื่น ๆ) โอริง และน็อต เพื่อยึดและซีลการเชื่อมต่อระหว่างท่อและเครื่องวัดการไหล
ข้อต่ออื่น ๆ ทั้งหมดที่กล่าวถึงในบทความนี้สามารถใช้เป็น Union ได้ ทำให้ Union เป็นโครงสร้างท่อที่หลากหลายและยืดหยุ่นที่สุด
2、Spigot
มีขนาดเท่ากับเส้นผ่านศูนย์กลางภายนอกของท่อเป้าหมาย ทำให้สามารถใช้ส่วนประกอบท่อทั่วไปสำหรับการติดตั้งได้ เหมาะสำหรับเครื่องวัดการไหลขนาดใหญ่
3、Socket
เหมาะสำหรับท่อขนาดเล็กที่สามารถใส่ท่อให้พอดีกับข้อต่อ Socket วิธีการยึดขึ้นอยู่กับวัสดุ โดย UPVC มักใช้กาว ในขณะที่ PP และ PVDF ใช้การเชื่อมด้วยความร้อน
4、การหลอมด้วยความร้อน
เหมาะสำหรับวัสดุ PP และ PVDF โดยเป็นการให้ความร้อนที่ปลายท่อและหลอมเข้าด้วยกัน
5、การเชื่อมแบบเกลียว:
การเชื่อมเกลียวตัวผู้และตัวเมียใช้เกลียวมาตรฐาน NPT หรือ PT
6、การเชื่อมโลหะ
เชื่อมต่อท่อที่มีเส้นผ่านศูนย์กลางภายนอกใกล้เคียงกันโดยใช้วิธีการเชื่อมเพื่อความแข็งแรงของโครงสร้างสูงสุด
7、หน้าแปลนและการล็อกหน้าแปลน
ใช้สลักเกลียวหลายตัวเพื่อยึดโครงสร้างหน้าแปลนสองชิ้นเข้าด้วยกัน โดยมักใช้ปะเก็นซีลเพื่อความสมบูรณ์ วิธีนี้มีความแข็งแรงและรองรับแรงดันสูง ทำให้เป็นที่นิยมสำหรับท่อขนาดใหญ่ อย่างไรก็ตาม ไม่ค่อยนิยมใช้กับท่อขนาดเล็กเนื่องจากความซับซ้อนในการถอดประกอบ
8、ข้อต่อแคลมป์สุขภัณฑ์:
พบได้ทั่วไปในท่อสแตนเลส เป็นเวอร์ชันที่ง่ายกว่าของหน้าแปลน โดยมีระบบล็อกแคลมป์ที่ช่วยให้ประกอบและถอดง่าย
