유량계의 삽입형 연결부 종류

사용자의 현장 상태, 작업 환경, 유체, 파이프 재질 등의 요소에 따라 유량계 설치 방식은 다음 세 가지로 나뉩니다:

파이프를 절단하고 유량계를 두 절단면 사이에 설치하는 방식으로, 가장 일반적이고 비용이 저렴한 방식입니다.

기존 파이프의 벽에 구멍을 뚫고, 유량계를 삽입하여 고정하는 방식입니다.

파이프를 절단하지 않고 외부에 설치하는 방식으로, 운영 중인 파이프라인을 멈출 수 없거나 파이프 지름이 크고 절단 비용이 높을 때 주로 사용됩니다.

인라인형 설치 방식은 파이프를 절단한 후, 남은 공간에 유량계를 설치하고, 파이프와 유량계를 연결하기 위해 연결 부품을 사용합니다. 사용자는 파이프의 지름, 재질, 유체의 특성 등을 고려하여 적절한 유량계 연결 부품을 선택해야 합니다.
일반적으로 플라스틱 파이프의 재질에는 PP, PVDF, SS(스테인리스 스틸), UPVC 등이 있으며, 이 중 UPVC만 접착제로 부품을 결합할 수 있습니다.

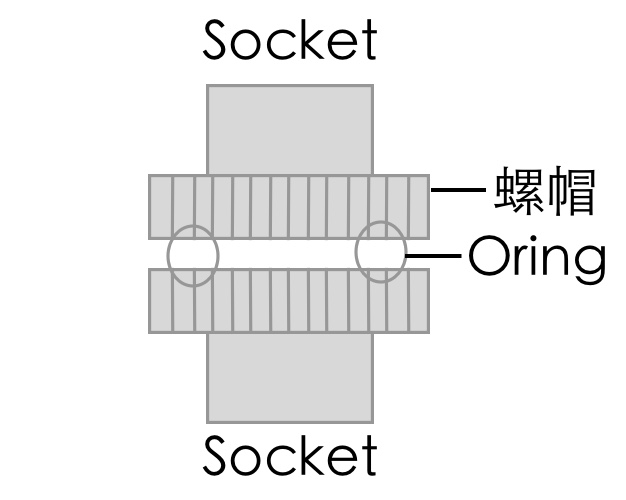

유량계에서 가장 흔한 연결 방식 중 하나로, 연결 부품(나사형 또는 기타 방식), O링, 너트(아래 그림 참조)를 사용합니다. 너트는 연결 부품의 외부에 있으며, 너트 내부의 나사와 유량계 외부의 나사가 힘을 제공하여 파이프와 유량계를 연결하고 밀폐를 완성합니다. 면적식 유량계의 구조는 양쪽 유니온 시스템, 중앙 측정 영역, 외부 파이프와 연결된 연결 부품으로 이루어져 있으며, 유니온 연결을 사용하면 유지 보수가 쉽고, 너트만 풀어 유량계 본체를 교체하고 수리할 수 있습니다.

본문의 다른 연결 부품은 모두 유니온 연결로 사용할 수 있으며, 유니온은 가장 다양한 구성과 유연한 파이프 구조를 제공합니다.

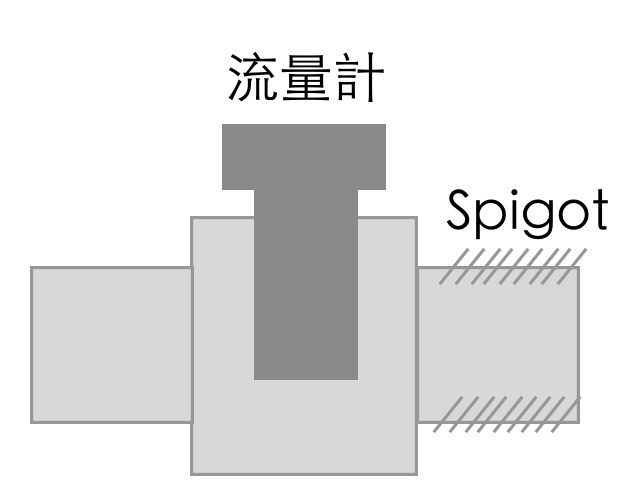

스피곳은 파이프의 외경과 같은 규격으로 제작되며, 유량계는 해당 파이프의 일반적인 연결 부품을 사용할 수 있습니다. 주로 2.5인치 이상의 대형 유량계에 사용되며, 유니온 연결의 밀폐성이 떨어지기 때문에 큰 크기의 유량계는 일반적으로 스피곳 구조를 채택합니다. LORRIC의 대형 터빈 유량계는 유니온 크기 제한 때문에 보통 스피곳 구조를 사용합니다.

소형 파이프에 가장 많이 사용되는 연결 방식으로, 소켓 내부에 파이프가 삽입됩니다. 파이프 외경은 소켓 내부 지름과 거의 동일해야 합니다. 결합 방법은 플라스틱의 성질에 따라 다르며, 대부분의 경우 UPVC 파이프는 접착제를 사용하여 소켓과 결합하고, PP 및 PVDF는 용접 또는 열 삽입 방식으로 결합합니다. 파이프의 외부와 소켓의 내부를 가열하여 두 개의 파이프를 연결한 후 냉각하여 고정 및 밀폐합니다.

PP, PVDF 재질에 주로 사용되며, 용접은 연결되는 파이프의 내외경 크기가 일치해야 합니다. 전용 가열 장비를 사용해 두 파이프의 연결 면을 가열한 후, 가열된 두 면을 맞대어 냉각하여 고정합니다.

나사형 연결은 NPT 및 PT 표준을 따르며, 나사가 내부에 있는 경우 내부 나사, 외부에 있는 경우 외부 나사로 구분됩니다.

전기 용접, 아르곤 용접, 레이저 용접 또는 기타 용접 방식을 사용하여 내외경 크기가 유사한 두 파이프를 연결하며, 강도가 가장 높지만 편의성은 떨어집니다.

플랜지는 여러 개의 작은 나사를 이용해 두 개의 판 모양 구조를 고정하는 방식으로, 유량계의 밀폐를 위해 두 판 사이에 밀폐 패킹을 넣습니다.

대형 파이프에서는 플랜지가 높은 밀폐성과 강한 고정력을 제공하며, 고압에 견딜 수 있는 연결 방식입니다. 그러나 소형 파이프에서는 나사 수가 많아 탈착이 어렵기 때문에 유니온 연결이 더 일반적입니다.

8. 위생 클램프

주로 스테인리스 재질의 금속 파이프에 사용되며, 플랜지를 간소화한 구조로 볼 수 있습니다. 두 개의 원뿔형 부품 사이에 O링을 넣고, C자형 클램프가 이를 둘러싸면서 조여집니다. 플랜지와 달리 여러 개의 나사가 필요하지 않아 탈착이 빠르고, 소형 금속 파이프에 흔히 사용됩니다.
