บทคัดย่อ
- ข้อต่อของเครื่องวัดอัตราการไหลมีหลายประเภท เช่น แบบเกลียว (ภายใน/ภายนอก), แบบเสียบ และแบบเชื่อม ซึ่งเหมาะกับวิธีการติดตั้งที่แตกต่างกัน
- เลือกข้อต่อที่เหมาะสมโดยอ้างอิงจากการวัดเส้นผ่านศูนย์กลางภายนอกของท่อที่แม่นยำ และคำนึงถึงความแตกต่างของวัสดุ เช่น สแตนเลสและพลาสติก
- หลีกเลี่ยงการขันแน่นเกินไประหว่างการติดตั้ง เพื่อป้องกันการรั่วซึมหรือความเสียหายต่อเครื่องวัดอัตราการไหล

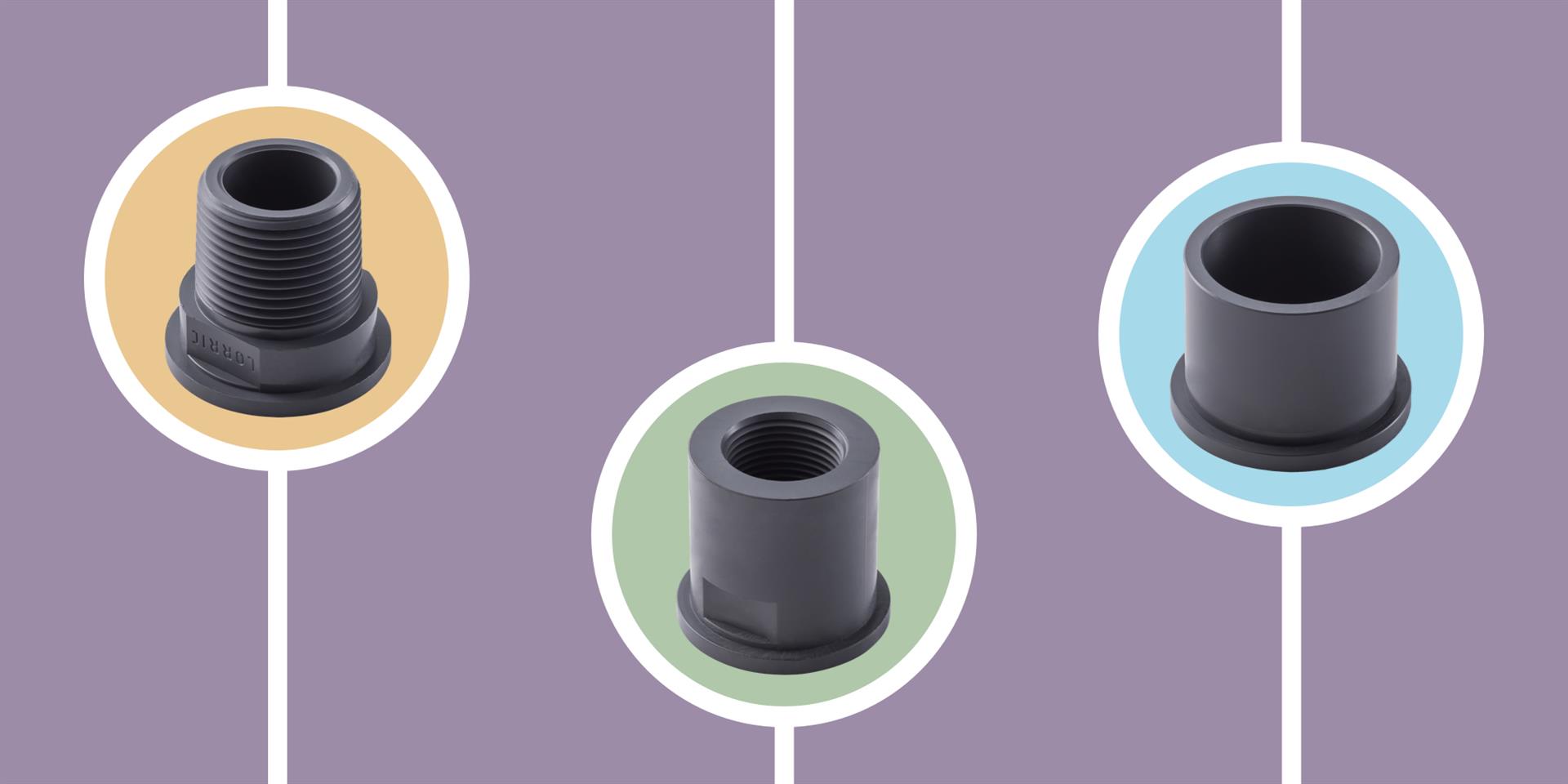

1. ประเภทของข้อต่อเครื่องวัดอัตราการไหล
ข้อต่อของเครื่องวัดอัตราการไหลสามารถแบ่งออกเป็น 2 ประเภทหลัก คือ ข้อต่อแบบเกลียวและข้อต่อแบบเสียบ โดยต้องให้ความสำคัญเป็นพิเศษเมื่อเชื่อมต่อวัสดุต่าง ๆ เพื่อหลีกเลี่ยงเศษสิ่งสกปรกที่อาจทำให้เกิดการอุดตัน
1 ) ข้อต่อแบบเกลียว

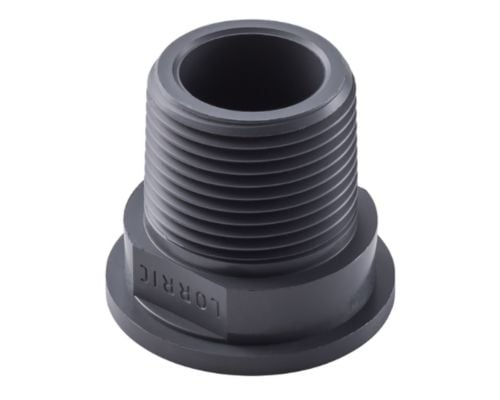

เกลียวนอก
(External Threads)

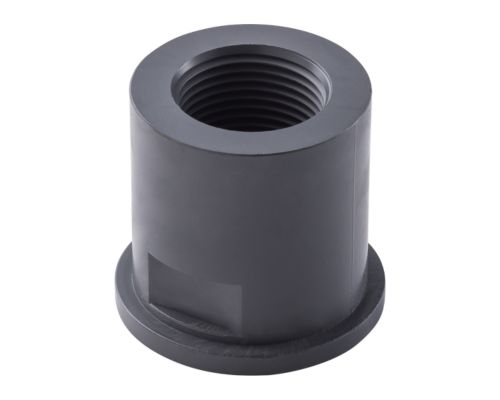

เกลียวใน
(Internal Threads)
| ขนาด |
มาตรฐานเกลียว |
ลักษณะ |
วัสดุ |
| 1/2" |
BSPT (British Standard Pipe Taper)
NPT (National Pipe Taper) |
เกลียวนอก
เกลียวใน |
UPVC
PP
PVDF
PSU |
| 3/4" |
| 1" |
| 1-1/2" |
| 2" |
หมายเหตุ: เนื่องจากมีข้อกำหนดและวัสดุหลากหลาย บางรายการอาจไม่มีในสต็อก โปรดตรวจสอบก่อนสั่งซื้อ
2 ) ข้อต่อแบบเสียบ
| ขนาด |
JIS |
JIS MAX |
มาตรฐานอเมริกา |
DIN |
มาตรฐานไต้หวัน |
วัสดุ |
| 1/2" |
22 |
|
21.34 |
20 |
22 |
PP
PVDF
UPVC
AISI316
AISI303 |
| 3/4" |
26 |
26.15 |
26.67 |
25 |
26 |
| 1" |
32 |
32.15 |
33.4 |
32 |
34 |
| 1-1/4" |
38 |
|
42.16 |
40 |
42 |
| 1-1/2" |
48 |
|
48.26 |
50 |
48 |
| 2" |
60 |
|
60.32 |
63 |
60 |
| 2-1/2" |
76 |
|
73.03 |
75 |
76 |
| 3" |
89 |
|
88.9 |
90 |
89 |
หมายเหตุ: เนื่องจากมีข้อกำหนดและวัสดุหลากหลาย บางรายการอาจไม่มีในสต็อก โปรดตรวจสอบก่อนสั่งซื้อ
2. วิธีการกำหนดเส้นผ่านศูนย์กลางภายนอก
การกำหนดเส้นผ่านศูนย์กลางภายนอกของท่อ สามารถทำได้โดยการวัดเส้นผ่านศูนย์กลางภายในของข้อต่อบนอุปกรณ์ท่อ ตามตัวอย่างในภาพที่แสดง
3. คำแนะนำในการติดตั้ง
