สัญญาณสวิตช์ คืออะไร?

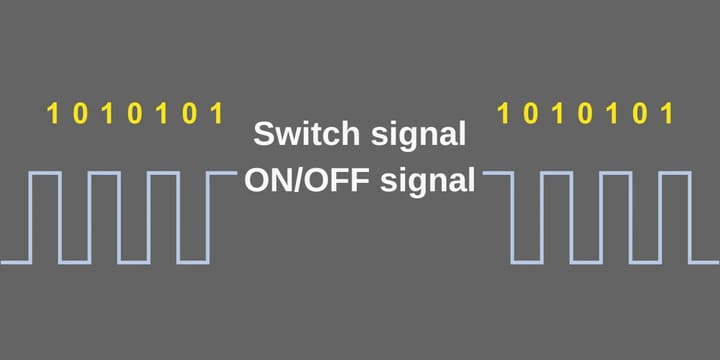

สัญญาณสวิตช์แปลงสถานะ ON/OFF เป็นรูปแบบ 1/0 และจัดเรียงตามลำดับเวลา เช่น รหัสมอร์ส เพื่อควบคุมระบบในรูปแบบดิจิทัล เครื่องวัดการไหลสามารถให้เอาต์พุตแบบพัลส์ เช่น รีดสวิตช์ ทรานซิสเตอร์ (ขั้วต่อ NPN และ PNP) อุปกรณ์ลอจิก เซ็นเซอร์ Namur (พัลส์กระแสไฟ) และขดลวดแม่เหล็กไฟฟ้า บทความนี้จะแนะนำการสื่อสารสวิตช์ที่พบได้บ่อย

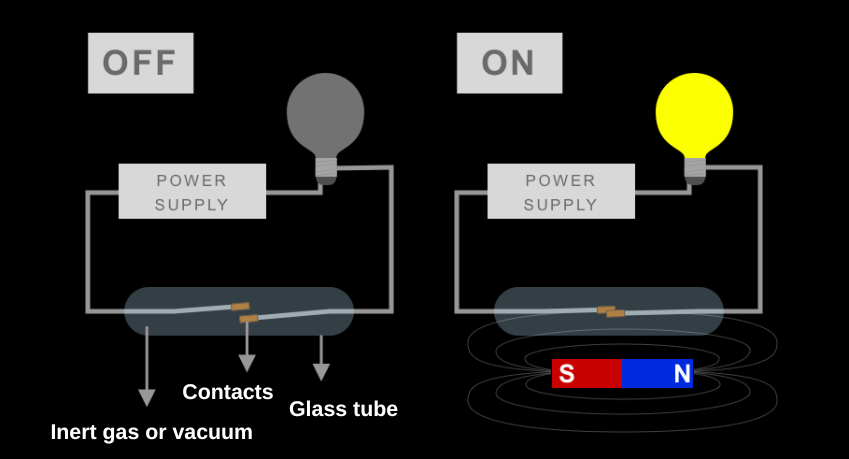

โครงสร้างของรีดสวิตช์ปิดผนึกแผ่นโลหะสองแผ่นไว้ในหลอดแก้ว โดยจุดสัมผัสเคลือบด้วยโลหะที่ทนต่อการสึกหรอ (มักใช้โรเดียมและรูทีเนียม) เพื่อเพิ่มอายุการใช้งาน เพื่อป้องกันการเกิดออกซิเดชัน หลอดแก้วมักจะเติมก๊าซเฉื่อยหรือดูดสูญญากาศเพื่อเพิ่มประสิทธิภาพ หลักการทำงานของรีดสวิตช์คือ เมื่อสนามแม่เหล็กเข้าใกล้ แรงแม่เหล็กจะเอาชนะแรงยืดหยุ่นของแผ่นโลหะ ทำให้สัมผัสกันและวงจรสมบูรณ์ แต่เนื่องจากธรรมชาติที่ละเอียดอ่อน รีดสวิตช์จึงมีข้อจำกัดในเรื่องกระแสที่รองรับได้

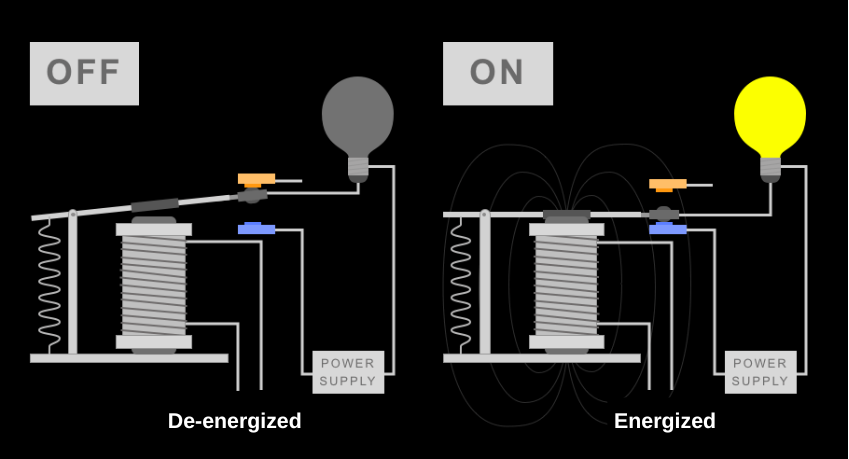

รีเลย์แม่เหล็กไฟฟ้าใช้กระแสขนาดเล็กควบคุมกระแสขนาดใหญ่ คล้ายกับรีดสวิตช์แต่ใช้แม่เหล็กไฟฟ้าแทนแม่เหล็กถาวร เมื่อแม่เหล็กไฟฟ้าถูกกระตุ้น แรงแม่เหล็กไฟฟ้าจากแกนจะเคลื่อนจุดสัมผัสร่วมให้วงจรสมบูรณ์ ใช้เพื่อจัดการกระแสขนาดใหญ่หรือต้องการฉนวนเพื่อความปลอดภัย
