ภาพรวม
- ISO หรือองค์กรระหว่างประเทศว่าด้วยการมาตรฐาน เป็นองค์กรที่มุ่งมั่นพัฒนามาตรฐานสากลเพื่อส่งเสริมความร่วมมือระหว่างประเทศและรับรองคุณภาพสินค้า
- คำศัพท์ทั่วไปในข้อกำหนดเกี่ยวกับท่อ ได้แก่ S, dn, en และ SDR ซึ่งหมายถึงชุดของท่อ เส้นผ่านศูนย์กลางภายนอกที่กำหนด ความหนาของผนังที่กำหนด และอัตราส่วนมิติที่กำหนด ตามลำดับ
- S หมายถึงชุดของท่อ ใช้จัดกลุ่มท่อที่มีลักษณะใกล้เคียงกัน
- dn ย่อมาจาก nominal outside diameter หมายถึงเส้นผ่านศูนย์กลางภายนอกที่กำหนด (หน่วยเป็นมิลลิเมตร)
- en หมายถึง nominal wall thickness หรือความหนาของผนังท่อ (หน่วยเป็นมิลลิเมตร)
- SDR คืออัตราส่วนมิติที่กำหนด เป็นอัตราส่วนของเส้นผ่านศูนย์กลางภายนอกต่อความหนาของผนังท่อ ใช้ประเมินความสามารถในการทนต่อแรงดันของวัสดุท่อ โดยค่า SDR ที่มากจะแสดงถึงความสามารถในการทนแรงดันที่ต่ำกว่า และในทางกลับกัน
ISO หรือองค์กรระหว่างประเทศว่าด้วยการมาตรฐาน มุ่งเน้นการพัฒนามาตรฐานสากลเพื่ออำนวยความสะดวกในการร่วมมือระหว่างประเทศและรับรองคุณภาพของสินค้า คำศัพท์ทั่วไปในข้อกำหนดเกี่ยวกับท่อ ได้แก่ S, dn, en และ SDR ซึ่งหมายถึงชุดของท่อ เส้นผ่านศูนย์กลางภายนอกที่กำหนด ความหนาของผนังที่กำหนด และอัตราส่วนมิติที่กำหนด ตามลำดับ
1. ISO (องค์กรระหว่างประเทศว่าด้วยการมาตรฐาน)
ISO ก่อตั้งขึ้นในปี พ.ศ. 2490 หลังสงครามโลกครั้งที่สองในสหราชอาณาจักร โดยมีสำนักงานใหญ่ตั้งอยู่ที่เจนีวา ประเทศสวิตเซอร์แลนด์ เป็นองค์กรอิสระที่ไม่ขึ้นอยู่กับรัฐบาล ประกอบด้วยหน่วยงานมาตรฐานของประเทศต่าง ๆ มีหน้าที่รวมความคิดเห็นของประเทศสมาชิกเพื่อกำหนดมาตรฐานร่วมกัน ส่งเสริมความร่วมมือระหว่างประเทศ สินค้าที่ได้รับการรับรองจาก ISO ผ่านการตรวจสอบจากบุคคลที่สาม สามารถรับประกันคุณภาพและบริการได้ ซึ่งช่วยเสริมสร้างภาพลักษณ์ด้านคุณภาพของบริษัท
2. S, dn, en, SDR ในข้อกำหนดเกี่ยวกับท่อคืออะไร?
( 1 ) S: ชุดของท่อ
S เป็นการจัดกลุ่มตามความสัมพันธ์ระหว่าง "เส้นผ่านศูนย์กลางภายนอก dn" และ "ความหนา en" โดยจัดกลุ่มท่อที่มีค่า S ใกล้เคียงกันให้อยู่ในกลุ่มเดียวกัน ซึ่งแสดงถึงการทนต่อแรงดันที่ใกล้เคียงกัน จุดประสงค์ของ S คือการจัดกลุ่มชุดของท่อ ข้อกำหนดเกี่ยวกับท่อครอบคลุมกว้างมาก ตั้งแต่ dn12 ถึง dn500 อาจใช้ข้อกำหนดเดียวกัน แต่เส้นผ่านศูนย์กลางภายนอกสามารถอยู่ในช่วงตั้งแต่ไม่กี่เซนติเมตรถึงหลายเมตร ดังนั้นจึงต้องมีวิธีจัดกลุ่มท่อเหล่านี้ เช่น การจัดกลุ่มตามวัสดุหรือขนาด และ S เป็นหนึ่งในวิธีการจัดกลุ่มเหล่านั้น
( 2 ) dn: เส้นผ่านศูนย์กลางภายนอกที่กำหนด
เส้นผ่านศูนย์กลางมาตรฐานที่กำหนดในหน่วยมิลลิเมตร
( 3 ) en: ความหนาของผนังที่กำหนด
ความหนาของผนังท่อที่กำหนดในหน่วยมิลลิเมตร
( 4 ) SDR: อัตราส่วนมิติที่กำหนด
อัตราส่วนมิติที่กำหนดของวัสดุท่อ คำนวณจากอัตราส่วนของเส้นผ่านศูนย์กลางภายนอก dn ต่อความหนาของผนังท่อ en

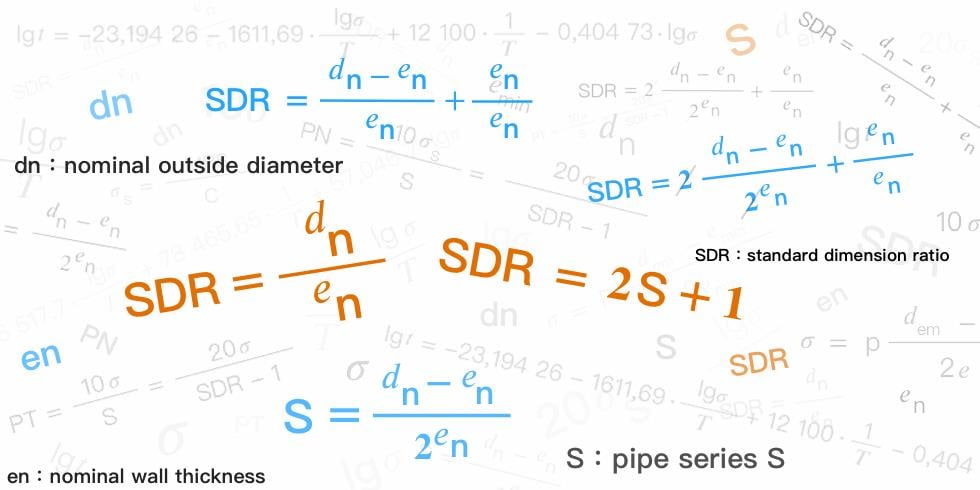

3. ความสัมพันธ์ระหว่าง S, dn, en, SDR
ในกระบวนการคำนวณนี้ ผลลัพธ์ที่ได้คือ:
Standard Dimension Ratio = เส้นผ่านศูนย์กลางภายนอก / ความหนาของผนังท่อ
ดังนั้น SDR ที่ใหญ่ขึ้นจะแสดงถึงความสามารถในการทนแรงดันที่ต่ำลง และ SDR ที่เล็กลงจะแสดงถึงความสามารถในการทนแรงดันที่สูงขึ้น [1]
