PT Nozzle Hollow Cone Laju Aliran Tinggi Semprotan Halus

Nozzle berbahan Glass Fiber-Reinforced PP (FRPP) tipe Hollow Cone cairan tunggal ini dirancang dengan ukuran partikel semprotan halus, cocok untuk aplikasi bertekanan rendah dan tahan terhadap penyumbatan. Nozzle ini umum digunakan untuk pembersihan gas buangan, penyebaran gas, pendinginan mesin, serta aplikasi pendinginan gas-cairan.

Brand：	LORRIC
Tipe Nozzle：	Hollow Cone
Tipe Fluida：	Single-fluid
Material：	Glass Fiber-Reinforced PP (FRPP)
Standar Thread ：	NPT
Ukuran Thread：	1-1/2"

Unduh File

Dapatkan Penawaran Sekarang

Nozzle Hollow Cone

Cairan membentuk pusaran di dalam rongga nozzle, menciptakan semprotan hollow cone (kerucut berongga) melalui pembukaan melengkung. Nozzle hollow cone umumnya digunakan dalam scrubber, pendinginan, penanggulangan debu, dan penghumidifikasi. Dengan saluran besar yang mencegah sumbatan, nozzle ini menghasilkan semprotan yang teratomisasi dengan halus.

Pola Semprotan Nozzle Hollow Cone

Nozzle hollow cone menghasilkan pola semprotan berbentuk kerucut berongga. Pola cakupannya, ketika dilihat dari atas, membentuk bentuk lingkaran berongga pada permukaan target.
Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk donat

Distribusi aliran dari nozzle hollow cone menampilkan pola berbentuk donat, dengan aliran yang lebih kuat di tepi dan aliran yang lebih lemah di tengah.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Ukuran Partikel Semprotan Kecil

Nozzle PT high-flow hollow cone cocok untuk aplikasi yang membutuhkan tetesan semprotan yang sangat halus, terutama dalam memastikan keseragaman pelapisan dan pembersihan gas.

Pilihan Material

Fiber-Reinforced Plastic (FRPP)

Desain Sudut 90° untuk Penyemprotan Bebas Sumbatan

Desain nozzle dengan sudut siku 90° yang unik ini meningkatkan aliran dan meminimalkan sumbatan, dapat digunakan pada tekanan rendah.

Desain dua bagian

Nozzle dengan desain dua bagian yang mempermudah pengguna dalam perawatan

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silahkan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

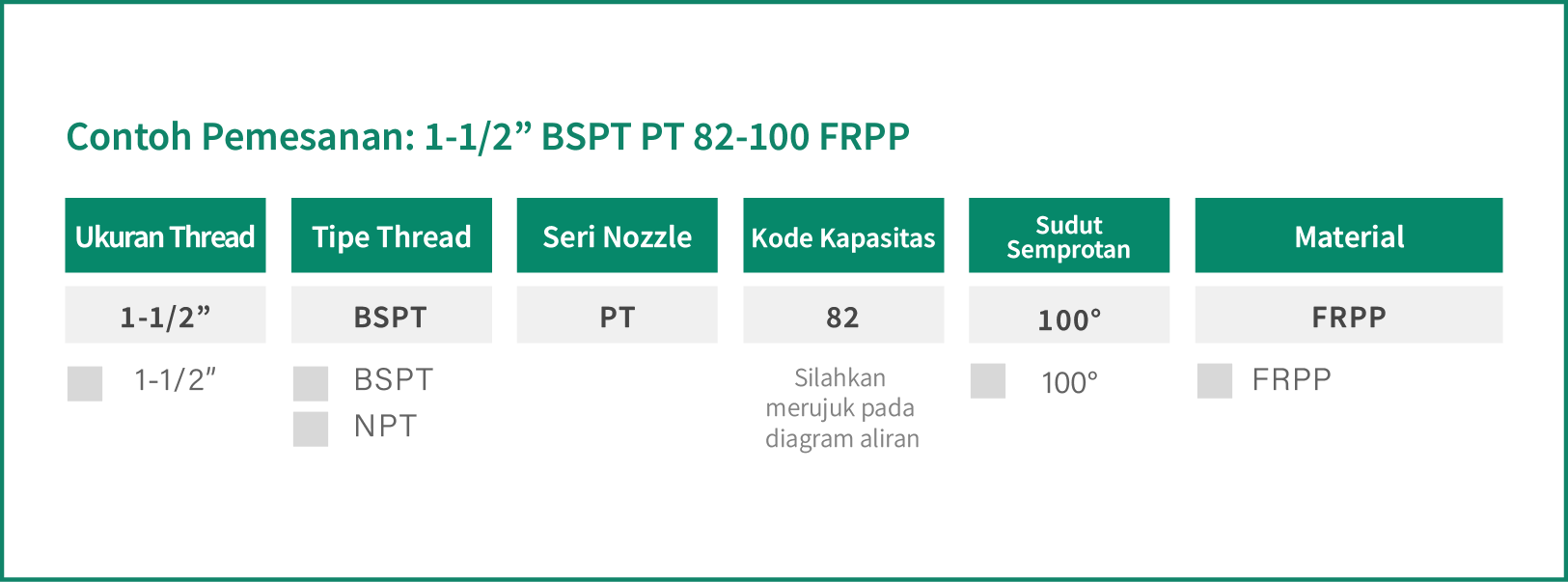

Contoh spesifikasi: 1-1/2” BSPT PT 82-100° FRPP. Setiap angka merujuk pada pilihan dan arti berikut:

Pilih Satuan

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	0.05 kgf/cm²	0.1 kgf/cm²	0.2 kgf/cm²	0.2 kgf/cm²	0.3 kgf/cm²	0.5 kgf/cm²	0.6 kgf/cm²	0.7 kgf/cm²	1 kgf/cm²
100	82	57.98	82	115.97	142.03	164	183.36	200.86	216.95	259.31

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	0.005 MPa	0.01 MPa	0.02 MPa	0.03 MPa	0.04 MPa	0.05 MPa	0.06 MPa	0.07 MPa	0.1 MPa
100	82	58.55	82.80	117.10	143.42	165.61	185.16	202.83	219.08	261.85

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	0.05 bar	0.1 bar	0.2 bar	0.3 bar	0.4 bar	0.5 bar	0.6 bar	0.7 bar	1 bar
100	82	58.55	82.80	117.10	143.42	165.61	185.16	202.83	219.08	261.85

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	0.7 psi	1 psi	1.5 psi	3 psi	5 psi	7 psi	10 psi	15 psi	20 psi
100	82	15.20	18.16	22.25	31.46	40.61	48.06	57.44	70.35	81.23

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Size

Thread(BSPT)	Size(mm)
Thread(BSPT)	A	B	C	D
1/8"Male	89	147	117	118

Thread installation

Easy installing with 2 simple steps!

Step 1

Please ensure that the nozzle size matches the thread size on the pipes.

Step 2

Apply Teflon tape, tighten nozzle clockwise for no leaks.

Step 3

Complete the installation.

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution

The distribution of particle on surface by sprayed up liquid.

CFD improves our work outcomes

Testing in extreme environments demands data to aid nozzle development.

Working Process and matters need attention of Nozzle Customization

We provide custom nozzle services according to standard operating procedures.
Please note
- There are minimum quantity requirements
- There are exclusive sales channels must be mutually agreed upon
