PT 大流量空心圓錐噴嘴

塑料單流體空心圓錐噴嘴, 具有噴霧粒徑細小,可低壓下使用與阻塞小等特色，常見廢氣清洗,氣體散佈,冷卻降溫等應用

品牌：LORRIC
噴形：空心圓錐
流體：1流體
材質：玻璃纖維強化級PP (FRPP)
牙規：BSPT
牙口尺寸：1-1/2"

型錄

立即詢價

關於扇形噴嘴

噴型

噴型

單流體噴嘴，噴灑型狀如內部為空心的圓錐體，業界稱之為空心圓錐噴嘴，噴霧形狀 (上方往下看噴灑至標的物後行成的形狀) 為空心狀的圓形。

流場分佈

流場分佈

流場分佈呈現兩端較強中間較弱的山谷形流場分佈。

多種材質可供選擇

  • 玻璃纖維強化級PP (FRPP)
多種材質可供選擇
特殊的直角式設計

特殊的直角式設計

流量加大，噴嘴阻塞可減到最小

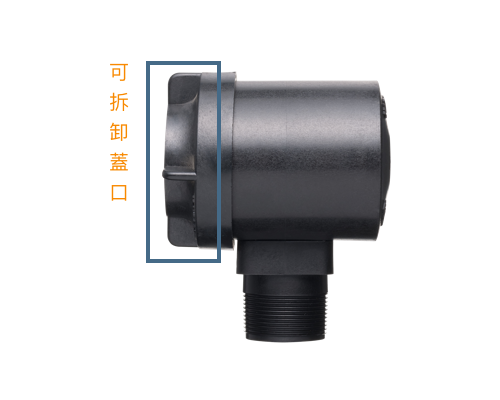

兩件式組成

結構有噴嘴本體與可拆卸的蓋口，兩件式組成，方便清洗與替換


兩件式組成
噴霧粒徑細小

噴霧粒徑細小

噴霧粒徑比同型號的實心圓錐噴嘴還要細小，對於塗佈的均勻性及氣體的清洗具有無可替代的效果

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購，各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求，根據下面的選型規則，挑選適合您的噴嘴，包括：
    • 適合您需求的噴嘴流量，即按照您需求所希望每只噴嘴的噴灑流量，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度，即按照您需求所希望每只噴嘴的噴灑覆蓋面積，請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質，不同的應用環境有不同的材質要求，請按您的使用環境挑選適合的噴嘴材質。

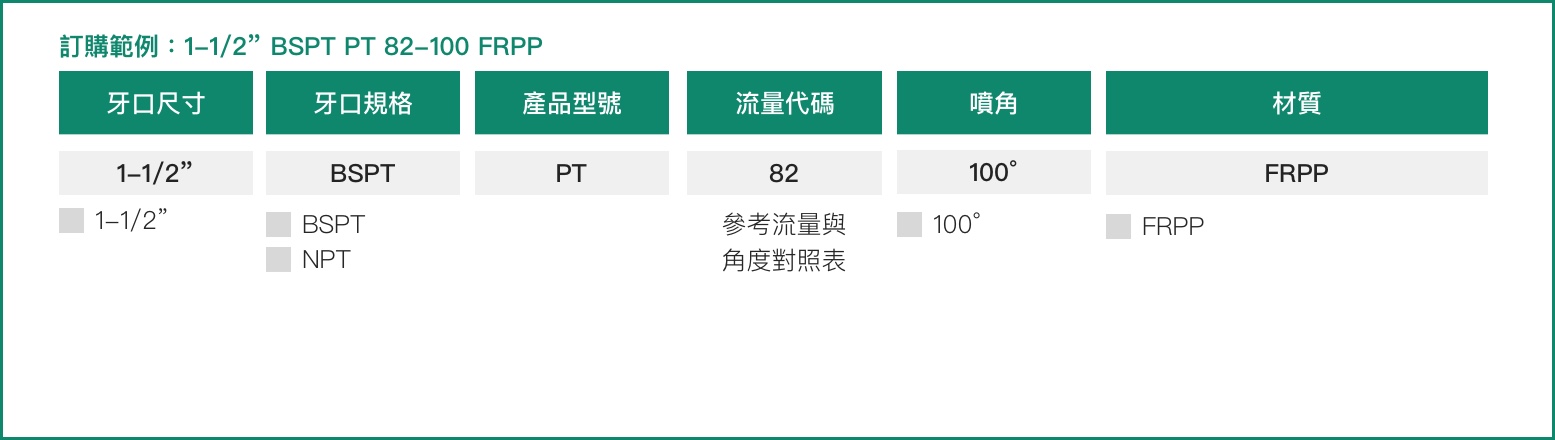

  • 規格範例：1-1/2” BSPT PT 82-100 FRPP，以下為各數字所對應的選項與意涵。
單位
選擇
噴角 流量代碼 壓力對應流量 壓力對應流量
0.05
kgf/cm²		 0.1
kgf/cm²		 0.2
kgf/cm²		 0.2
kgf/cm²		 0.3
kgf/cm²		 0.5
kgf/cm²		 0.6
kgf/cm²		 0.7
kgf/cm²		 1
kgf/cm²
100 82 57.98 82 115.97 142.03 164 183.36 200.86 216.95 259.31
噴角 流量代碼 壓力對應流量 壓力對應流量
0.005
MPa
 0.01
MPa		 0.02
MPa		 0.03
MPa		 0.04
MPa		 0.05
MPa		 0.06
MPa		 0.07
MPa		 0.1
MPa
100 82 58.55 82.80 117.10 143.42 165.61 185.16 202.83 219.08 261.85
噴角 流量代碼 壓力對應流量 壓力對應流量
0.05
bar		 0.1
bar 		0.2
 bar 		 0.3
 bar 		 0.4
 bar 		 0.5
 bar 		 0.6
 bar 		 0.7
 bar 		 1
 bar
100 82 58.55 82.80 117.10 143.42 165.61 185.16 202.83 219.08 261.85
噴角 流量代碼 壓力對應流量 壓力對應流量
0.7
psi		 1
psi 		 1.5
psi		 3
psi		 5
psi		 7
psi		 10
psi		 15
psi		 20
psi
100 82 15.20 18.16 22.25 31.46 40.61 48.06 57.44 70.35 81.23
  • 標準壓力：紅字標明。
  • 0°, 15°, 25°, 40°, 50°, 100° 及 110° 噴角可提供訂製服務。
  • 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
  • 由於產品規格繁多，產品以工廠現有生產規格為主，如需確認某規格是否仍有生產，請與我們聯繫。
  • 為給予顧客品質保證，本公司產品出貨皆須經過 ISO 品管流程，無法隔日交貨，交期將另行通知。此外，亦不提供工廠現場取貨服務。如有任何疑問或需求，請聯繫我們的業務人員。感謝您的配合。


相關產業

  • 廢氣清洗、氣體散佈、機械冷卻降溫、氣體液體冷卻

尺寸

牙規(BSPT) 尺寸(mm)
A B C D
1/8"外牙 89 147 117 118

安裝

簡單兩步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

在管路上攻牙，攻牙尺寸需噴嘴螺紋規格相同


步驟二
步驟二

如有防漏需求，請在噴嘴螺紋纏上鐵氟龍止洩帶後，以順時針方向將噴嘴鎖附管上

步驟三
步驟三

完成安裝




找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗，與豐富的客戶現場經驗，讓我們來協助開發最適合您的產品！

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景，可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求，請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下，噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD)，能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
LORRIC提供專業的噴嘴客製服務，其流程為：1.與業務討論個案執行細節2.簽約3.樣品測試4.驗收完成結案
