ST 특허받은 냉각탑용 중공 원뿔형 노즐

대만산 유리 섬유 강화 FRPP 소재의 플라스틱 단일 유체 중공 원뿔형 노즐입니다. 작은 분무 입자를 제공하며, 40mm의 이물 통과 경로가 있어 저압에서도 사용할 수 있습니다. 주로 배기가스 세척, 기체 분포, 기계 냉각, 가스 및 액체 냉각 등에 사용됩니다.

브랜드：	LORRIC
분사 형태：	중공 원뿔
유체：	단일 유체
재질：	유리 섬유 강화 FRPP
나사 규격：	BSPT
나사 크기：	1-1/2"

파일 다운로드

즉시 문의

Hollow Cone Nozzles

The liquid forms a vortex inside the nozzle's cavity, creating a hollow cone spray through the curved opening. Commonly used in scrubbers, cooling, dust suppression, and humidification, hollow cone nozzles have large channels that prevent clogging and produce fine atomized spray.

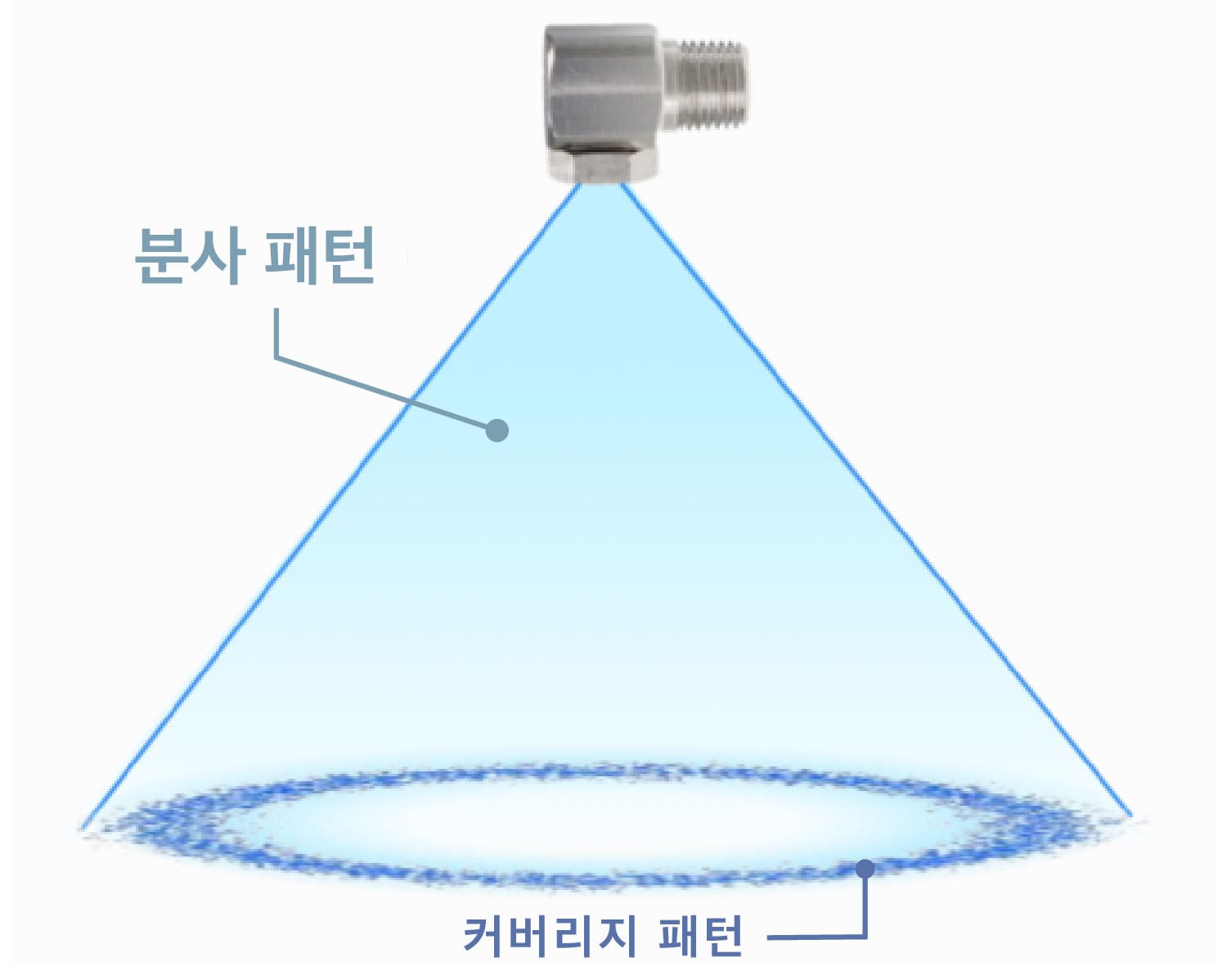

Hollow Cone Nozzle Spray Pattern

A single-fluid nozzle, known as a hollow cone nozzle, produces a spray pattern shaped like a hollow cone. The coverage pattern, when viewed from above, forms a hollow circular shape on the target surface.
Learn more: Nozzle Spray Patterns

Hollow Flow Distribution

The flow distribution effect of the hollow cone nozzle features the spray volume being greatest at the edges of the circular spray range, while the middle part has relatively less volume. This creates a hollow ring or donut-shaped distribution, with the cross-sectional view appearing concave in the center.
Learn more: Nozzle Flow Distribution

Shark teeth design

Shark teeth design provides a more liquid surface for better cooling performance. No complicated structure in the nozzle flow path provides the maximum free passage of 40mm which effectively avoids clogging.

Two-piece design

Two pieces nozzle design enables easy cleaning and installation.

About engineering tolerance

The flow tolerance is within a range of plus or minus 10% of the standard flow rate.

Material Options

Strengthened Fiberglass PP (FRPP)

Material Guarantees

Metal

We take high-quality smithing metal to produce solid and durable nozzles by detail turning.

Plastic

We promise never to use recycled materials.

High Quality

All material is purchased from world's top providers.

아래 정보를 참고하여 주문해 주세요.

아래 제공된 선택 가이드를 바탕으로 요구 사항에 가장 적합한 노즐을 선택해 주세요.
- 각 노즐의 분사 유량을 선택하려면 아래 차트를 참조해 주세요.
- 각 노즐의 분사 각도를 선택하려면 아래 차트를 참조해 주세요.
- 노즐 재질을 선택해 주세요. 다양한 응용 환경에 따라 적합한 재질을 선택해야 합니다. 사용 환경에 따라 적절한 노즐 재질을 선택해 주세요.

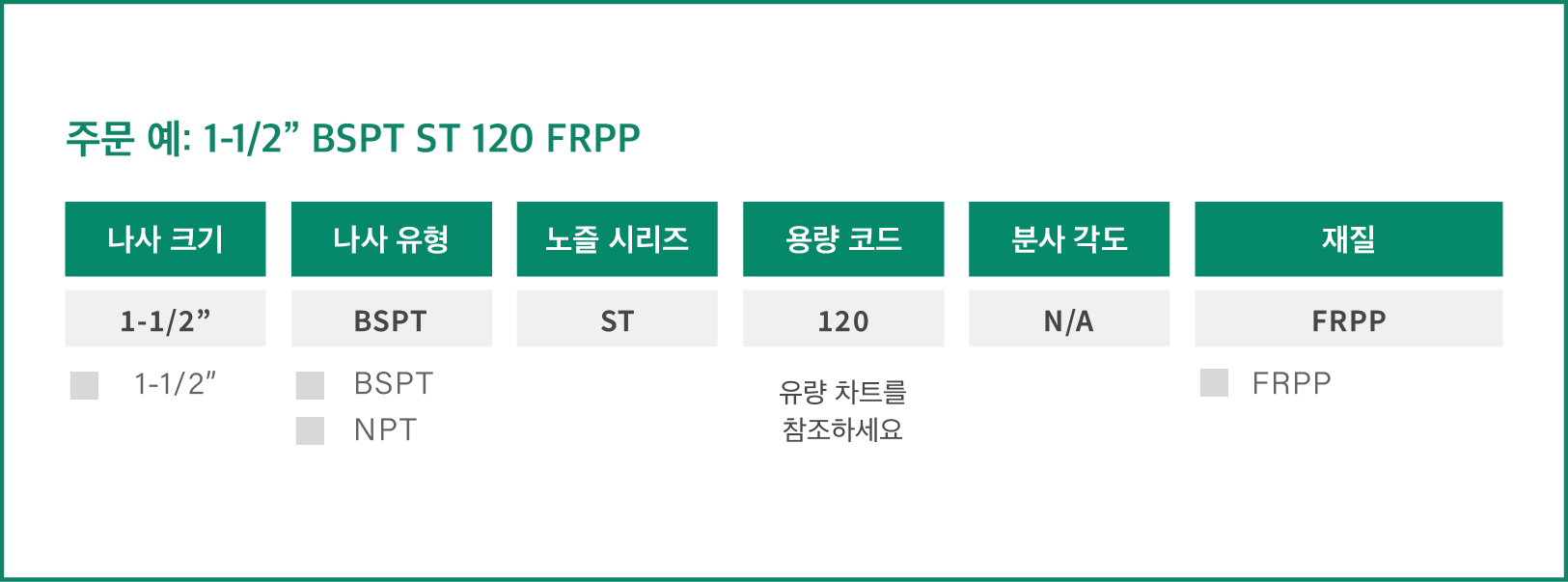

예시 사양: 1-1/2” BSPT ST 120 FRPP. 아래 각 숫자와 대응되는 옵션 및 의미가 나와 있습니다.

단위
선택

분사 각도	용량 코드	나사 크기	압력에 따른 용량
분사 각도	용량 코드	1-1/2"	0.05 kgf/cm²	0.07 kgf/cm²	0.1 kgf/cm²	0.2 kgf/cm²	0.3 kgf/cm²	0.5 kgf/cm²	0.7 kgf/cm²	1 kgf/cm²	2 kgf/cm²
	120	v	84.9	100	120	170	208	268	317	379	537
	122	v	86.3	102	122	173	211	273	323	386	546
	147	v	104	123	147	208	255	329	389	465	657

Spray Angle	Capacity Code	Thread Size	Capacity at Pressure
Spray Angle	Capacity Code	1-1/2"	0.005 MPa	0.007 MPa	0.01 MPa	0.02 MPa	0.03 MPa	0.05 MPa	0.07 MPa	0.1 MPa	0.07 MPa
	120	v	85.7	101	121	171	210	271	321	383	321
	122	v	87.1	103	123	171	213	275	326	390	326
	147	v	105	124	148	210	257	332	393	469	393

Spray Angle	Capacity Code	Thread Size	Capacity at Pressure
Spray Angle	Capacity Code	1-1/2"	0.05 bar	0.07 bar	0.1 bar	0.2 bar	0.3 bar	0.5 bar	0.7 bar	1 bar	2 bar
	120	v	85.7	101	121	171	210	271	321	383	542
	122	v	87.1	103	123	171	213	275	326	390	551
	147	v	105	124	148	210	257	332	393	469	664

Spray Angle	Capacity Code	Thread Size	Capacity at Pressure
Spray Angle	Capacity Code	1-1/2"	0.5 psi	1 psi	1.5 psi	2 psi	5 psi	7 psi	10 psi	15 psi	30 psi
	120	v	18.8	26.6	32.6	37.6	59.4	70.3	84.1	103	146
	122	v	19.1	27.0	33.1	38.2	60.4	71.5	85.5	105	148
	147	v	23.0	32.6	39.9	46.0	72.8	86.1	103	126	178

* 표준 압력: 빨간색 열에 표시됩니다.
* 모바일 친화적으로, 3종류의 압력만 표시됩니다. 더 많은 압력 데이터는 PC나 노트북에서 차트를 확인해 주세요.
* 제품 사양이 많아, 주로 공장 현행 제품 라인업을 기준으로 제공됩니다. 특정 사양의 생산 여부를 확인하려면 저희에게 연락해 주세요.
