KPMF Nozzle Solid Cone Kontrol Presisi Multi-Slot Metal

Nozzle solid cone stainless steel ini mudah dipasang dengan kunci hex, memiliki ketahanan terhadap penyumbatan, dan menghasilkan tetesan semprotan yang seragam. Umumnya digunakan untuk pembersihan debu, pendinginan tangki gas, distribusi bahan kimia, penekanan debu, aerasi, dan penghilangan busa dalam limbah.

Brand：	LORRIC
Tipe Nozzle：	Solid Cone
Tipe Fluida：	Single-fluid
Material：	SS303, SS316, Brass, HSS
Standar Thread：	BSPT
Ukuran Thread：	1/8", 1/4", 3/8"

Unduh File

Dapatkan Penawaran Sekarang

Spray Nozzle Cone dengan Inti Multi-Slot

Cairan mengalir melalui inti multi-slot nozzle cone, menghasilkan aliran yang berputar. Gaya sentrifugal membentuk pola semprotan melingkar. Desain inti ini memastikan aliran dan semprotan yang merata, menjadikannya ideal untuk proses semikonduktor, distribusi bahan kimia, pembersihan, dan pendinginan.

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Distribusi aliran berbentuk bukit

Nozzle semprotan full cone menghasilkan volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Tersedia untuk Berbagai Laju Aliran

Kami menawarkan nozzle dengan beragam laju aliran. Misalnya, pada tekanan desain standar sebesar 3 Kg/cm², laju aliran berkisar antara 0,39 Lpm hingga 39,1 Lpm. (Untuk kebutuhan laju aliran lainnya, silakan merujuk pada lembar spesifikasi atau hubungi kami langsung.)

Tersedia Sudut Semprotan dari 0° hingga 120°

Nozzle solid cone ini menawarkan sudut semprotan mulai dari 0° hingga 120°. Sudut 0° menghasilkan jet lurus dengan semprotan titik tunggal, memberikan dampak tertinggi di antara semua jenis nozzle. Sudut 120° memberikan cakupan terluas, sementara sudut standar 60° memberikan keseimbangan antara dampak dan cakupan. Untuk spesifikasi lebih lanjut, silakan hubungi kami.
Pelajari lebih lanjut: Sudut Semprotan & Cakupan Nozzle

Desain Satu Bagian

Spray nozzle ini dapat dipasang langsung ke pipa, dengan kinerja yang dipengaruhi oleh waktu pemakaian dan kondisi lingkungan. Agar semprotan tetap optimal (aliran dan sudut), perawatan atau penggantian rutin disarankan. Untuk lingkungan yang lebih berat, tersedia nozzle semprotan kipas multi-bagian dengan fitur pelepasan cepat, memudahkan penggantian dan menghemat waktu serta tenaga.

Pilihan material

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

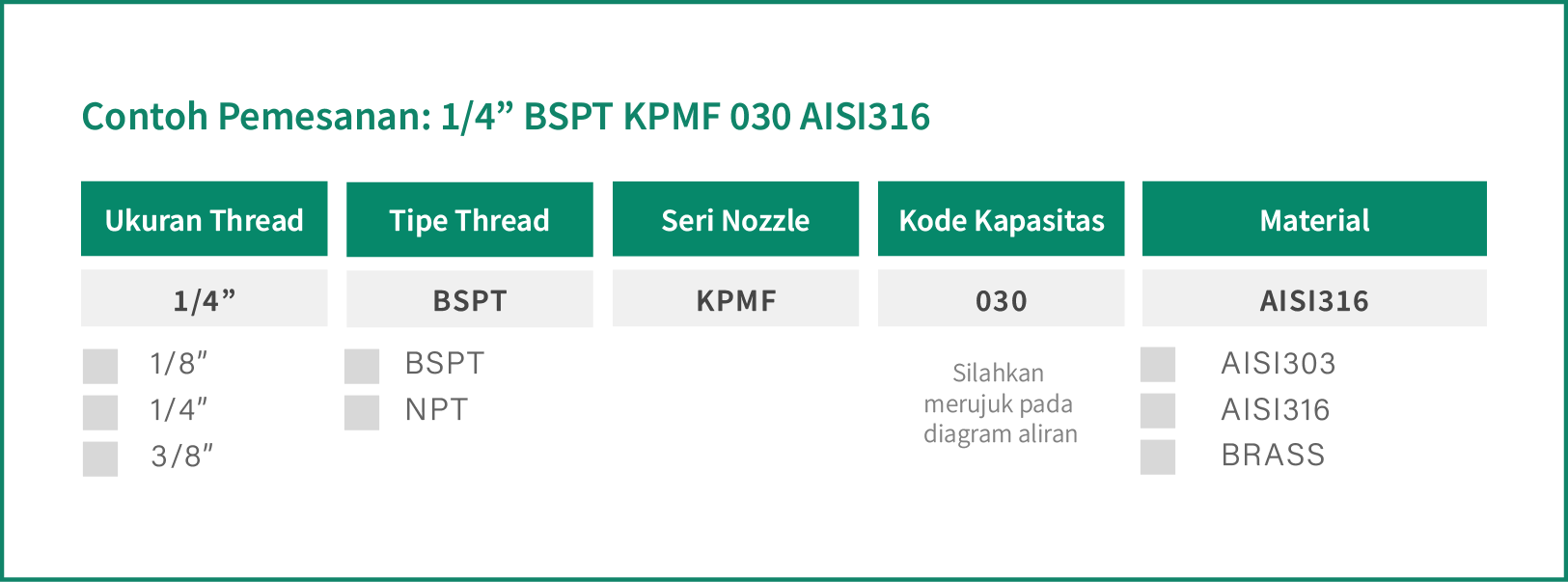

Contoh spesifikasi: 1/4” BSPT KPMF 030 AISI316. Setiap angka merujuk pada pilihan dan arti berikut:

Pilih Satuan

Sudut Semprotan	Kode Kapasitas	Ukuran Thread (Ulir)			Kapasitas pada Tekanan
Sudut Semprotan	Kode Kapasitas	1/8"	1/4"	3/8"	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²	8.0 kgf/cm²	10.0 kgf/cm²	15.0 kgf/cm²

60°	020	V	V		1.18	1.41	1.73	2.00	2.83	3.46	4.00	4.47	5.48
	025	V	V		1.48	1.77	2.17	2.50	3.54	4.33	5.00	5.59	6.85
	030	V	V		1.77	2.12	2.60	3.00	4.24	5.20	6.00	6.71	8.22
	035	V	V		2.07	2.47	3.03	3.50	4.95	6.06	7.00	7.83	9.59
	040	V	V		2.37	2.83	3.46	4.00	5.68	6.93	8.00	8.94	10.95
≀	050		V	V	2.96	3.54	4.33	5.00	7.07	8.66	10.00	11.18	13.69
	060		V	V	3.55	4.24	5.20	6.00	8.49	10.39	12.00	13.42	16.43
	070		V	V	4.14	4.95	6.06	7.00	9.90	12.12	14.00	15.65	19.17
	080		V	V	4.73	5.66	6.93	8.00	11.31	13.86	16.00	17.89	21.91
	100			V	5.92	7.07	8.66	10.00	14.14	17.32	20.00	22.36	27.39
	120			V	7.10	8.49	10.39	12.00	16.97	20.78	24.00	26.83	32.86
90°	140			V	8.28	9.90	12.12	14.00	19.80	24.25	28.00	31.30	38.34

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 90° dan 120° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

Semikonduktor

Flow meter memantau pasokan cairan kimia dan cairan pengolahan air murni; nozzle mengontrol penyemprotan cairan kimia untuk menjaga kemurnian dan kestabilan proses produksi.

Size

Thread(BSPT)	Size(mm)			Weight(g)
Thread(BSPT)	A	B	C	SS303	SS316	Brass
1/8"	12	12	19	10	10.3	11.2
1/4"	14	15	26	20	20	19
3/8"	18	15	30	33	34	37

Thread installation

Easy installing with 2 simple steps!

Step 1

Please ensure that the nozzle size matches the thread size on the pipes.

Step 2

Apply Teflon tape, tighten nozzle clockwise for no leaks.

Step 3

Complete the installation.

Unable to find the nozzle you require?

With over 30 years of nozzle development and manufacturing experience, along with extensive customer site knowledge, allow us to assist in creating the ideal product for your needs!

Tailored nozzles to match your requirements.

LORRIC can customize "flow rate," "angle," and "flow distribution" to suit your specific usage scenarios. We also offer support for unique situations like special impact force or ultra-fine spray needs. Feel free to reach out to LORRIC's team for more information and assistance.

Customizable Capacity

Under fixed pressure, the volume of liquid or gas sprayed by nozzles within a certain period of time.

Customizable Spray Angle

It is the angle by orifice and the loop of gas or liquid sprayed out.

Customizable Distribution

The distribution of particle on surface by sprayed up liquid.

CFD improves our work outcomes

Testing in extreme environments demands data to aid nozzle development.

Working Process and matters need attention of Nozzle Customization

We provide custom nozzle services according to standard operating procedures.
Please note
- There are minimum quantity requirements
- There are exclusive sales channels must be mutually agreed upon

Anda Mungkin Juga Tertarik

ANH Stainless Steel Water Flat Fan Spray Nozzle

KPMF Nozzle Solid Cone Kontrol Presisi Multi-Slot Plastik

FU-ES EchoSense Clamp on Ultrasonic Flow Meter

Spray Angle	Capacity Code	Thread Size			Capacity at Pressure
Spray Angle	Capacity Code	1/8"	1/4"	3/8"	0.07 Mpa	0.1 Mpa	0.15 Mpa	0.2 Mpa	0.4 Mpa	0.6 Mpa	0.8 Mpa	1.0 Mpa	1.5 Mpa

60°	020	V	V		1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	V	V		1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	V	V		1.77	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	V	V		2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	V	V		2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
≀	050		V	V	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.93
	060		V	V	3.58	4.28	5.25	6.06	8.57	10.49	12.12	13.55	16.59
	070		V	V	4.18	5.00	6.12	7.07	10.00	12.24	14.14	15.81	19.36
	080		V	V	4.78	5.71	7.00	8.08	11.42	13.99	16.16	18.06	22.12
	100			V	5.97	7.14	8.75	10.10	14.28	17.49	20.20	22.58	27.65
	120			V	7.17	8.57	10.49	12.12	16.14	20.99	24.24	26.10	33.19
90°	140			V	8.36	10.00	12.24	14.14	19.99	24.49	28.27	31.61	38.72

Spray Angle	Capacity Code	Thread Size			Capacity at Pressure
Spray Angle	Capacity Code	1/8"	1/4"	3/8"	0.7 bar	1.0 bar	1.5 bar	2.0 bar	4.0 bar	6.0 bar	8.0 bar	10.0 bar	15.0 bar

60°	020	V	V		1.19	1.43	1.75	2.02	2.86	3.50	4.04	4.52	5.53
	025	V	V		1.49	1.79	2.19	2.52	3.57	4.37	5.05	5.65	6.91
	030	V	V		1.79	2.14	2.62	3.03	4.28	5.25	6.06	6.77	8.30
	035	V	V		2.09	2.50	3.06	3.53	5.00	6.12	7.07	7.90	9.68
	040	V	V		2.39	2.86	3.50	4.04	5.71	7.00	8.08	9.03	11.06
≀	050		V	V	2.99	3.57	4.37	5.05	7.14	8.75	10.10	11.29	13.83
	060		V	V	3.58	4.28	5.25	6.06	8.57	10.49	12.12	13.55	16.59
	070		V	V	4.18	5.00	6.12	7.07	10.00	12.24	14.14	15.81	19.36
	080		V	V	4.78	5.71	7.00	8.08	11.42	13.99	16.16	18.06	22.12
	100			V	5.97	7.14	8.75	10.10	14.28	17.49	20.20	22.58	27.65
	120			V	7.17	8.57	10.49	12.12	17.14	20.99	24.24	27.10	33.19
90°	140			V	8.36	10.00	12.24	14.14	19.99	24.49	28.27	31.61	38.72

Spray Angle	Capacity Code	Thread Size			Capacity at Pressure
Spray Angle	Capacity Code	1/8"	1/4"	3/8"	10 psi	15 psi	20 psi	28 psi	60 psi	90 psi	120 psi	140 psi	200 psi

60°	020	V	V		0.31	0.38	0.44	0.52	0.77	0.94	1.09	1.17	1.40
	025	V	V		0.39	0.48	0.55	0.66	0.96	1.17	1.36	1.47	1.75
	030	V	V		0.47	0.58	0.66	0.79	1.15	1.41	1.63	1.76	2.10
	035	V	V		0.55	0.67	0.78	0.92	1.34	1.64	1.90	2.05	2.45
	040	V	V		0.63	0.77	0.89	1.05	1.53	1.88	2.17	2.34	2.80
≀	050		V	V	0.78	0.96	1.11	1.31	1.92	2.35	2.71	2.93	3.50
	060		V	V	0.94	1.15	1.33	1.57	2.30	2.82	3.26	3.52	4.20
	070		V	V	1.10	1.34	1.55	1.83	2.69	3.29	3.80	4.10	4.90
	080		V	V	1.25	1.53	1.77	2.10	3.07	3.76	4.34	4.69	5.60
	100			V	1.57	1.92	2.22	2.62	3.84	4.70	5.43	5.86	7.00
	120			V	1.88	2.30	2.66	3.15	4.60	5.64	6.51	7.03	8.41
90°	140			V	2.19	2.69	3.10	3.67	5.37	6.58	7.60	8.20	9.81
