KPMF 금속 다중 슬롯 정밀 제어 실심 원뿔 노즐

대만산 스테인리스 스틸 솔리드 원뿔형 노즐로, 육각 렌치를 사용하여 장착할 수 있으며, 막힘이 적고 분사 입자가 균일한 것이 특징입니다. 주로 먼지 세척, 가스 탱크 냉각, 화학 약품 살포, 방진, 에어레이션, 소포 및 폐수 처리에 사용됩니다.

브랜드： LORRIC
분사 형태： 솔리드 원뿔형
유체： 단일 유체
재질： SS303, SS316, 황동, HSS
나사 규격： BSPT
나사 크기： 1/8", 1/4", 3/8"

카탈로그

즉시 문의

다중 슬롯 코어 원뿔형 스프레이 노즐

액체는 노즐의 다중 슬롯 코어를 통해 흐르며 회전하는 흐름을 생성합니다. 원심력에 의해 원형 분사 패턴이 형성됩니다. 코어는 균일한 유량과 분사를 보장하며, 반도체 공정, 화학 약품 분사, 세척 및 냉각에 이상적입니다.

다중 슬롯 코어 원뿔형 스프레이 노즐
실심 원뿔형 스프레이 노즐 분사 패턴

실심 원뿔형 스프레이 노즐 분사 패턴

단일 유체 노즐은 원뿔형 분사 형태를 만들어내며, 이를 실심 원뿔형 노즐이라고 합니다. 이로 인해 원형 분사 패턴이 형성됩니다.
자세히 알아보기: 노즐 분사 형태

산형 유량 분포

풀 콘 스프레이 노즐은 중앙에서 최대 분사량을 가지며 가장자리로 갈수록 감소하여 둔덕 모양의 분포를 형성합니다. 표면 청소와 같은 집중적인 충격 응용에 이상적입니다. 균일한 분사를 위해 노즐을 가까이 설치하여 커버리지 영역이 겹치도록 하여 균일성을 개선하십시오.
자세히 알아보기: 둔덕 모양 분포

산형 유량 분포
다양한 유량 제공

다양한 유량 제공

팬 스프레이 노즐은 넓은 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 2 Kg/cm²에서 유량은 1 Lpm에서 14 Lpm까지 다양합니다. (다른 유량 요구 사항에 대해서는 사양표를 참조하거나 직접 문의해 주세요.)

0°에서 120°까지 분사 각도 제공

실심 원뿔형 노즐은 0°에서 120°까지 다양한 분사 각도를 제공합니다. 0° 각도는 단일 지점에 분사되는 직선 제트로, 모든 노즐 중 가장 강한 충격력을 제공합니다. 120° 각도는 가장 넓은 커버리지를 제공하며, 표준 60° 각도는 충격력과 커버리지의 균형을 맞춥니다. 구체적인 사양에 대해서는 문의해 주세요.

0°에서 120°까지 분사 각도 제공
일체형 디자인

일체형 디자인

이 일체형 제품은 파이프라인에 직접 부착할 수 있습니다. 노즐은 사용과 환경 요인에 따라 정기적인 유지 보수 또는 교체가 필요합니다. 시간 절약을 위해 빠른 분해가 가능한 다중 구성 노즐도 제공하고 있습니다.

재질 선택 옵션

재질 선택 옵션

공차에 대하여

유량 공차

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에서 유지됩니다.

각도 공차

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에서 유지됩니다.

재질 보증

금속
금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱
플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질
고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문해 주세요.

  • 아래 제공된 선택 지침을 바탕으로 귀하의 요구에 가장 적합한 노즐을 선택해 주세요.
    • 귀하의 요구에 맞는 노즐 직경(나사 크기) 및 규격을 선택하세요.
    • 각 노즐의 분사 유량을 선택하세요. 아래 차트를 참고해 주세요.
    • 각 노즐의 분사 각도를 선택하세요. 아래 차트를 참고해 주세요.
    • 노즐 재질을 선택하세요. 다양한 응용 환경에는 다른 재질이 필요하므로, 사용 환경에 맞는 적절한 노즐 재질을 선택해 주세요.

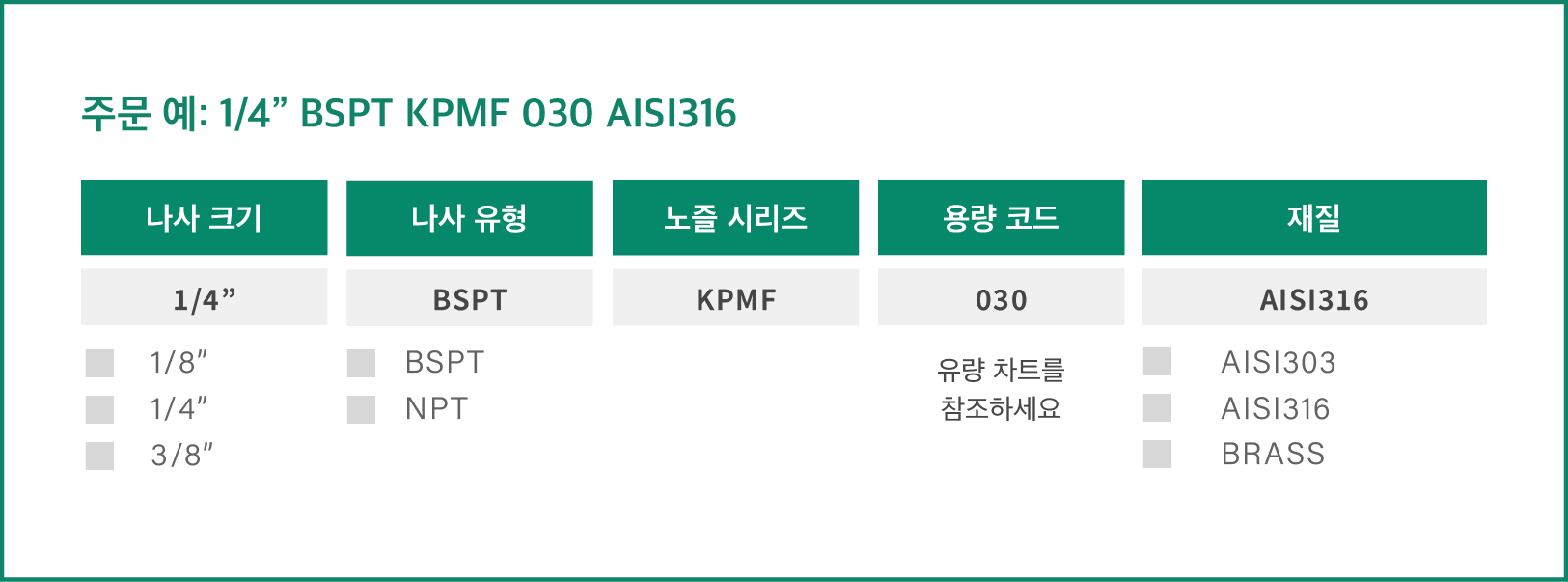

  • 규격 예시: 1/4” BSPT KPMF 030 AISI316. 각 숫자는 다음 옵션 및 의미에 해당합니다.
단위
선택
  • *
  • *
  • *
  • *
분사 각도 용량 코드 나사 크기 압력에서의 용량 압력에서의 용량
1/8" 1/4" 3/8" 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
60°
 020 V
 V
1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48

025 V
 V
1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85

030 V
 V
1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22

035 V
 V
2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59

040 V
 V
2.37 2.83 3.46 4.00 5.68 6.93 8.00 8.94 10.95
≀
 050
V
 V 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69

060
V
 V 3.55 4.24 5.20 6.00 8.49 10.39 12.00 13.42 16.43

070
V
 V 4.14 4.95 6.06 7.00 9.90 12.12 14.00 15.65 19.17

080
V
 V 4.73 5.66 6.93 8.00 11.31 13.86 16.00 17.89 21.91

100

V 5.92 7.07 8.66 10.00 14.14 17.32 20.00 22.36 27.39

120

V
 7.10 8.49 10.39 12.00 16.97 20.78 24.00 26.83 32.86
90° 140

V
 8.28 9.90 12.12 14.00 19.80 24.25 28.00 31.30 38.34
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.07
Mpa		 0.1
Mpa		 0.15
Mpa		 0.2
Mpa		 0.4
Mpa		 0.6
Mpa		 0.8
Mpa		 1.0
Mpa		 1.5
Mpa
60°
 020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53

025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 V
 V
1.77 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30

035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
≀
 050
V
 V 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.93

060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59

070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36

080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12

100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
 7.17 8.57 10.49 12.12 16.14 20.99 24.24 26.10 33.19
90° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 0.7
bar		 1.0
bar		 1.5
bar		 2.0
bar		 4.0
bar		 6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
60°
 020 V
 V
1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53

025 V
 V
1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 V
 V
1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30

035 V
 V
2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68

040 V
 V
2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
≀
 050
V
 V
 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83

060
V
 V 3.58 4.28 5.25 6.06 8.57 10.49 12.12 13.55 16.59

070
V
 V 4.18 5.00 6.12 7.07 10.00 12.24 14.14 15.81 19.36

080
V
 V 4.78 5.71 7.00 8.08 11.42 13.99 16.16 18.06 22.12

100

V 5.97 7.14 8.75 10.10 14.28 17.49 20.20 22.58 27.65

120

V
 7.17 8.57 10.49 12.12 17.14 20.99 24.24 27.10 33.19
90° 140

V
 8.36 10.00 12.24 14.14 19.99 24.49 28.27 31.61 38.72
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 3/8" 10
psi		 15
psi		 20
psi		 28
psi		 60
psi		 90
psi		 120
psi		 140
psi		 200
psi
60°
 020 V
 V
0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40

025 V
 V
0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75

030 V
 V
0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10

035 V
 V
0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45

040 V
 V
0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
≀
 050
V
 V
 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50

060
V
 V
 0.94 1.15 1.33 1.57 2.30 2.82 3.26 3.52 4.20

070
V
 V
 1.10 1.34 1.55 1.83 2.69 3.29 3.80 4.10 4.90

080
V
 V 1.25 1.53 1.77 2.10 3.07 3.76 4.34 4.69 5.60

100

V 1.57 1.92 2.22 2.62 3.84 4.70 5.43 5.86 7.00

120

V
 1.88 2.30 2.66 3.15 4.60 5.64 6.51 7.03 8.41
90° 140

V
 2.19 2.69 3.10 3.67 5.37 6.58 7.60 8.20 9.81
  • * 표준 압력: 빨간색 열.
  • * 이 제품은 90° 및 120° 분사 각도로 주문 제작이 가능합니다.
  • * 모바일 친화적으로, 3가지 압력의 3개 열만 표시됩니다. 더 많은 압력 데이터를 확인하려면 PC 또는 노트북에서 차트를 확인해 주세요.
  • * 제품 사양이 많아 현재 공장에서 생산 중인 제품을 주로 제공합니다. 특정 사양의 생산 여부를 확인하려면 문의해 주세요.

Applications

PCBs

PCBs

유량계는 도금, 현상, 식각 등 습식 공정에서 화학 약품의 사용량을 측정하는 데 사용됩니다. 노즐은 도금액 도포와 수세, 그리고 습식 공정의 현상 및 식각 과정에서 화학 약품을 정확하게 분사합니다.

반도체

반도체

유량계는 화학 액체와 순수한 수처리 유체의 공급을 모니터링하고, 노즐은 화학 액체의 분사를 제어하여 공정의 순도와 안정성을 보장합니다.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C SS303 SS316 Brass
1/8" 12 12 19 10 10.3 11.2
1/4" 14 15 26 20 20 19
3/8" 18 15 30 33 34 37

나사 설치

간단한 2단계로 쉽게 설치하세요!

1단계
1단계

노즐 크기가 파이프의 나사 크기와 일치하는지 확인해 주세요.

2단계
2단계

테플론 테이프를 감고, 노즐을 시계 방향으로 돌려 누출이 없도록 단단히 조여 주세요.

3단계
3단계

설치를 완료합니다.

원하시는 노즐을 찾지 못하셨나요?

원하시는 노즐을 찾지 못하셨나요?

30년 이상의 노즐 개발 및 제조 경험과 풍부한 고객 현장 지식을 바탕으로, 귀하의 필요에 맞는 이상적인 제품을 제작하도록 도와드리겠습니다!

귀하의 요구에 맞춘 맞춤형 노즐.

LORRIC은 귀하의 특정 사용 시나리오에 맞게 "유량", "각도", "유량 분포"를 맞춤 제작할 수 있습니다. 또한 특별한 충격력이나 초미세 분무와 같은 독특한 상황에도 지원을 제공합니다. 자세한 정보와 지원이 필요하시면 LORRIC 팀에 언제든지 연락해 주십시오.

유량 맞춤화 가능
유량 맞춤화 가능

고정된 압력 하에서, 일정 시간 내에 노즐이 분사하는 액체나 가스의 양.

분사 각도 맞춤화 가능
분사 각도 맞춤화 가능

분사구에서 분출되는 가스나 액체의 각도입니다.

분포 맞춤화 가능
분포 맞춤화 가능

분사된 액체에 의해 표면에 형성되는 입자의 분포.

CFD가 우리의 작업 결과를 향상시킵니다

CFD가 우리의 작업 결과를 향상시킵니다

극한 환경에서의 테스트는 노즐 개발을 돕기 위한 데이터가 필요합니다.

노즐 맞춤화의 작업 프로세스 및 주의 사항

  • 우리는 표준 운영 절차에 따라 맞춤형 노즐 서비스를 제공합니다.
  • 주의 사항
    • 최소 주문 수량 요구 사항이 있습니다
    • 독점 판매 채널은 상호 합의되어야 합니다
노즐 맞춤화의 작업 프로세스 및 주의 사항
