KG Nozzle Cone Aksial Bentuk X untuk Indstri Baja dan Lainnya

Nozzle solid cone baja tahan karat KG dirancang tahan sumbatan, memberikan semburan yang merata, dan mudah dibersihkan. Nozzle KG sangat cocok untuk aplikasi di industri baja, serta untuk pembersihan gas buang dan debu, pendinginan tangki gas, penekanan debu, pembasahan, dan pemadam kebakaran.

Brand：	LORRIC
Tipe Nozzle：	Solid Cone
Tipe Fluida：	Single-fluid
Material：	SS303, Brass
Ukuran Thread：	1/8", 1/4", 3/8"

Unduh File

Dapatkan Penawaran Sekarang

Nozzle Full Cone Aksial Bentuk X

Cairan mengalir melalui baffle (penyekat) multi-pori atau berbentuk X, menciptakan aliran berputar. Saat keluar, gaya sentrifugal membentuk pola semprotan melingkar. Nozzle solid cone ini bekerja optimal pada tekanan rendah, memberikan cakupan luas dan tetesan yang merata, sangat cocok untuk proses semikonduktor, distribusi bahan kimia, dan pelapisan.

Pola Semprotan Nozzle Full Cone

Nozzle single-fluid (cairan tunggal) menghasilkan bentuk semprotan kerucut, dikenal sebagai nozzle full cone atau disebut juga sebagai solid cone, yang menghasilkan pola melingkar.

Pelajari lebih lanjut : Pola Semprotan Nozzle

Distribusi aliran berbentuk bukit

Nozzle semprotan full cone menghasilkan volume semprotan maksimum di bagian tengah dan berkurang di bagian tepi, membentuk distribusi berbentuk gundukan. Ideal untuk aplikasi dengan dampak terkonsentrasi seperti pembersihan permukaan. Untuk semprotan yang merata, pasang nozzle lebih dekat satu sama lain agar area cakupan saling tumpang tindih dan memastikan hasil yang lebih merata serta konsisten.
Pelajari lebih lanjut: Distribusi Aliran Nozzle

Pilihan Material

SS303
BRASS

Tentang Toleransi Teknik

Toleransi Laju Aliran

Toleransi laju aliran berada dalam rentang plus atau minus 5% dari laju aliran standar.

Toleransi Sudut

Toleransi sudut berada dalam rentang plus atau minus 5% dari sudut standar.

Jaminan Material

Logam

Kami menggunakan logam berkualitas tinggi untuk memproduksi nozzle yang solid dan tahan lama melalui proses pemotongan detail.

Plastik

Kami menjamin penggunaan plastik berkualitas yang tidak melalui proses daur ulang.

Berkualitas Tinggi

Setiap bahan kami peroleh dari pemasok terkemuka global.

Silakan lakukan pemesanan berdasarkan informasi berikut

Pilih nozzle yang paling sesuai dengan kebutuhan Anda berdasarkan panduan pemilihan di bawah ini:
- Tentukan diameter nozzle (ukuran thread) dan spesifikasi yang sesuai dengan kebutuhan Anda.
- Pilih laju aliran semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Tentukan sudut semprotan untuk setiap nozzle, silakan merujuk pada tabel di bawah ini.
- Pilih material nozzle. Lingkungan aplikasi yang berbeda memerlukan material yang berbeda. Silakan pilih material nozzle yang tepat berdasarkan lingkungan penggunaan Anda.

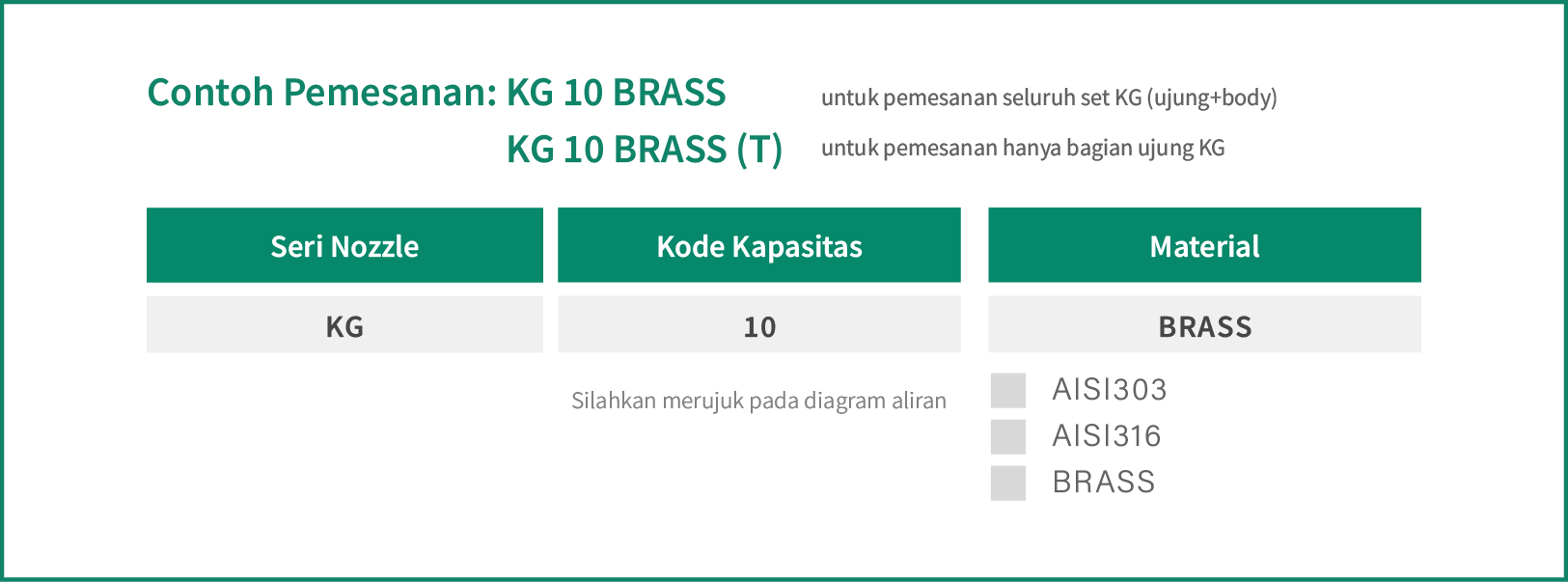

Contoh spesifikasi: BSPT KG 10 BRASS - (tip-body) KG 10 BRASS (T) - (tip). Setiap angka merujuk pada pilihan dan arti berikut:

Pilih satuan

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	5.0 kgf/cm²	10 kgf/cm²
70°	10	3.10	3.67	4.38	5.37	6.20	6.93	7.59	9.80	13.86

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.5 MPa	1 MPa
70°	10	3.13	3.70	4.43	5.42	6.26	7.00	7.67	9.90	14.00

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	0.5 bar	0.7 bar	1.0 bar	1.5 bar	2.0 bar	2.5 bar	3.0 bar	5.0 bar	10 bar
70°	10	3.13	3.70	4.43	5.42	6.26	7.00	7.67	9.90	14.00

Sudut Semprotan	Kode Kapasitas	Kapasitas pada Tekanan									Capacity at Pressure
Sudut Semprotan	Kode Kapasitas	7 psi	10 psi	15 psi	20 psi	28 psi	30 psi	40 psi	80 psi	150 psi
70°	10	0.81	0.97	1.19	1.37	1.62	1.68	1.94	2.75	3.76

* Tekanan Standar: Kolom dengan tulisan berwarna merah.
* Produk ini tersedia untuk sudut semprotan 90° dan 120° yang dapat dipesan sesuai permintaan.
* Untuk tampilan yang mobile-friendly, hanya 3 kolom dengan 3 jenis tekanan yang akan ditampilkan. Untuk data tekanan lebih lanjut, silakan periksa tabel di PC atau laptop.
* Karena banyaknya spesifikasi produk, kami terutama menawarkan produk berdasarkan lineup produk saat ini dari pabrik kami. Jika Anda perlu mengonfirmasi apakah spesifikasi tertentu masih diproduksi, silakan hubungi kami.

Applications

Industri Baja

Flowmeter memantau aliran air dan gas untuk efisiensi optimal, sedangkan nozzle mengontrol penyemprotan cairan kimia untuk kualitas lapisan yang merata.

Size

Thread(BSPT)	Size(mm)		Weight(g)
Thread(BSPT)	A	B	SS303	SS316	Brass
3/8"外牙	21	46.9	10.4	10.6	11.5
