流量計中不可或缺的元件 O-ring

Bobby Brown

更新 2023-10-25

本文摘要

O-ring的基本概念：O-ring是一種橡膠圈，用於防止液體或氣體從機器連接處洩漏。它在工業領域中廣泛應用，如管道、氣壓系統、液壓系統和機械密封。
O-ring的運作原理：雖然O-ring是固體，但它的特性使它能夠填補密封槽和密封表面之間的間隙，形成高效的密封狀態，防止氣體或液體泄漏。
O-ring的優點與特性：O-ring具有成本低、體積小、重量輕、不需頻繁更換等優點。它還具有良好的耐磨性、抗化學腐蝕性，並且在廣泛的壓力、溫度和公差範圍內可密封組件。
選擇適合材質的O-ring：O-ring的選擇應基於化學相容性、使用溫度、密封壓力、潤滑要求、硬度、尺寸和成本等因素。文章提供了不同材質O-ring的性能比較表格。
O-ring的保養與維護：為確保O-ring的正常運作，文章建議選擇適當的材質，保持表面清潔，避免過度壓縮，定期更換O-ring，以及適當的儲存方式。

市面上流量計由數種不同元件組成，包含接頭、螺帽、三通管、主機、O-ring等，其中O-ring更是廣泛應用於各種設備與產業。本文將介紹業界廣泛應用的元件-O-ring

一、什麼是 O-ring？

O-ring 又被稱Ｏ型環、O環、O型圈、O令、歐阿令股、或歐令，是一種常用於密封裝置的橡膠圈，用於防止液體或氣體通過機器的連接處產生滲漏，其可靠性和密封性在工業領域中被廣泛應用，例如管道、氣壓系統、液壓系統、機械密封等。它們通常由彈性高的橡膠材料製成，有著不同的尺寸和形狀，取決於它們的用途，最常見的 O-ring 為圓形，但也有方形、扁平狀、和矩形等形狀的 O-ring 。

| 圓形 O-ring 實體照

二、O-ring 的運作原理為何？

O-ring 雖是固體，但它的特性就像是一個不可壓縮、粘度高的液體，透過組件與組件間的擠壓，使其拉伸和膨脹，填補密封槽和密封表面之間的間隙，形成一個緊密的密封狀態，防止氣體或液體從中逸出。[1](如下圖)

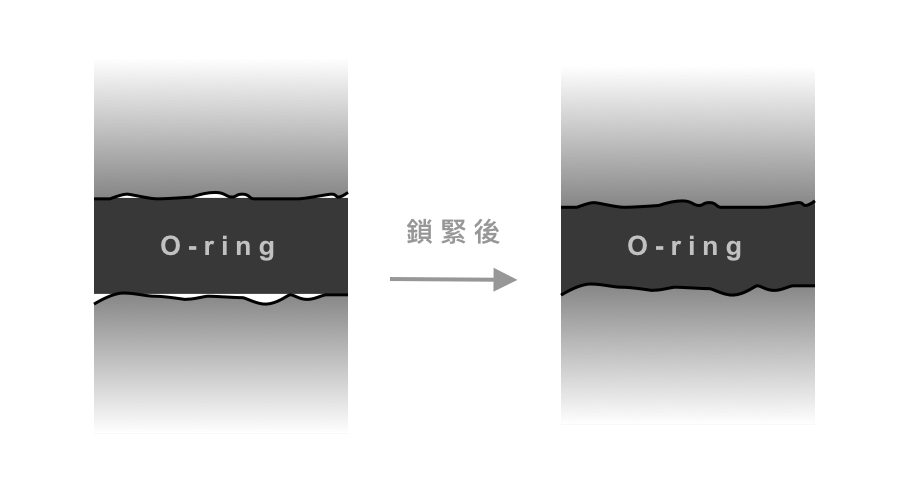

| O-ring 透過組件間的擠壓，使其拉伸和膨脹，填補密封槽和密封表面煎的間隙

三、O-ring 的優點與特性

成本低、體積小、重量輕、不需頻繁替換。
具有良好的耐磨性和抗化學腐蝕性。
安裝簡單並可達到密閉效果。
可以在很寬的壓力、溫度和公差範圍內密封組件。
因擰緊沒有臨界扭矩，因此不太會造成結構上的損壞。
與高密度的組件接合較不易受損。
功能失效容易識別。

四、如何選擇適合材質的 O-ring？

根據化學相容性、使用溫度、密封壓力、潤滑要求、硬度、尺寸和成本等條件，O-ring 有著 FEPM、EPDM、NBR、VITON、VITON-F 等多元材料選擇。每種材質都具有不同特性和適用範圍，使用者在選配 O-ring 的過程中可參考 LORRIC 所整理各材質對不同化學品耐化性清單來選擇適合所處環境的 O-ring 材質，此外 O-ring 材質價格高低在於其耐化性而非其防變性，價格越高的 O-ring 不一定有更長的使用壽命，因此有時候使用越貴的材質製作 O-ring ，而忽視環境因素，壽命有可能比其他材質更短。[2][3][4][5]
以下為各材質 O-ring 性能比較表，供各位選配時參考：

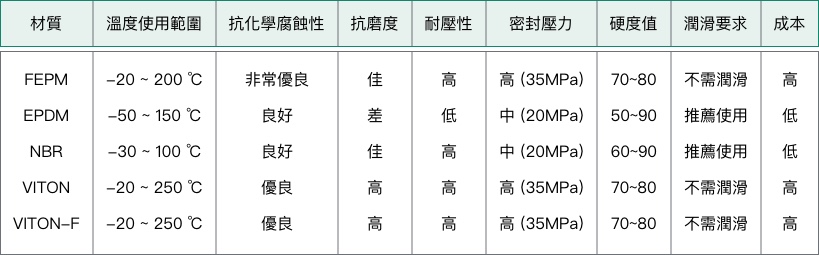

| 各材質 O-ring 性能比較表

*耐壓性：指其在受到壓力下不易變形或破裂，而「密封壓力」則是指其在實際使用中所能承受的最大壓力，以確保有效的密封性能。
*密封壓力：O-ring 在使用過程中所需承受的最大壓力。通常 O-ring 在其設計和選用時需要考慮密封所需的最大壓力，以確保其能夠有效地密封。如果密封壓力超過 O-ring 的承受範圍，就會導致洩漏或者 O-ring 破裂等問題。因此，選擇合適的 O-ring 需要考慮到所需的密封壓力。
*硬度值：一般以 Shore A 硬度計測量，單位為度（如70 Shore A）。這個值越高，意味著材料越硬，越難被壓縮。硬度會影響到 O-ring 的密封性能和彈性，不同的應用需要不同硬度的 O-ring 。
*注意：因各工廠所製作的 O-ring 成分比例不依，建議選購前先與廠商做諮詢確認，以確保 O-ring 的使用達到最佳效果。
