MWP 나일론 플라스틱 중공 원뿔형 노즐

Name: MWP 나일론 플라스틱 중공 원뿔형 노즐
Brand: LORRIC
Price: Please inquire

대만산 NYLON 플라스틱 단일 유체 공심 원뿔 노즐은 균일한 충격력을 제공하며, 이물질 통과 직경이 더 크고 분무 입자가 작습니다. 2피스 설계로 용이한 분해 및 세척이 가능하며, 주로 가스 세정, 먼지 억제, 냉각 등의 응용에 사용됩니다.

즉시 문의

중공 원뿔형 노즐

액체는 노즐 내부의 공동 구조에서 소용돌이를 형성하며, 곡선형 출구를 통해 중공 원뿔 형태의 분무 모양을 형성합니다. 중공 원뿔 노즐은 세정탑, 냉각, 먼지 억제, 가습 등의 분야에 널리 사용되며, 큰 채널 직경으로 인해 막힘이 적고 미세한 분무 효과를 제공합니다.

단유체 노즐로, 분무 패턴이 내부가 중공인 원뿔 형태로 되어 있어 중공 원뿔 노즐이라고 합니다. 상단에서 아래로 볼 때, 분사된 표면에 형성된 패턴은 중공 형태의 원형입니다.

중공 원뿔 노즐의 유동장 분포는 양쪽이 강하고 중앙이 약한 계곡형 유동장 분포를 나타냅니다.

노즐은 분리 가능한 육각 나사형 상부 커버로 설치가 용이하며, 막힘이 발생하더라도 유지보수 및 청소가 간편합니다.

특수한 직각형 디자인으로 유량이 증가하며, 내부에 복잡한 유로 구조가 없어 노즐 막힘을 최소화합니다.

유량 공차는 표준 유량의 ±10%입니다

각도 공차는 표준 각도의 ±10도입니다

우리는 전체 단조봉을 사용하여 선반 가공으로 견고하고 내구성 있는 금속 제품을 만듭니다.

우리는 재활용 소재를 절대 사용하지 않으며, 플라스틱 제품의 높은 품질과 성능을 유지합니다.

모든 재료는 세계 일류 공급업체에서 구매하며, 각 재료에는 고품질을 보증하는 인증서가 첨부되어 있습니다.

Please choose the nozzle that best suits your requirements based on the selection guidelines provided below.
- For a 1/4" base with internal thread, choose a matching 1/4" external threaded nozzle, and ensure base thread is NPT or BSPT.
- Choose the H or NH series for a one-piece fan nozzle that fits your needs.
- To find the nozzle flow rate that matches your requirements, specifically the spray flow rate for each nozzle based on your needs, please consult the "Flow Rate and Angle Comparison Chart" below.
- To determine the nozzle angle that meets your requirements, which corresponds to the spray coverage area of each nozzle based on your needs, please consult the "Flow Rate and Angle Comparison Chart" below.
- Choose the right nozzle material to match your needs, as different environments demand specific materials. Select accordingly based on your usage context.

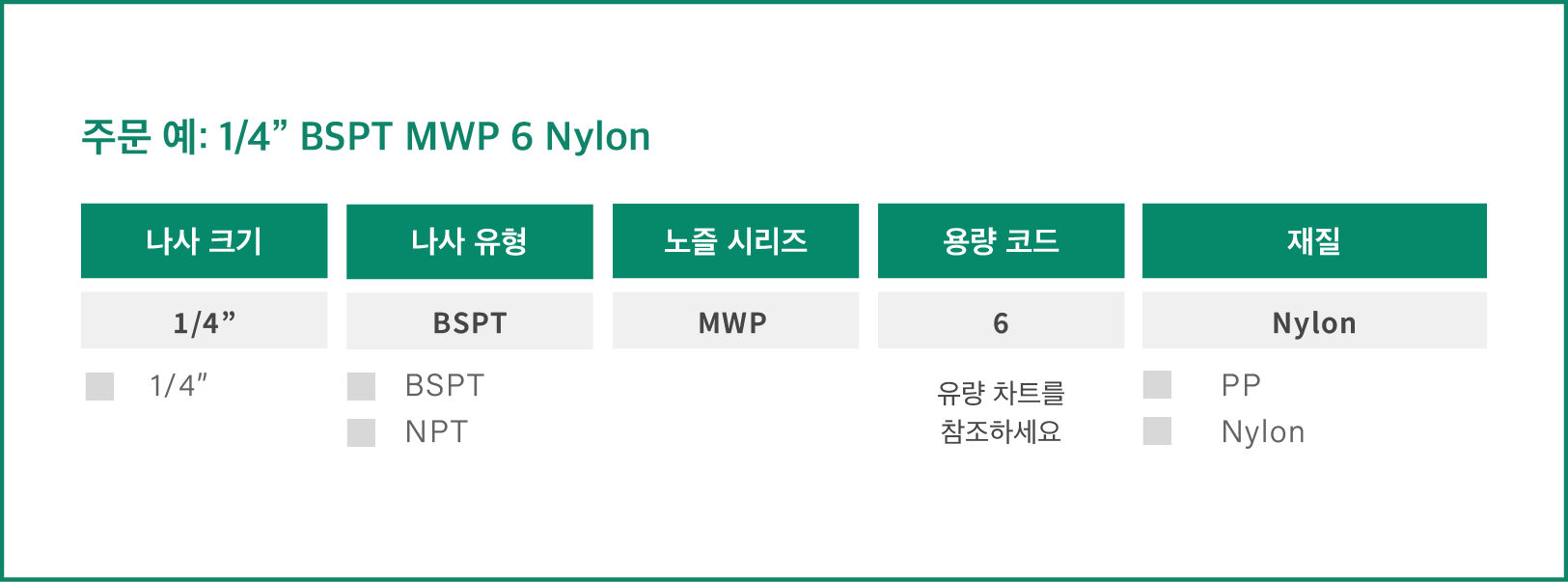

Example specification: 1/4” BSPT MWP 6 NYLON. Each number corresponds to the following options and meanings.

Select
Unit

Spray Angle	Capacity Code	Capacity at Pressure									Capacity at Pressure
Spray Angle	Capacity Code	0.5 kgf/cm²	0.7 kgf/cm²	1.0 kgf/cm²	1.5 kgf/cm²	2.0 kgf/cm²	2.5 kgf/cm²	3.0 kgf/cm²	4.0 kgf/cm²	6.0 kgf/cm²
60°	6	1.00	1.18	1.41	1.73	2.00	2.24	2.45	2.83	3.46

Spray Angle	Capacity Code	Capacity at Pressure									Capacity at Pressure
Spray Angle	Capacity Code	0.05 MPa	0.07 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.25 MPa	0.3 MPa	0.4 MPa	0.6 MPa
60°	6	1.01	1.19	1.43	1.75	2.02	2.26	2.47	2.86	3.50

Spray Angle	Capacity Code	Capacity at Pressure									Capacity at Pressure
Spray Angle	Capacity Code	0.5 bar	0.7 bar	1 bar	1.5 bar	2 bar	2.5 bar	3 bar	4 bar	6 bar
60°	6	1.01	1.19	1.43	1.75	2.02	2.26	2.47	2.86	3.50

Spray Angle	Capacity Code	Capacity at Pressure									Capacity at Pressure
Spray Angle	Capacity Code	7 psi	10 psi	15 psi	20 psi	28 psi	40 psi	50 psi	70 psi	90 psi
60°	6	0.26	0.31	0.38	0.44	0.52	0.63	0.70	0.83	0.94

* Standard Pressure: Column in red.
* This product for spray angle 90° and 120° is able to be made to order.
* For mobile friendly, only 3 column with 3 kinds of pressure will be displayed. For more pressure data, please check the chart on PC or laptop.
