F201 물, 공기 유량계 1/2"-3/4" 파이프 직경, 1.0-10LPM ~ 5.0-50LPM

Effortless installation and precise flow control with our compact, leak-proof design water rotameter, air rotameter. Featuring a patented dual-pointer and laser-engraved scale for accurate monitoring, this product offers space-saving convenience and reliable performance.

Brand: LORRIC
Adapter size: 1/2" , 3/4"
Body material: PC / PSU
Applicable fluid: Tap water  (PC)
  Acid-base solutions (PSU)
  Air (F201 Air)
Float material: SS316, Ti, Hastelloy C
Measure accuracy: ± 5% OR
Pressure resistance:
5.0kg/cm²


제품의 특징

LORRIC 유량계

다른 기능



  • 쉽고 명확한 유량 범위 관리를 위한 특허 받은 이중 표시기 설계.

  • 레이저 새겨진 학위 저울은 더 나은 가독성과 긴 수명을 제공합니다.

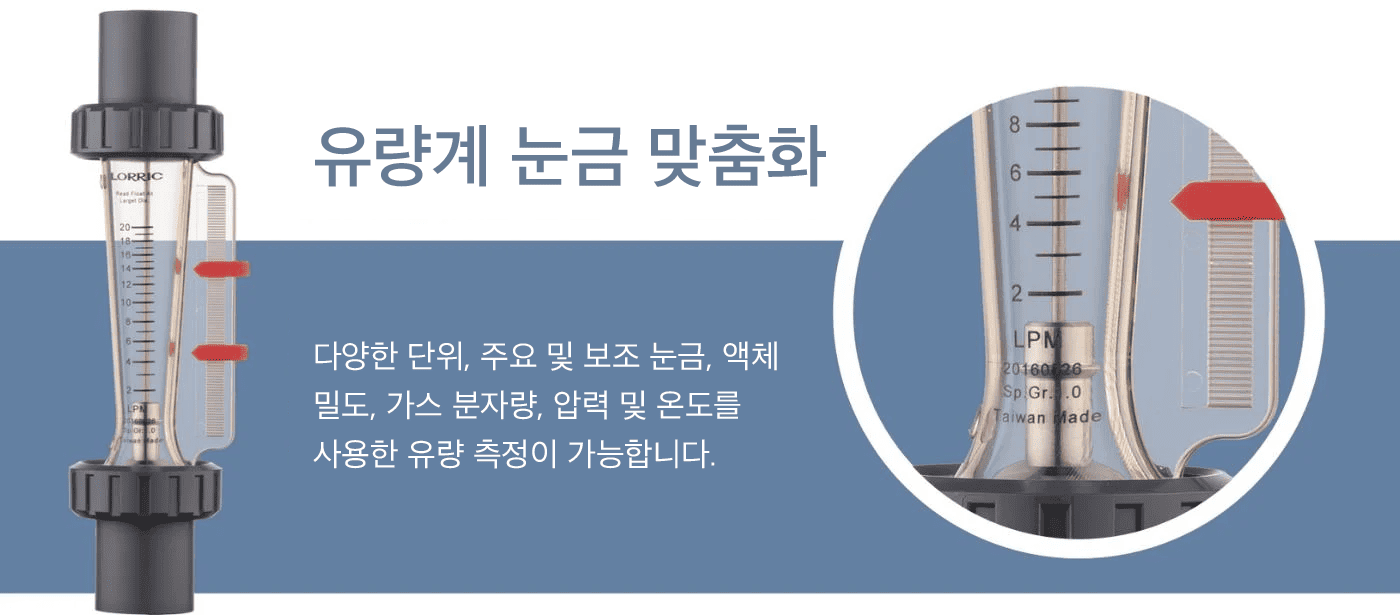

  • 사용자 정의 단위 및 비중 (SG)에서 사용할 수 있습니다.

  • 유량계의 각 배치는 최고의 정밀 보증을 위해 배달 전에 교정됩니다.

  • Hastelloy 플로트는 특정 높은 PH 액체 사용에 사용할 수 있습니다.

  • 수직 조인트는 공간 절약 설치에 사용할 수 있습니다.

  • 작동 조건:
    풀 스케일 정확도 : ±5 % F.S.
    작동 압력 : 5.0kg / cm²

LORRIC 유량계







왜 LORRIC 유량계인가?

「정확성」이 전부입니다!

특허받은 듀얼 인디케이터

쉽고 명확한 유량 범위 관리를 위한 특허받은 이중 표시기 설계.

레이저 새겨진 학위 비늘

레이저 새겨진 학위 스케일은 더 나은 가독성과 더 긴 수명을 제공합니다.

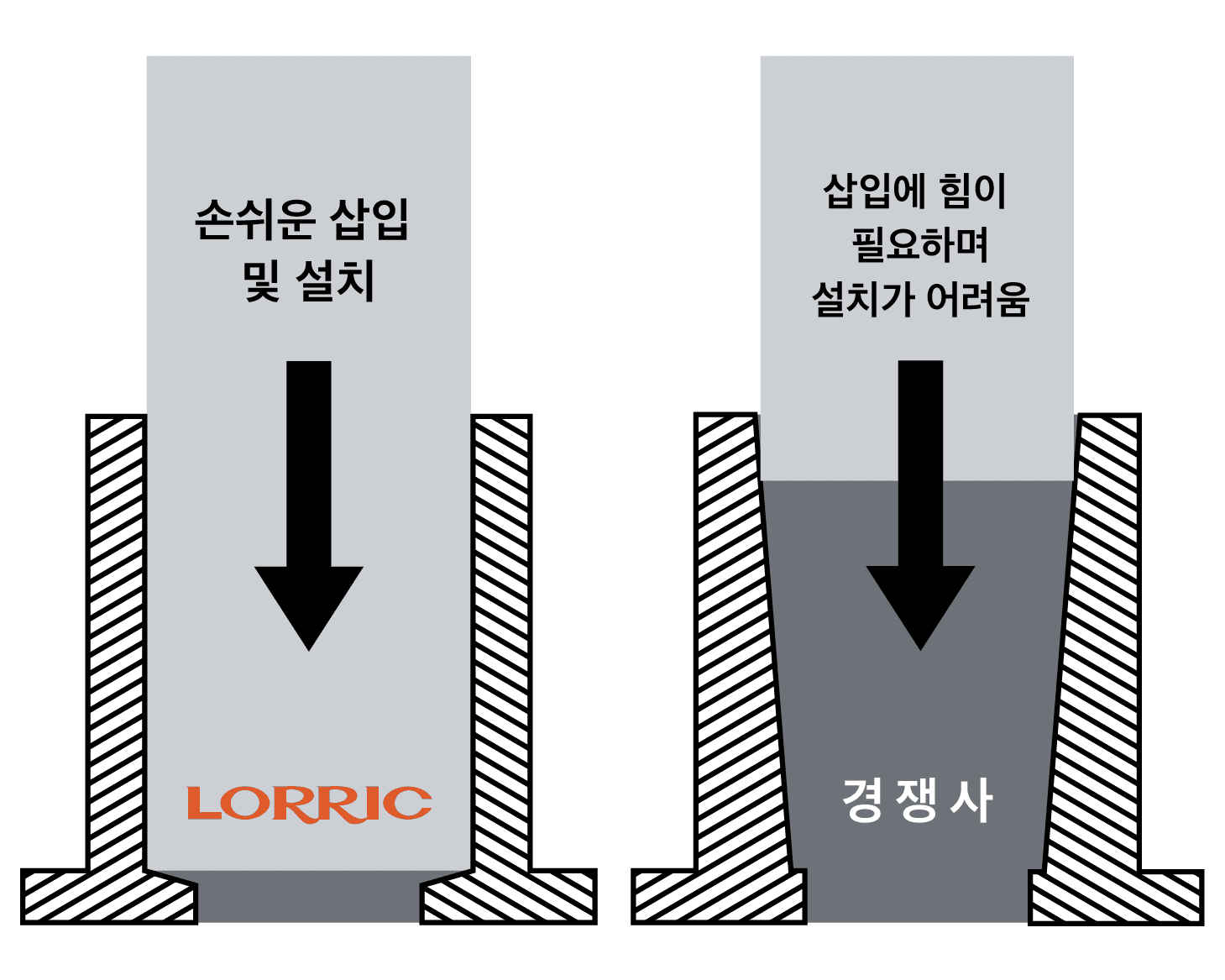

플로트를위한 섬세한 가공

우리는 노즐 생산의 견고한 가공 경험의 20 년 이상을 기반으로 플로트를 생산합니다. 그것은 모든 플로트가 최고의 현장 성능을위한 최상의 안정적인 품질과 우수한 유량 분포를 가지고 있습니다.
LORRIC 유량계
LORRIC 유량계
LORRIC 유량계



사양

아래 정보에 따라 주문하십시오.


LORRIC 유량계에 대한 주문을 청구하는 방법은 무엇입니까?

  • • 압력, 유량 및 스프레이 각도의 요구 사항에 따라 위에서 제공 한 용량 및 각도 차트로 정확한 용량 코드를 찾을 수 있습니다.

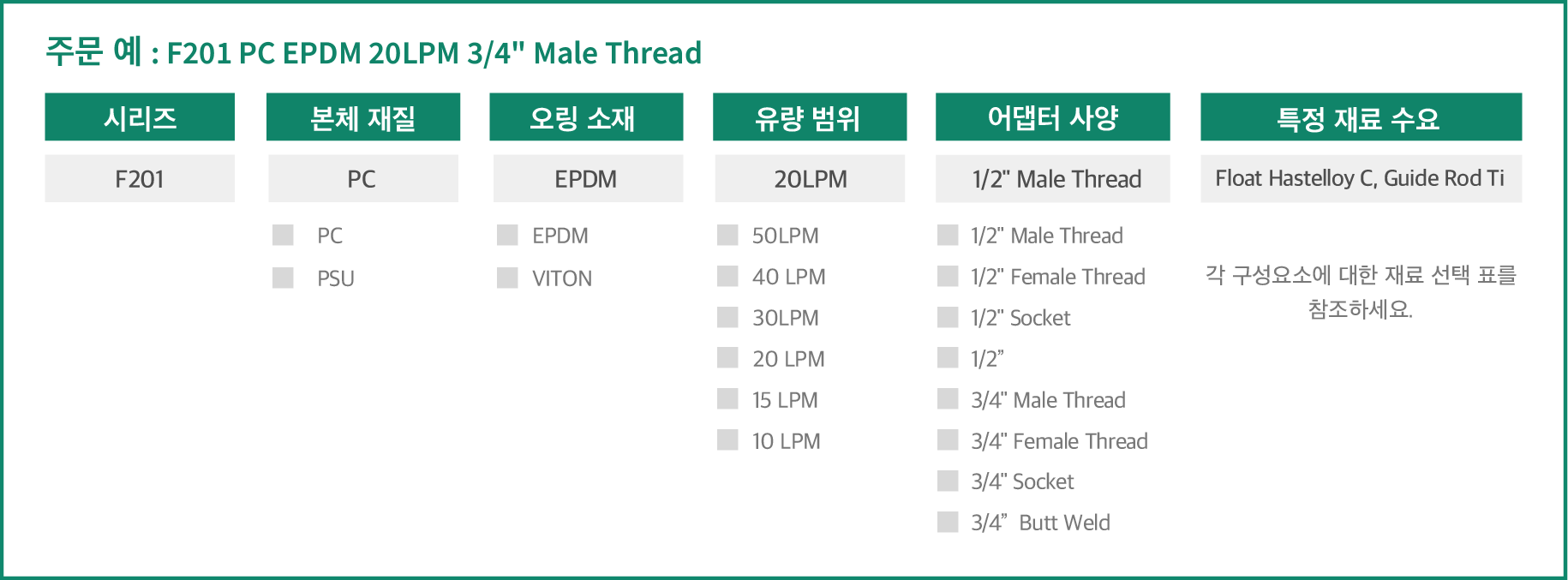

  • • LORRIC에 주문하려면 다음 주문 예제를 참조하십시오
  •   예시 :
  • LORRIC 유량계

table
LORRIC 유량계
시리즈 F201 PC F201 PSU F201H PSU F201A PSU
적용 가능한 액체

수돗물

Tap Water or non-organic Solvents

일반 스테인레스 스틸에는 사용할 수 없는 특수 산-염기 용액

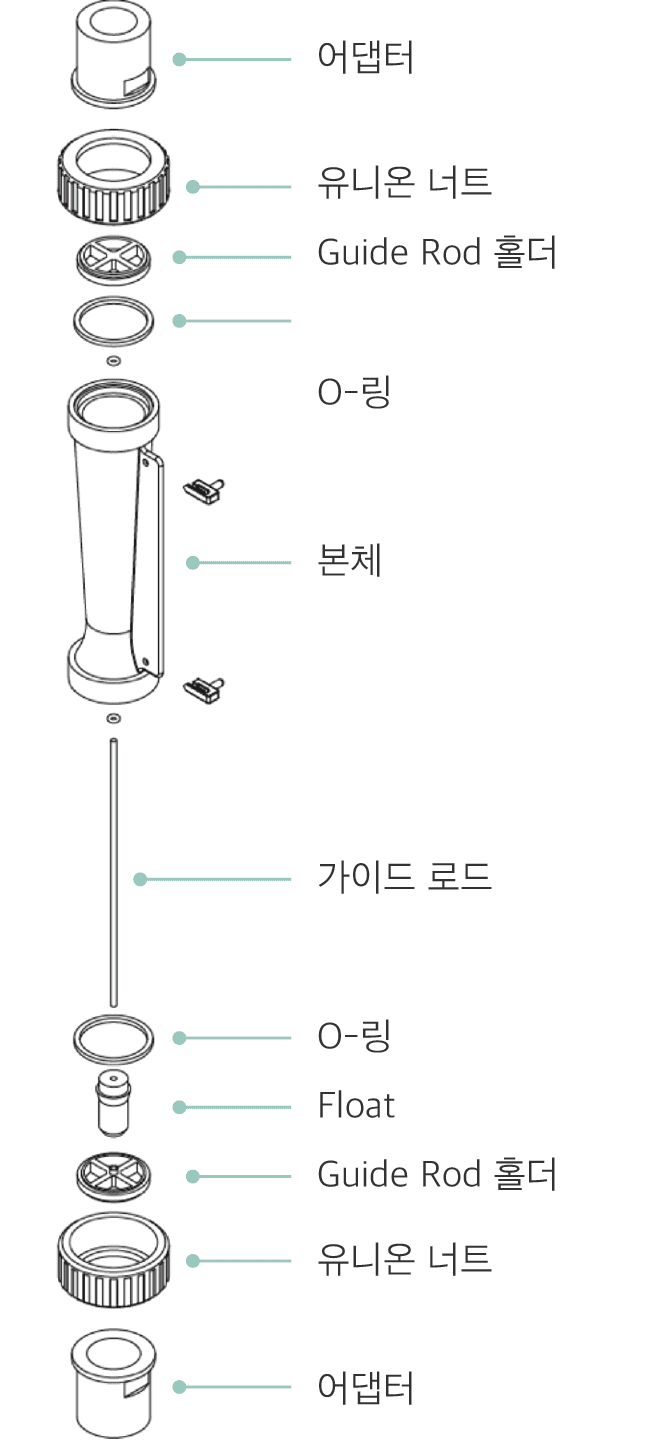

가스
바디 재질 PC PSU PSU PSU
플로트 재료 AISI 316 AISI 316 Ti / Hastelloy C PVC / AISI 316 / Ti
가이드 로드 재질  AISI 316 / Hastelloy C
O 링 재질
EPDM / VITON
유니온 너트 재질 UPVC
가이드 로드 바닥 재질 PP
플로우 레인지 (L/min) 1.0 - 10 L/min 3.0 - 30 NLPM
1.5 - 15 L/min 5.0 - 50 NLPM
2.0 - 20 L/min 10 - 100 NLPM
3.0 - 30 L/min 35 - 350 NLPM
4.0 - 40 L/min 50 - 500 NLPM
5.0 - 50 L/min 100 - 1000 NLPM
어댑터 크기 및 재질
1/2"
외부
BSPT UPVC / PP
내부 BSPT UPVC / PP
NPT UPVC / PP
샵관 UPVC
관대관용접 PP
3/4"
외부
BSPT UPVC / PP
NPT UPVC / PP
내부 BSPT UPVC / PP
NPT UPVC / PP
샵관 UPVC
관대관용접 PP
  • * 액체 유량계는 20 ° C의 물에 대해 교정됩니다. 가스 유량계는 정상 조건에 맞게 교정됩니다. (0°C, 1기압)
  • * 모든 어댑터는 주문하기 위해 제조 될 수 있습니다, 가격과 리드 타임을 위해 저희에게 연락하십시오. 사양 : 어댑터 1/2 "NPT 남성 / 여성 스레드 (UPVC / PP / PSU) 유형은 맞춤 제작되었으므로 자세한 내용은 문의하십시오. 우리의 유량계 본체와 부품이 귀하의 솔루션에 수용 가능한지 이해하려면 내화학성 차트를 참조하십시오.
  • * 상기 온도 정보는 참조용일 뿐이며 모든 환경에 적용되지 않을 수 있습니다.
  • * 유속 범위 및 재료 이상은 표준 사양을위한 것입니다. 사용 및 환경 조건에 따라 적절한 제품을 선택하십시오. 당신은 어떤 요구와 충고든지를 위해 저희에게 직접 연락하는 환영받다.
크기
                                                                                                        단위:mm
어댑터 사양   A     B   C   D     E
3/4" 외부 192 102 45 51 56
3/4" CNS 194 102 46 51 56
3/4" ASTM 195 102 46.5 51 56
3/4" JIS 194 102 46 51 56
3/4" DIN 195 102 46.5 51 56
1/2" 외부 182 102 40 51 56
1/2" 내부 192 102 45 51 56
1/2" PP 내부 192 102 45 51 56
1/2" CNS 184 102 41 51 56
1/2" ASTM 184 102 41 51 56
1/2" JIS 184 102 41 51 56
1/2" DIN 187 102 42.5 51 56
PP OD20
ID15.3
192 102 41 51 56.5









LORRIC 유량계









설치
1 단계
파이프를 수직으로 설정하십시오.
2 단계
분해 어댑터는 유량계 몸체 양 끝을 형성합니다.
3 단계
어댑터를 파이프와 연결 (유니온 너트 포함)
LORRIC 유량계
LORRIC 유량계
LORRIC 유량계


3-1 단계.
스레드 유형: 단단한 연결을 위해 테프론 테이프를 먼저 감싸십시오.



3-2 단계
용접 유형 : 접착 어댑터와 파이프, 둘 다 함께 연결.



4 단계
접착제가 건조되고 안정 된 후, 손으로 엉덩이가있는 몸과 어댑터를 단단히 연결하십시오.



LORRIC 유량계
LORRIC 유량계
LORRIC 유량계


자세한 설치 지침
