VH 單件式扇形噴嘴

扇形, 單件式,塑膠
應用於
PCB電路板剝膜製程│高壓清洗
粉塵碎石洗淨│氣態洗滌│溶液散佈
潤濕│鋼鐵冷卻│消防水幕

下載單頁目錄

產品特性
  • 噴灑型式為扇型,噴霧形狀為單線狀兩側漸縮(tapered edge),呈現中間較強兩端漸弱的山形流場分佈。
  • 噴霧單件式設計。

  • PVDF材質有極佳的耐藥品特性,且材質硬度高能有較長的使用年限。

  • 標準操作壓力:3.0 kgf/cm²
  • 流量公差:± 5% @ 3.0 ± 0.1 kgf/cm²

  • 角度公差:± 5° @ 3.0 ± 0.1 kgf/cm²

  • 射角誤差:± 3°

  • 產品應用:

      ● 清洗:車輛、貨櫃、濾網、粉塵、碎石、金屬、金屬零件、機械、鋼板、各

                    式容器、高壓清洗、電路版濕製程、TFT-LCD清洗製程、工具機清



      ● 冷卻:氣體、桶槽、機械裝置、金屬、屋頂 等。

      ● 散佈:潤濕、化學藥品(蝕刻液、潤滑液、防 蟲液等)、水幕(防火、防塵

                    、防臭等)。

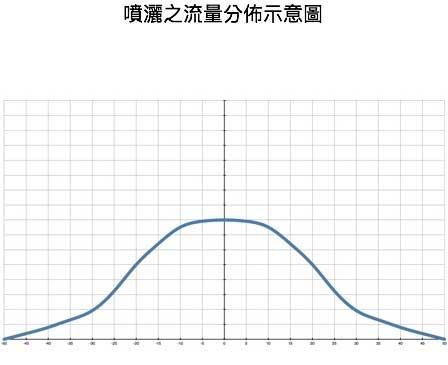

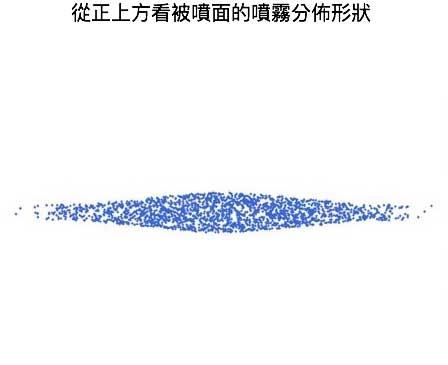

噴灑形狀 及 流量分佈示意圖

規格

請根據以下資訊訂購您所需噴嘴產品


如何訂購LORRIC噴嘴

  • • 依照您在壓力、流量、角度的需求,找到對應的流量代碼。
  • • 利用以下訂購範例的資訊提供方式與我們溝通與訂購您所需的噴嘴。
  •   訂購範例:

單位
選擇
  • *
  • *
  • *
  • *
噴角 流量代碼 Thread 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 0.5
kgf/cm²
1.0
kgf/cm²
2.0
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
8.0
kgf/cm²
10.0
kgf/cm²
15.0
kgf/cm²
65° 01 V
V

0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
65° 02 V
V

0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
65° 2.5 V
V

0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
65° 03 V
V

0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
65° 04 V
V

0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
65° 05 V
V

0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
65° 06 V
V

0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
65° 07 V V

1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
65° 7.5 V V

1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
65° 08 V V

1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
65° 09 V V

1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
65° 10 V V
1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
65° 12.5 V V
2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
65° 15 V V
2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
65° 20 V V
3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
65° 25
V
3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
65° 30
V V
4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
65° 35
V V
5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
65° 40
V V
6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
65° 50
V V
7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
65° 60

V
9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
65° 80

V
12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
65° 100

V
15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
80° 01 V
V

0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
80° 02 V
V

0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
80° 2.5 V
V

0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
80° 03 V
V

0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
80° 04 V
V

0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
80° 05 V
V

0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
80° 06 V
V

0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
80° 07 V V

1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
80° 7.5 V V

1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
80° 08 V V

1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
80° 09 V V

1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
80° 10 V V
1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
80° 12.5 V V
2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
80° 15 V V
2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
80° 20 V V
3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
80° 25
V
3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
80° 30
V V
4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
80° 35
V V
5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
80° 40
V V
6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
80° 50
V V
7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
80° 60

V
9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
80° 80

V
12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
80° 100

V
15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
90° 01 V
V

0.16 0.23 0.32 0.39 0.45 0.55 0.64 0.71 0.87
90° 02 V
V

0.32 0.45 0.64 0.78 0.90 1.11 1.28 1.43 1.75
90° 2.5 V
V

0.40 0.56 0.80 0.98 1.13 1.38 1.60 1.78 2.19
90° 03 V
V

0.48 0.68 0.96 1.17 1.35 1.66 1.92 2.14 2.62
90° 04 V
V

0.64 0.90 1.28 1.56 1.81 2.21 2.55 2.86 3.50
90° 05 V
V

0.80 1.13 1.60 1.96 2.26 2.76 3.19 3.57 4.37
90° 06 V
V

0.96 1.35 1.92 2.35 2.71 3.32 3.83 4.28 5.25
90° 07 V V

1.12 1.58 2.23 2.74 3.16 3.87 4.47 5.00 6.12
90° 7.5 V V

1.20 1.69 2.39 2.93 3.39 4.15 4.79 5.35 6.56
90° 08 V V

1.28 1.81 2.55 3.13 3.61 4.42 5.11 5.71 6.99
90° 09 V V

1.44 2.03 2.87 3.52 4.06 4.98 5.75 6.42 7.87
90° 10 V V
1.60 2.26 3.19 3.91 4.51 5.53 6.39 7.14 8.74
90° 12.5 V V
2.00 2.82 3.99 4.89 5.64 6.91 7.98 8.92 10.93
90° 15 V V
2.39 3.39 4.79 5.87 6.77 8.29 9.58 10.71 13.11
90° 20 V V
3.19 4.51 6.39 7.82 9.03 11.06 12.77 14.28 17.49
90° 25
V
3.99 5.64 7.98 9.78 11.29 13.82 15.96 17.85 21.86
90° 30
V V
4.79 6.77 9.58 11.73 13.54 16.59 19.16 21.42 26.23
90° 35
V V
5.59 7.90 11.17 13.69 15.80 19.35 22.35 24.99 30.60
90° 40
V V
6.39 9.03 12.77 15.64 18.06 22.12 25.54 28.55 34.97
90° 50
V V
7.98 11.29 15.96 19.55 22.57 27.65 31.93 35.69 43.72
90° 60

V
9.58 13.54 19.16 23.46 27.09 33.18 38.31 42.83 52.46
90° 80

V
12.77 18.06 25.54 31.38 36.12 44.24 51.08 57.11 69.94
90° 100

V
15.96 22.57 31.93 39.10 45.15 55.30 63.85 71.39 87.43
噴角 流量代碼 Thread 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 0.05
MPa
0.1
MPa
0.2
MPa
0.3
MPa
0.4
MPa
0.6
MPa
0.8
MPa
1.0
MPa
1.5
MPa
65° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
V

0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
65° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V
3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
65° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
65° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
65° 60

V
9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
V

0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
80° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V
3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
80° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
80° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
80° 60

V
9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
V

0.32 0.45 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.81 5.41 6.62
90° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V
3.22 4.56 6.45 7.90 9.12 11.17 12.90 14.42 17.66
90° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.79 28.83 35.52
90° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.04 44.14
90° 60

V
9.67 13.68 19.34 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
噴角 流量代碼 Thread 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 0.5
bar
1.0
bar
2.0
bar
3.0
bar
4.0
bar
6.0
bar
8.0
bar
10.0
bar
15.0
bar
65° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
65° 02 V
V

0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
65° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
65° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
65° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
65° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
65° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
65° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
65° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
65° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
65° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
65° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
65° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
65° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
65° 20 V V
3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
65° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
65° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
65° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
65° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
65° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
65° 60

V
9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
65° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
65° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
80° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
80° 02 V
V

0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
80° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
80° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
80° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
80° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
80° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
80° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
80° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
80° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
80° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
80° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
80° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
80° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
80° 20 V V
3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
80° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
80° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
80° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
80° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
80° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
80° 60

V
9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
80° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
80° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
90° 01 V
V

0.16 0.23 0.32 0.39 0.46 0.56 0.64 0.72 0.88
90° 02 V
V

0.32 0.46 0.64 0.79 0.91 1.12 1.29 1.44 1.77
90° 2.5 V
V

0.40 0.57 0.81 0.99 1.14 1.40 1.61 1.80 2.21
90° 03 V
V

0.48 0.68 0.97 1.18 1.37 1.68 1.93 2.16 2.65
90° 04 V
V

0.64 0.91 1.29 1.58 1.82 2.23 2.58 2.88 3.53
90° 05 V
V

0.81 1.14 1.61 1.97 2.28 2.79 3.22 3.60 4.41
90° 06 V
V

0.97 1.37 1.93 2.37 2.74 3.35 3.87 4.33 5.30
90° 07 V V

1.13 1.60 2.26 2.76 3.19 3.91 4.51 5.05 6.18
90° 7.5 V V

1.21 1.71 2.42 2.96 3.42 4.19 4.84 5.41 6.62
90° 08 V V

1.29 1.82 2.58 3.16 3.65 4.47 5.16 5.77 7.06
90° 09 V V

1.45 2.05 2.90 3.55 4.10 5.03 5.80 6.49 7.95
90° 10 V V
1.61 2.28 3.22 3.95 4.56 5.58 6.45 7.21 8.83
90° 12.5 V V
2.01 2.85 4.03 4.94 5.70 6.98 8.06 9.01 11.04
90° 15 V V
2.42 3.42 4.84 5.92 6.84 8.38 9.67 10.81 13.24
90° 20 V V
3.22 4.56 6.45 7.90 9.12 11.19 12.90 14.42 17.66
90° 25
V
4.03 5.70 8.06 9.87 11.40 13.96 16.12 18.02 22.07
90° 30
V V
4.84 6.84 9.67 11.85 13.68 16.75 19.34 21.63 26.49
90° 35
V V
5.64 7.98 11.28 13.82 15.96 19.54 22.57 25.23 30.90
90° 40
V V
6.45 9.12 12.90 15.79 18.24 22.34 25.75 28.83 35.32
90° 50
V V
8.06 11.40 16.12 19.74 22.80 27.92 32.24 36.06 44.14
90° 60

V
9.67 13.68 19.23 23.69 27.36 33.50 38.69 43.25 52.97
90° 80

V
12.90 18.24 25.79 31.59 36.47 44.67 51.58 57.67 70.63
90° 100

V
16.12 22.80 32.24 39.48 45.59 55.84 64.48 72.09 88.29
噴角 流量代碼 Thread 牙口尺寸 壓力對應流量 壓力對應流量
1/8" 1/4" 3/8" 7
psi
10
psi
28
psi
40
psi
60
psi
80
psi
100
psi
150
psi
200
psi
65° 01 V
V

0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
65° 02 V
V

0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
65° 2.5 V
V

0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
65° 03 V
V

0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
65° 04 V
V

0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
65° 05 V
V

0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
65° 06 V
V

0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
65° 07 V V

0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
65° 7.5 V V

0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
65° 08 V V

0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
65° 09 V V

0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
65° 10 V V
0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
65° 12.5 V V
0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
65° 15 V V
0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
65° 20 V V
0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
65° 25
V
1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
65° 30
V V
1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
65° 35
V V
1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
65° 40
V V
1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
65° 50
V V
2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
65° 60

V
2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
65° 80

V
3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
65° 100

V
4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
80° 01 V
V

0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
80° 02 V
V

0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
80° 2.5 V
V

0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
80° 03 V
V

0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
80° 04 V
V

0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
80° 05 V
V

0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
80° 06 V
V

0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
80° 07 V V

0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
80° 7.5 V V

0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
80° 08 V
V

0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
80° 09 V V

0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
80° 10 V V
0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
80° 12.5 V V
0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
80° 15 V V
0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
80° 20 V V
0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
80° 25 V
V
1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
80° 30
V V
1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
80° 35
V V
1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
80° 40
V V
1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
80° 50
V V
2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
80° 60

V
2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
80° 80

V
3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
80° 100

V
4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
90° 01 V
V

0.04 0.05 0.08 0.10 0.12 0.14 0.16 0.19 0.22
90° 02 V
V

0.08 0.10 0.17 0.20 0.24 0.28 0.32 0.39 0.45
90° 2.5 V
V

0.10 0.13 0.21 0.25 0.31 0.35 0.40 0.48 0.56
90° 03 V
V

0.13 0.15 0.25 0.30 0.37 0.42 0.47 0.58 0.67
90° 04 V
V

0.17 0.20 0.33 0.40 0.49 0.57 0.63 0.77 0.89
90° 05 V
V

0.21 0.25 0.42 0.50 0.61 0.71 0.79 0.97 1.12
90° 06 V
V

0.25 0.30 0.50 0.60 0.73 0.85 0.95 1.16 1.34
90° 07 V V

0.29 0.35 0.59 0.70 0.86 0.99 1.11 1.36 1.57
90° 7.5 V V

0.31 0.38 0.63 0.75 0.92 1.06 1.19 1.45 1.68
90° 08 V V

0.33 0.40 0.67 0.80 0.98 1.13 1.27 1.55 1.79
90° 09 V V

0.38 0.45 0.75 0.90 1.10 1.27 1.42 1.74 2.01
90° 10 V V
0.42 0.50 0.84 1.00 1.22 1.41 1.58 1.94 2.24
90° 12.5 V V
0.52 0.63 1.05 1.25 1.53 1.77 1.98 2.42 2.80
90° 15 V V
0.63 0.75 1.26 1.50 1.84 2.12 2.37 2.90 3.35
90° 20 V V
0.84 1.00 1.67 2.00 2.45 2.83 3.16 3.87 4.47
90° 25
V
1.05 1.25 2.09 2.50 3.06 3.54 3.95 4.84 5.59
90° 30
V V
1.26 1.50 2.51 3.00 3.67 4.24 4.74 5.81 6.71
90° 35
V V
1.46 1.75 2.93 3.50 4.29 4.95 5.53 6.78 7.83
90° 40
V V
1.67 2.00 3.35 4.00 4.90 5.66 6.33 7.75 8.94
90° 50
V V
2.09 2.50 4.18 5.00 6.12 7.07 7.91 9.68 11.18
90° 60

V
2.51 3.00 5.02 6.00 7.35 8.49 9.49 11.62 13.42
90° 80

V
3.35 4.00 6.69 8.00 9.80 11.31 12.65 15.49 17.89
90° 100

V
4.18 5.00 8.37 10.00 12.25 14.14 15.81 19.37 22.36
  • * 標準壓力:紅字標明。
  • * 0°, 15°, 25°, 40°, 50°, 100° 及 110° 噴角可提供訂製服務。
  • * 若您是使用手持式裝置,為了方便使用,我們只會顯示3種壓力下的對應流量,如果需要更多不同壓力下的流量資料,請使用電腦瀏覽本網站。
  •
材質






材質三大保證
金屬
我們使用整塊鍛造棒材,以車削方式,製成剛硬耐用的金屬產品
塑料
我們保證絕不使用回收材料,以維持塑料產品的高品質與高表現
高品質保證
所有材料均向全球一級供應商採購,各材料均附上材證證明高品質



尺寸
牙規
(BSPT)
 尺寸(mm)  重量(g)
  A     B     C
1/8"外牙
11.8 10.3 19 2.2
1/4"外牙
15 10.5 21.4 3.7
3/8"外牙
16.7 13 24.6 14

安裝
簡單兩步驟! 輕鬆搞定噴嘴安裝!
步驟一

噴管鑽與噴嘴同尺寸之母牙開口

步驟二

若需要更好的防漏

請在噴嘴牙口上纏上鐵氟龍止洩帶

噴嘴牙口對準噴管上母牙開口

將噴嘴以順時針方向旋入母牙開口

完成

完成安裝








您可能也感興趣的產品
台北:
02-85112135
高雄:
07-3128608
