流速型和容量型流量計原理

本文目錄


一、初步了解流量計

流量計根據量測原理、測量結構、感測物件...等分成許多種類,使用者可視流體成分、管材耐化性、雜質含量...等結合流量計的原理來選擇適合的流量計。
5分鐘立即理解各種流量計原理

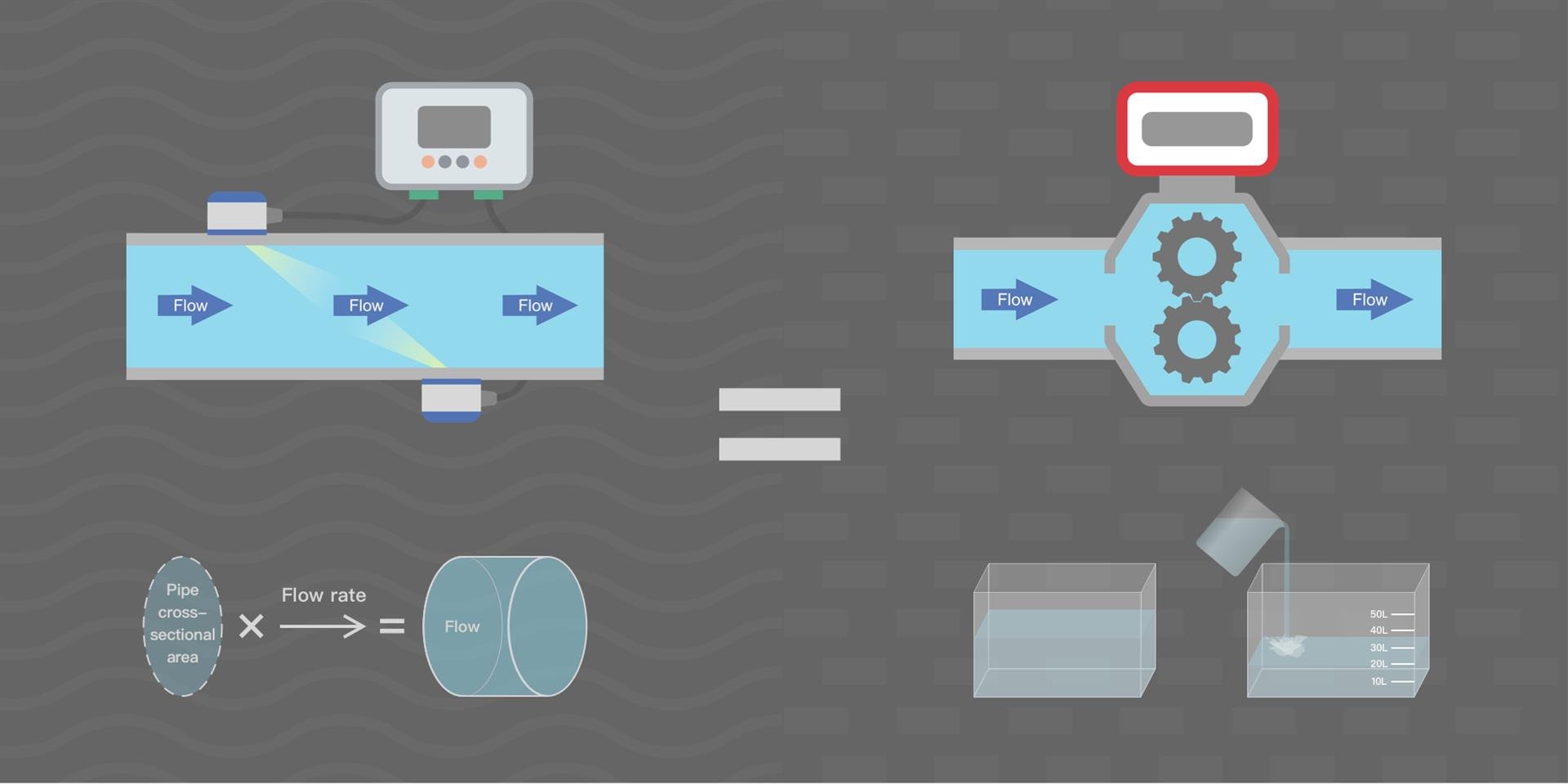

LORRIC 將流量計依測量流量的計算方法分為二種:流速型和容量型流量計,若將流體系統比喻為汽車,則流速型流量計目的在提供車速資訊;而容量型流量計在提供行駛里程,雖然藉由數學方法可以從車速去計算行駛里程,或是由行駛里程去計算車速,但是由於不是直接量測相應的數據,都會有較大的誤差。以下將近一步介紹此二種類型流量計的差別。

二、流量計原理

1.流速型

測量液體通過的瞬間流速,依據量測的是質量還是體積,可以進一步分為體積流速型及質量流速型。這類型的流量計主要目的在取得當下管內的流速,做為調整系統的參考。

體積流速型:電磁式、超音波、蹼輪式和渦輪式流量計,為測量體積。
質量流速型:科氏力流量計和熱質式流量計。其中質量流速型較少見,其主要應用在體積變化大的流體,例如有些不同化學品流體混合時,其混合後體積不等於混合前的各自體積相加,若以體積型的流量計量測,將無法得到準確的結果,而根據質量守恆定律,質量幾乎不會有變化,因此測量質量的結果將會最準確。再例如氣體,因氣體的體積膨漲和縮小的幅度較大,測量氣體的質量為最適宜的做法。

2.容量型

透過限制每次能通過流量計的流體總容量,來確保量測精度,如: 橢圓齒輪流量計。其主要用來測量需要以容積量來計費的場合,如:自來水和汽油;或是需要精確的化學液體量來形成特定的化學反應,如:昂貴藥水。

因測量的原理為先將流體擋住,等待累積到基礎的容積才會釋出並通過感測元件進而測量此容量,這個方案的流體速度較慢,且管損較大,一般也不容許固體成份存在,因為會損壞流量計,使用者須注意這點。
