KOSCN科訊 MV300 氣動隔膜閥

KOSCN Control Valves M300經濟型隔膜閥為緊湊的一體式氣動執行結構，獨特的鴨嘴流道設計確保最佳的流通能力，過壓餘量設計，耐高溫耐腐蝕，可實現高操作次數。

品牌名稱：	KOSCN
閥門種類：	氣動隔膜閥
閥體材質：	PVC-U, CPVC, PP-H, PVDF, SUS
膜片材質：	EPDM, FPM, PTFE
氣動控制：	NC、NO、DA
壓力等級：	PN6

檔案下載

MV300型錄產品手冊(英)

立即詢價

方便和安裝維護

一體化緊湊設計確保在有限的空間安裝
全塑的外觀結構，無外露金屬件荷螺栓，美觀耐腐蝕
膜片內嵌設計，使之受力勻秤，延長壽命
優越的潤滑性能，免維護
G螺紋雙由令，和國際市場閥門保持一致安裝長度
集成可視位置反饋，且易於觀察
雷射雕刻文字號碼標示，長久使用後標準清晰保證

高安全性能

閥體和氣動執行器過壓餘量設計，保證安全性應用
多種材質可選，可以耐受高溫和腐蝕
優化的曲徑可以保證閥門在高流速應用時的有效閉合
膜片止擋採用耐高溫設計，完善密閉性能

高靈活性

執行機構可選NC、NO、DA
膜片EPDM、FPM、PTFE，選用於水、酸和鹼性介質
閥體PVC-U、CPVC、PP-H、PVDF
接口標準有公制、美規、日規
高品質與高可靠性，可實現高操作次數

最佳流通性能

量好的線性流體特性可以實現簡單控制
平滑過渡的鴨嘴流道，實現比傳統隔膜閥的雙倍流通能力
適合含有少量微粒和固體的介質

分解部件介紹與材質機構選擇

標號	零件名稱	材質與機構選擇
1	缸蓋
2	活塞
3	進氣嘴	NC、NO、DA
4	缸蓋支撐塊
5	隔膜壓塊
6	隔膜片	EPDM、FPM、PTFE
7	閥體	PVC-U、CPVC、PP-H、PVDF
8	NC彈簧	NC彈簧
9	NC彈簧	NC彈簧
10	閥位指示	閥位指示

尺寸

標號	尺寸(mm)	標號	尺寸(mm)
D	57	L	198
D1_G	1/4	L1	130
D2	46	L2	25
H	89	M	6
H1	14	Z	89
H2	46	W	57
H3	30	W1	57
H4	39	Lift=Hx	6

如何訂購產品

請於下表根據您對閥體材質、進氣嘴機構、適用管徑、壓力等資訊對照以下產品名稱，點選產品名稱將連至訂購編號表，對照訂購編號表上您所需詢價產品編號，並在詢價時告知您的業務人員即可。

Body PVC-U Actuator variant NC

Body PVC-U Actuator variant NO

Body PVC-U Actuator variant DA

Body CPVC Actuator variant NC

Body CPVC Actuator variant NO

Body CPVC Actuator variant DA

Body PP-H Actuator variant NC

Body PP-H Actuator variant NO

Body PP-H Actuator variant DA

Body PVDF Actuator variant NC

Body PVDF Actuator variant NO

Body PVDF Actuator variant DA

Body PVC-U Actuator variant NC
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVC-U	EPDM	EPDM	300.012.1200
	Socket DIN	EPDM-PER	EPDM	300.022.1200
		FPM	FPM	300.032.1200
		FPM-70	FPM	300.042.1200
		PTFE	FPM	300.062.1200
	PVC-U	EPDM	EPDM	300.012.1200
	Socket JIS	EPDM-PER	EPDM	300.022.1200
		FPM	FPM	300.032.1200
		FPM-70	FPM	300.042.1200
		PTFE	FPM	300.062.1200
	PVC-U	EPDM	EPDM	300.012.1200
	Socket ANSI	EPDM-PER	EPDM	300.022.1200
		FPM	FPM	300.032.1200
		FPM-70	FPM	300.042.1200
		PTFE	FPM	300.062.1200

Body PVC-U Actuator variant NO
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVC-U	EPDM	EPDM	300.014.1200
	Socket DIN	EPDM-PER	EPDM	300.024.1200
		FPM	FPM	300.034.1200
		FPM-70	FPM	300.044.1200
		PTFE	FPM	300.064.1200
	PVC-U	EPDM	EPDM	300.014.1200
	Socket JIS	EPDM-PER	EPDM	300.024.1200
		FPM	FPM	300.034.1200
		FPM-70	FPM	300.044.1200
		PTFE	FPM	300.064.1200
	PVC-U	EPDM	EPDM	300.014.1200
	Socket ANSI	EPDM-PER	EPDM	300.024.1200
		FPM	FPM	300.034.1200
		FPM-70	FPM	300.044.1200
		PTFE	FPM	300.064.1200

Body PVC-U Actuator variant DA
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVC-U	EPDM	EPDM	300.016.1200
	Socket DIN	EPDM-PER	EPDM	300.026.1200
		FPM	FPM	300.036.1200
		FPM-70	FPM	300.046.1200
		PTFE	FPM	300.066.1200
	PVC-U	EPDM	EPDM	300.016.1200
	Socket JIS	EPDM-PER	EPDM	300.026.1200
		FPM	FPM	300.036.1200
		FPM-70	FPM	300.046.1200
		PTFE	FPM	300.066.1200
	PVC-U	EPDM	EPDM	300.016.1200
	Socket ANSI	EPDM-PER	EPDM	300.026.1200
		FPM	FPM	300.036.1200
		FPM-70	FPM	300.046.1200
		PTFE	FPM	300.066.1200

Body CPVC Actuator variant NC
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVC-U	EPDM	EPDM	300.212.1200
	Socket DIN	EPDM-PER	EPDM	300.222.1200
		FPM	FPM	300.232.1200
		FPM-70	FPM	300.242.1200
		PTFE	FPM	300.262.1200
	PVC-U	EPDM	EPDM	300.212.1200
	Socket JIS	EPDM-PER	EPDM	300.222.1200
		FPM	FPM	300.232.1200
		FPM-70	FPM	300.242.1200
		PTFE	FPM	300.262.1200
	PVC-U	EPDM	EPDM	300.212.1200
	Socket ANSI	EPDM-PER	EPDM	300.222.1200
		FPM	FPM	300.232.1200
		FPM-70	FPM	300.242.1200
		PTFE	FPM	300.262.1200

Body CPVC Actuator variant NO
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVC-U	EPDM	EPDM	300.214.1200
	Socket DIN	EPDM-PER	EPDM	300.224.1200
		FPM	FPM	300.234.1200
		FPM-70	FPM	300.244.1200
		PTFE	FPM	300.264.1200
	PVC-U	EPDM	EPDM	300.214.1200
	Socket JIS	EPDM-PER	EPDM	300.224.1200
		FPM	FPM	300.234.1200
		FPM-70	FPM	300.244.1200
		PTFE	FPM	300.264.1200
	PVC-U	EPDM	EPDM	300.214.1200
	Socket ANSI	EPDM-PER	EPDM	300.224.1200
		FPM	FPM	300.234.1200
		FPM-70	FPM	300.244.1200
		PTFE	FPM	300.264.1200

Body CPVC Actuator variant DA
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVC-U	EPDM	EPDM	300.216.1200
	Socket DIN	EPDM-PER	EPDM	300.226.1200
		FPM	FPM	300.236.1200
		FPM-70	FPM	300.246.1200
		PTFE	FPM	300.266.1200
	PVC-U	EPDM	EPDM	300.216.1200
	Socket JIS	EPDM-PER	EPDM	300.226.1200
		FPM	FPM	300.236.1200
		FPM-70	FPM	300.246.1200
		PTFE	FPM	300.266.1200
	PVC-U	EPDM	EPDM	300.216.1200
	Socket ANSI	EPDM-PER	EPDM	300.226.1200
		FPM	FPM	300.236.1200
		FPM-70	FPM	300.246.1200
		PTFE	FPM	300.266.1200

Body PP-H Actuator variant NC
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PP-H	EPDM	EPDM	300.412.1200
	Socket DIN	EPDM-PER	EPDM	300.422.1200
		FPM	FPM	300.432.1200
		FPM-70	FPM	300.442.1200
		PTFE	EPDM	300.452.1200
		PTFE	FPM	300.462.1200
	PP-H	EPDM	EPDM	300.412.1200
	Spigot DIN	EPDM-PER	EPDM	300.422.1200
		FPM	FPM	300.432.1200
		FPM-70	FPM	300.442.1200
		PTFE	EPDM	300.452.1200
		PTFE	FPM	300.462.1200

Body PP-H Actuator variant NO
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PP-H	EPDM	EPDM	300.414.1200
	Socket DIN	EPDM-PER	EPDM	300.424.1200
		FPM	FPM	300.434.1200
		FPM-70	FPM	300.444.1200
		PTFE	EPDM	300.454.1200
		PTFE	FPM	300.464.1200
	PP-H	EPDM	EPDM	300.414.1200
	Spigot DIN	EPDM-PER	EPDM	300.424.1200
		FPM	FPM	300.434.1200
		FPM-70	FPM	300.444.1200
		PTFE	EPDM	300.454.1200
		PTFE	FPM	300.464.1200

Body PP-H Actuator variant DA
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PP-H	EPDM	EPDM	300.416.1200
	Socket DIN	EPDM-PER	EPDM	300.426.1200
		FPM	FPM	300.436.1200
		FPM-70	FPM	300.446.1200
		PTFE	EPDM	300.456.1200
		PTFE	FPM	300.466.1200
	PP-H	EPDM	EPDM	300.416.1200
	Spigot DIN	EPDM-PER	EPDM	300.426.1200
		FPM	FPM	300.436.1200
		FPM-70	FPM	300.446.1200
		PTFE	EPDM	300.456.1200
		PTFE	FPM	300.466.1200

Body PVDF Actuator variant NC
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVDF	FPM	FPM	300.632.1200
	Socket DIN	FPM-70	FPM	300.642.1200
		PTFE	FPM	300.662.1200
	PVDF	EPDM	EPDM	300.612.1200
	Spigot DIN	EPDM-PER	EPDM	300.622.1200
		FPM	FPM	300.632.1200
		FPM-70	FPM	300.642.1200
		PTFE	EPDM	300.652.1200
		PTFE	FPM	300.662.1200

Body PVDF Actuator variant NO
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVDF	FPM	FPM	300.634.1200
	Socket DIN	FPM-70	FPM	300.644.1200
		PTFE	FPM	300.664.1200
	PVDF	EPDM	EPDM	300.614.1200
	Spigot DIN	EPDM-PER	EPDM	300.624.1200
		FPM	FPM	300.634.1200
		FPM-70	FPM	300.644.1200
		PTFE	EPDM	300.654.1200
		PTFE	FPM	300.664.1200

Body PVDF Actuator variant DA
Size	d (mm)	20
	DN (mm)	15
	DN (Inch)	1/2
Pressure range	PN (bar)	6
		Diaphragm	Sealing	Ident No.
Connection	PVDF	FPM	FPM	300.636.1200
	Socket DIN	FPM-70	FPM	300.646.1200
		PTFE	FPM	300.666.1200
	PVDF	EPDM	EPDM	300.616.1200
	Spigot DIN	EPDM-PER	EPDM	300.626.1200
		FPM	FPM	300.636.1200
		FPM-70	FPM	300.646.1200
		PTFE	EPDM	300.656.1200
		PTFE	FPM	300.666.1200

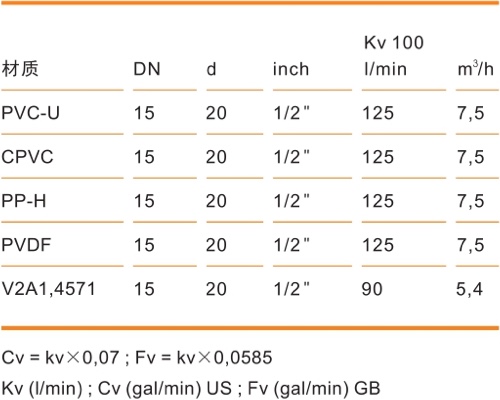

流通能力

左圖流量介於20°C清水介質1bar壓差時數據

壓力/ 溫度曲線：PVC-U

溫度曲線基於清水類介質及25年壽命

壓力/ 溫度曲線：PPH, CPVC

溫度曲線基於清水類介質及25年壽命

壓力/ 溫度曲線：PVDF

溫度曲線基於清水類介質及25年壽命

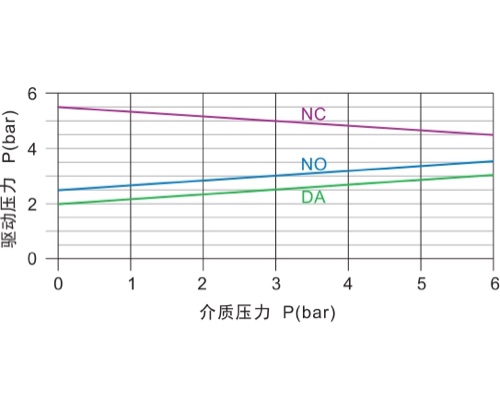

啟閉驅動壓力

驅動壓力空氣的輸入值，最大限制6bar
