วิธีติดตั้งเครื่องวัดอัตราการไหลอย่างถูกต้อง?

บทคัดย่อ

  • ก่อนติดตั้งเครื่องวัดอัตราการไหล ให้มั่นใจว่าท่อไม่มีฟองอากาศหรืออนุภาคของแข็งเพื่อรักษาความแม่นยำในการวัด
  • ติดตั้งเครื่องวัดอัตราการไหลบนท่อตรงในแนวตั้ง ห่างจากข้อศอกและวาล์ว เพื่อให้ของไหลมีการไหลที่เสถียร
  • ปรับทิศทางของเครื่องวัดอัตราการไหลให้ตรงกับทิศทางการไหลจริงตามที่ระบุบนอุปกรณ์ และตรวจสอบทำความสะอาดเครื่องวัดอัตราการไหลอย่างสม่ำเสมอเพื่อรักษาความแม่นยำ

เนื้อหา


1. ขั้นตอนการติดตั้ง

เครื่องวัดอัตราการไหลแบบพื้นที่ใช้กันอย่างแพร่หลายในกระบวนการผลิตอุตสาหกรรม เนื่องจากโครงสร้างที่เรียบง่ายและการติดตั้งที่สะดวก บทความนี้จะแนะนำวิธีการติดตั้งเครื่องวัดอัตราการไหลแบบพื้นที่และข้อควรระวังในระหว่างการติดตั้ง

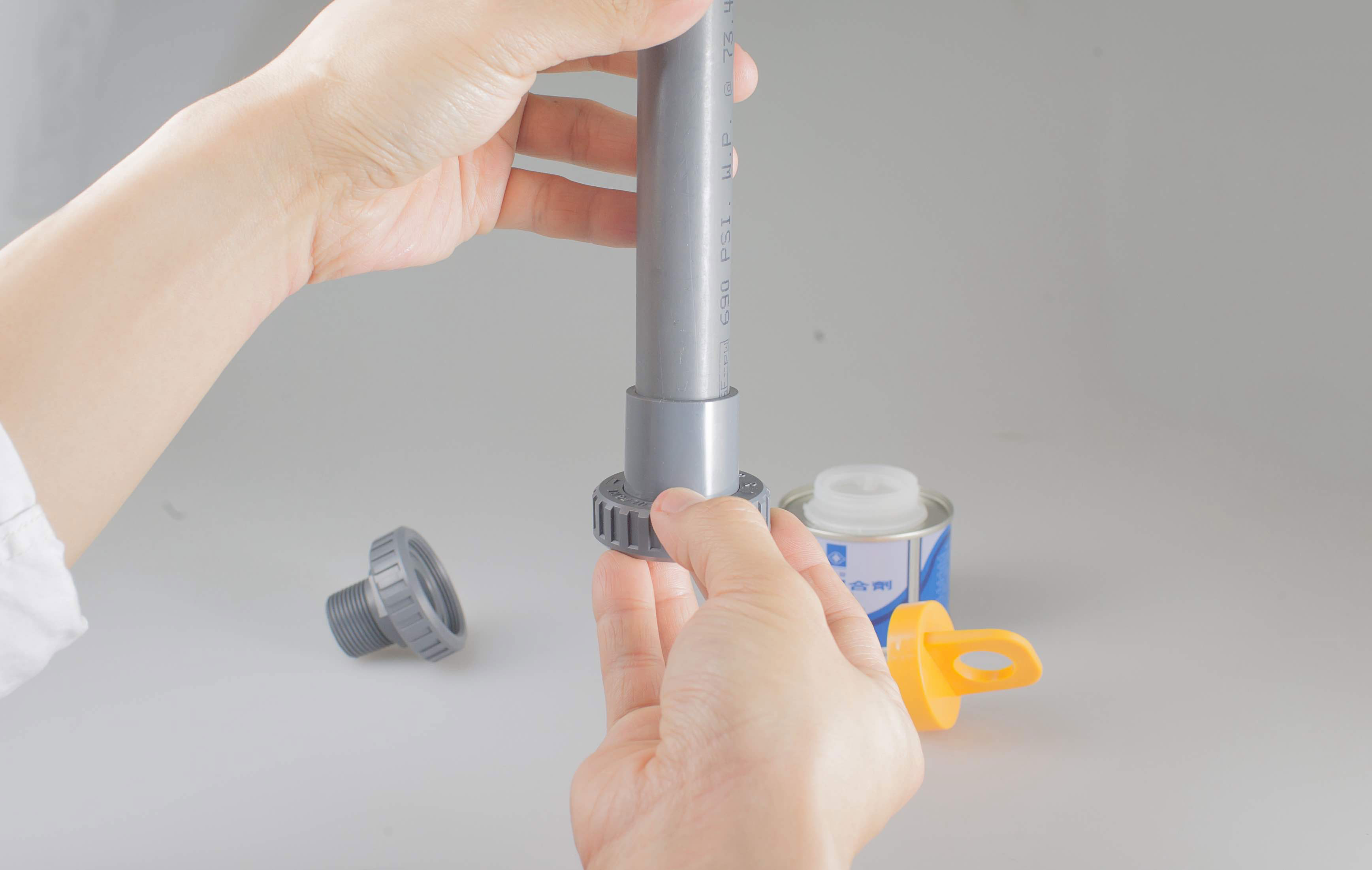

ขั้นตอนที่ 1
ขั้นตอนที่ 1

ก่อนการติดตั้ง: ให้ติดตั้งเครื่องวัดอัตราการไหลแบบลูกลอยบนท่อในแนวตั้งที่มีความยาวท่อตรงเพียงพอ ของไหลควรไหลจากล่างขึ้นบนให้ตรงกับทิศทางของมิเตอร์

ขั้นตอนที่ 2
ขั้นตอนที่ 2

ถอดการเชื่อมต่อและตรวจสอบเครื่องวัดอัตราการไหลแบบลูกลอยว่ามีความเสียหายหรือไม่

ขั้นตอนที่ 3
ขั้นตอนที่ 3

ติดตั้งข้อต่อและโอริง ให้แน่ใจว่ามีโอริงทั้งสองด้านเพื่อป้องกันการรั่วซึม

ข้อต่อแบบเกลียว
ข้อต่อแบบเกลียว

ใช้เทปเทฟลอนกับข้อต่อแบบเกลียวเพื่อการปิดผนึกที่ดีขึ้น

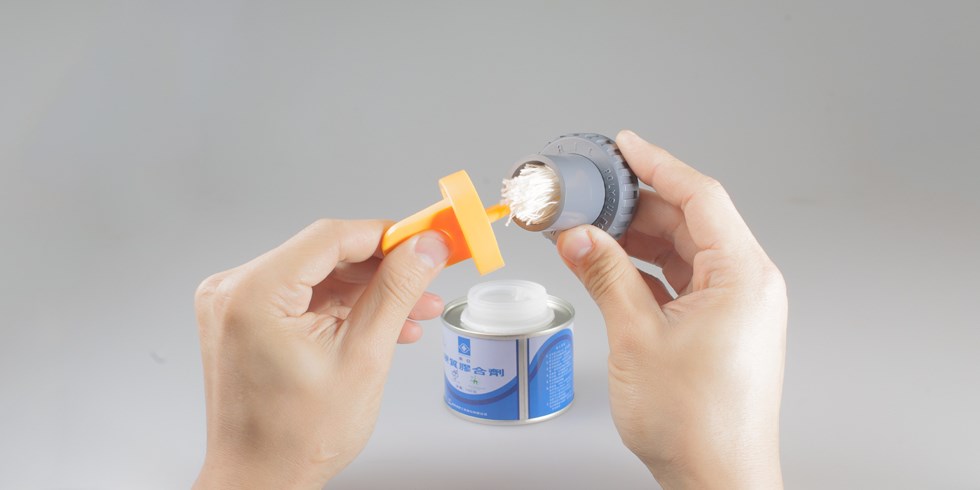

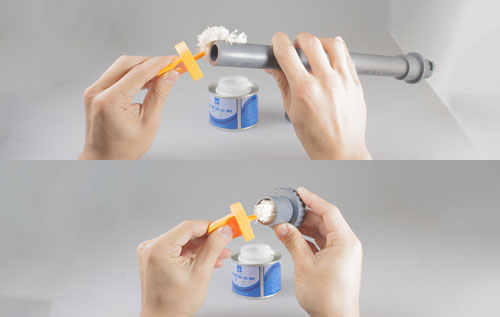

ข้อต่อแบบเสียบ
ข้อต่อแบบเสียบ

สำหรับข้อต่อแบบเสียบ ให้ทากาวทั้งด้านในของข้อต่อและด้านนอกของท่อ

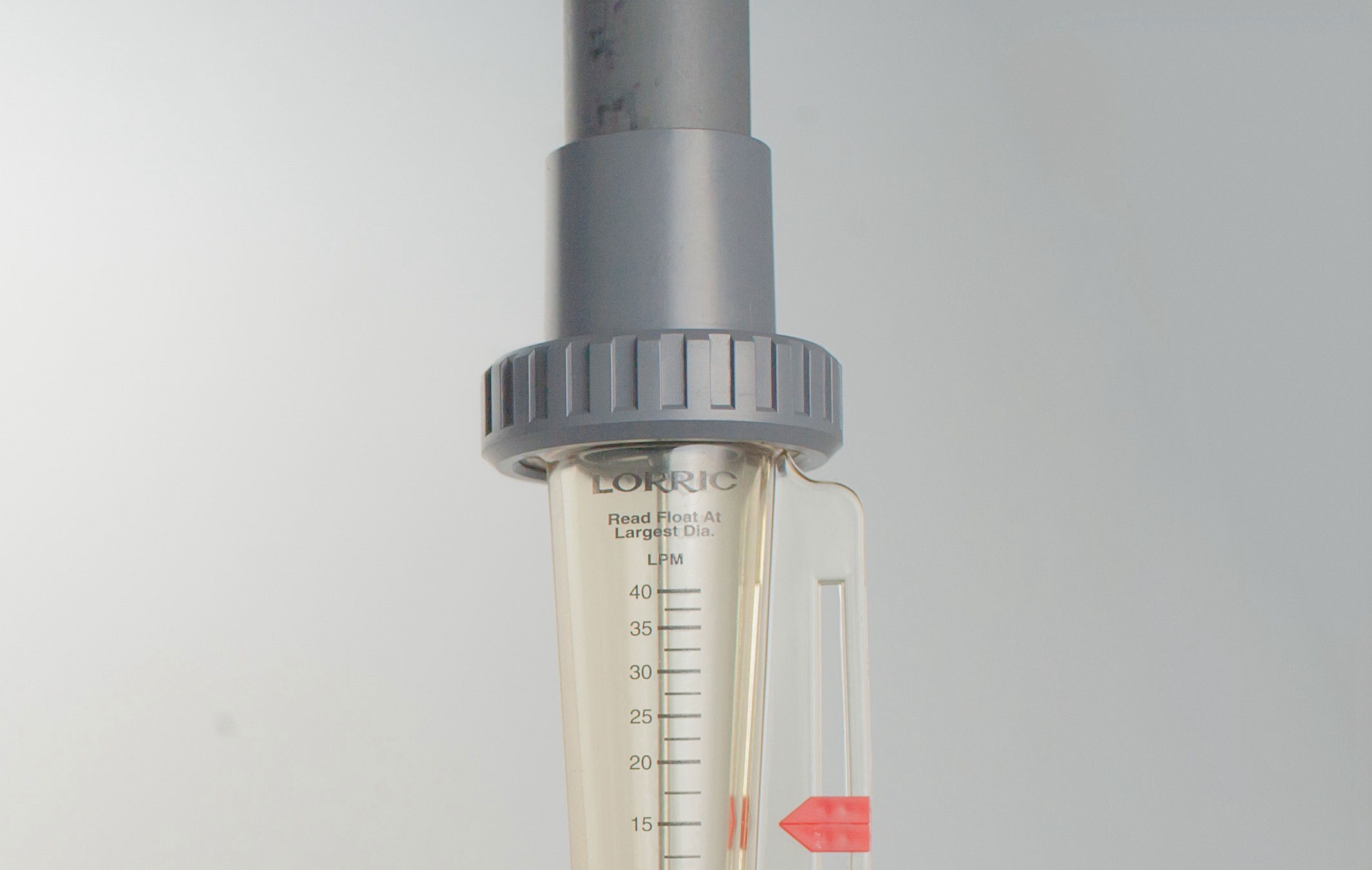

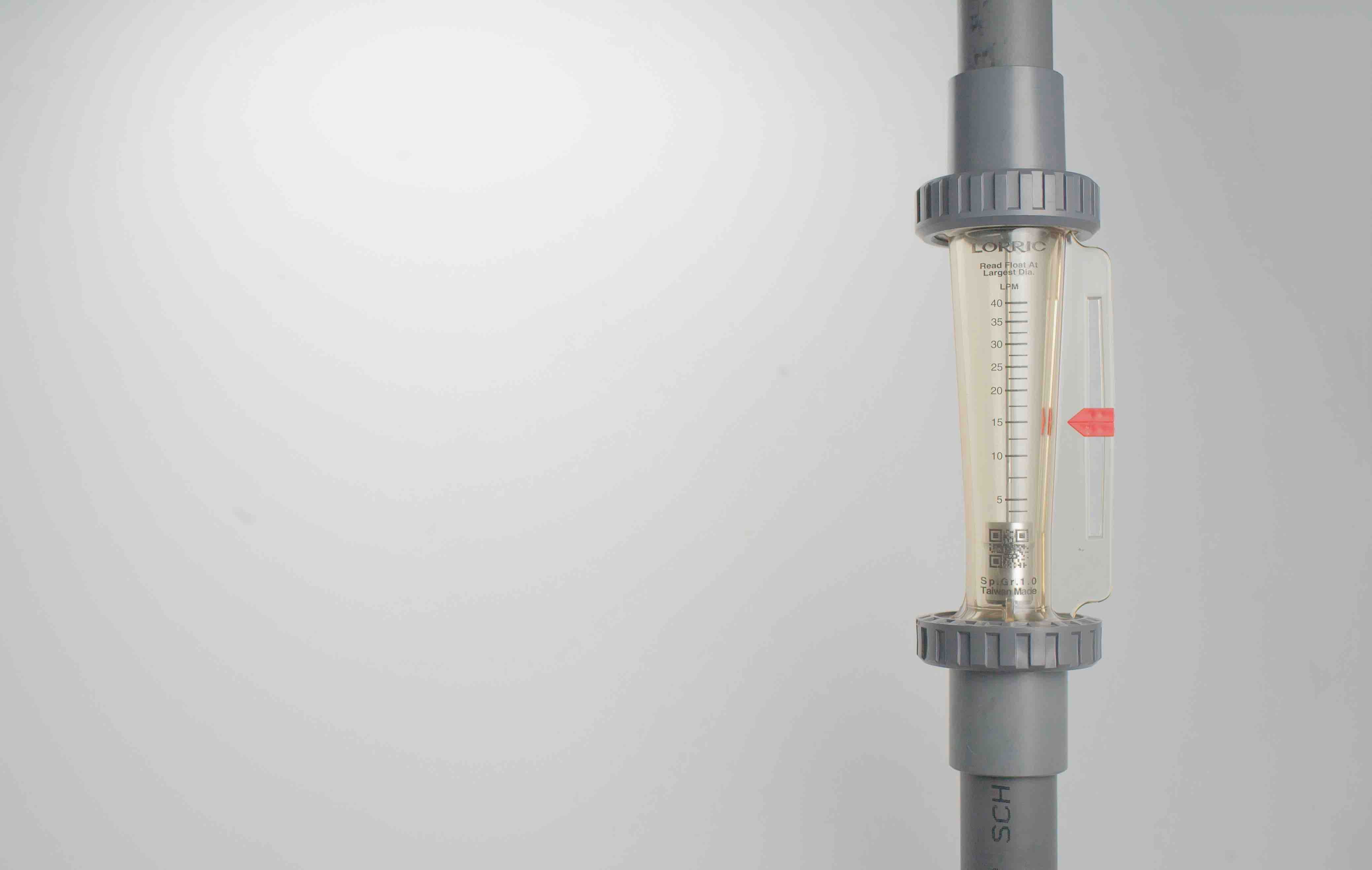

ขั้นตอนที่ 4
ขั้นตอนที่ 4

ปล่อยให้กาว PVC แห้งสนิทและไอระเหยหมดไปก่อนการขันให้แน่น เมื่อพร้อมแล้ว ให้หมุนน็อตด้วยมือเพื่อยึดเครื่องวัดอัตราการไหลเข้ากับข้อต่อ


2. ข้อควรระวังพิเศษ

1. เครื่องวัดอัตราการไหลบางประเภทมีวัสดุแม่เหล็ก – โปรดตรวจสอบว่าสอดคล้องกับการใช้งานของคุณ

2. ข้อแนะนำเพื่อป้องกันความเสียหายต่อเครื่องวัดอัตราการไหลและการหมดประกัน:

● ตัวเครื่อง PC สามารถทนได้เฉพาะน้ำประปาสะอาดที่ไม่มีสารเคมี สารทำความสะอาด หรือสารละลายอื่น ๆ

● วัสดุ PC และ PSU ไม่สามารถทนต่อสารอินทรีย์ที่อาจทำให้เครื่องวัดอัตราการไหลเสียหาย

● ก่อนการซื้อ ให้ยืนยันว่าส่วนต่าง ๆ ของเครื่องวัดอัตราการไหลเหมาะสมกับการใช้งานของคุณ เช่น อุณหภูมิการทำงาน เนื่องจากแต่ละอุตสาหกรรมมีข้อกำหนดที่แตกต่างกัน

● ตัวเครื่องของเครื่องวัดอัตราการไหล PC และ PSU ไม่สามารถทนต่อสารดังต่อไปนี้:
- กาว PVC และไอระเหยของมัน รวมถึงสารหล่อลื่น PVC
- ดังนั้น หลังจากติดตั้งข้อต่อด้วยสารหล่อลื่น PVC ตัวเครื่องวัดอัตราการไหลสามารถติดตั้งได้ก็ต่อเมื่อสารหล่อลื่น PVC แห้งสนิทแล้ว

● เครื่องวัดอัตราการไหลต้องติดตั้งในแนวตั้งฉากกับพื้นเพื่อให้ได้ความแม่นยำที่เหมาะสม การติดตั้งผิดอาจทำให้โอริงรั่วและลดอายุการใช้งาน

● ควรขันน็อตด้วยมือเปล่า ห้ามใช้เครื่องมืออื่น ๆ การติดตั้งด้วยเครื่องมือที่ไม่เหมาะสมอาจทำให้น็อต ข้อต่อ หรือซีลเสียหาย

● เครื่องวัดอัตราการไหลไม่สามารถใช้เป็นตัวรองรับท่อได้ กรุณาตรวจสอบว่าท่อหลักติดตั้งอย่างมั่นคง

● การติดตั้งท่อผิดอาจทำให้เกิดการรั่วและความเสียหายต่อเครื่องวัดอัตราการไหล

● การกระแทกของน้ำ (Water hammer) อาจทำให้เครื่องวัดอัตราการไหลเสียหาย

● การสัมผัสรังสียูวีอาจทำให้ตัวเครื่องเสียหาย ดังนั้น ควรใช้ฝาครอบที่ทนรังสียูวีเมื่อเครื่องวัดอัตราการไหลติดตั้งกลางแจ้ง

● การถอดหรือดัดแปลงเครื่องโดยสมัครใจอาจทำให้เกิดความเสียหาย

● ความดันการทำงานสูงสุดที่แนะนำเพื่อป้องกันความเสียหายคือ 6kg/cm2

3. ความผิดพลาดในการวัดอาจเกิดจาก:

● ความถ่วงจำเพาะของของเหลวต่างจากเครื่องวัดอัตราการไหล

● ของเหลวมีอนุภาคแขวนลอย

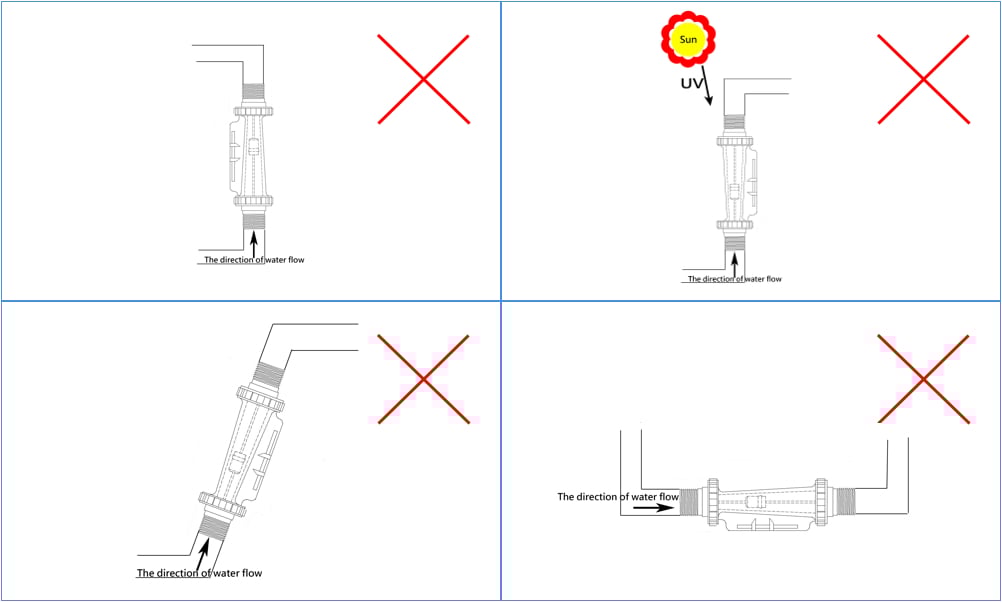

3. การติดตั้งที่ไม่ถูกต้อง

การติดตั้งที่ไม่ถูกต้อง
