QFYH 강화 손잡이 퀵릴리즈형 팬 분사 노즐 - QF 시리즈

PCB 및 철강 산업에서 널리 사용되며, 청소, 냉각 및 분산과 같은 다양한 응용에 적합한 플라스틱 퀵 릴리즈 다중 부품 단일 유체 팬형 노즐입니다.

브랜드： LORRIC
노즐 유형： 팬형
유체 유형： 단일 유체
재질： 팁 - PP
나사 규격： BSPT

카탈로그

즉시 문의

팬형 노즐

액체는 압력 하에 팬형 노즐로 유입되어, 타원형 분사구를 통해 압축되면서 팬 모양의 분무가 형성됩니다. 분무의 흐름은 중앙이 강하고 양 끝이 약한 산형 분포를 나타냅니다. 팬형 노즐은 반도체, PCB, 세차 산업 등에서 분사, 냉각 또는 고압 세척 작업에 자주 사용되며, 높은 효율성, 정확한 제어 범위 및 강한 충격력을 제공하는 것이 특징입니다.

팬형 노즐
팬 스프레이 노즐의 분사 패턴

팬 스프레이 노즐의 분사 패턴

 단일 유체 팬 스프레이 노즐은 이름 그대로 팬 모양의 분사 패턴을 형성합니다. 목표 영역을 위에서 보면, 커버리지 패턴이 양쪽 가장자리가 좁아지는 단일 라인 형태를 이룹니다.
자세히 알아보기 : 노즐 분사 패턴

종형 유동 분포

분무량은 분사 범위의 중앙 부분에서 가장 많고 양쪽으로 갈수록 점차 감소하며, 종형 분포 곡선을 형성합니다. 이는 표면 오염물 세척과 같이 집중적인 충격력이 필요한 용도에 적합합니다. 균일한 분사를 원할 경우 노즐 간 간격을 좁혀 두 노즐의 분사 범위가 겹치도록 설치하면 커버리지 부족 문제를 개선할 수 있습니다.
자세히 알아보기: 노즐 유량 분포

종형 유동 분포
다양한 유량 선택 가능

다양한 유량 선택 가능

팬형 분사 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 3 Kg/cm²에서 유량은 0.78 Lpm에서 11.73 Lpm까지 다양합니다. (기타 유량 요구 사항은 사양서를 참조하거나 직접 문의해 주시기 바랍니다.)
자세히 알아보기: 노즐 압력, 구경 크기 및 유량

0°~110° 각도 분사 제공

팬 스프레이 노즐은 0°~110°의 다양한 각도 디자인을 제공합니다. 0° 분사 각도는 직선 형태로, 분사 형태는 단일 점이며, 모든 노즐 유형 중 가장 강력한 충격력을 제공합니다. 반면, 110° 대각도 분사는 동일한 분사 조건에서 최대의 커버 면적을 제공합니다. 구체적인 재고 사양은 저희 회사로 문의해 주시기 바랍니다.
더 알아보기: 분사 각도 및 커버 범위

0°~110° 각도 분사 제공
Quick-release design, snap-lock positioning, prevents water leakage

Quick-release design, snap-lock positioning, prevents water leakage

두 피스 퀵 릴리즈 디자인
노즐과 베이스 사이에 3개의 스냅 잠금 포인트가 있는 두 피스 퀵 릴리즈 디자인으로, 공구 없이 쉽게 조립 및 분해가 가능하며, 정밀한 위치 조정과 편리한 유지보수가 가능합니다.

노즐 팁 재질: PP
O-링 재질: EPDM, Viton, FEPM
4가지 본체 유형 제공

4가지 본체 유형으로 다양한 요구를 충족하세요!

QF 시리즈는 4가지 본체 유형을 제공하며, 그 중 QF 나사형 본체는 다양한 표준 피팅 및 배관 시스템과 호환되어 가장 인기가 많습니다. 이외에도 3가지 용접형 본체가 있습니다.

4가지 본체 유형으로 다양한 요구를 충족하세요!

엔지니어링 공차에 대하여

유량 공차

유량 공차

유량 공차는 표준 유량의 ±5% 범위 내에 있습니다.

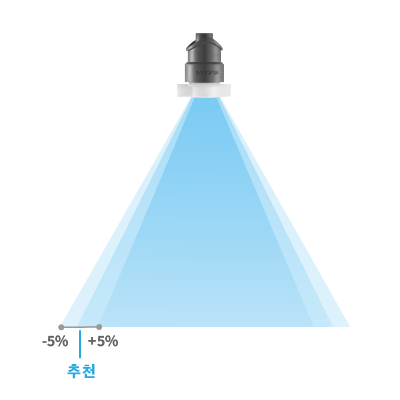

각도 공차

각도 공차

각도 공차는 표준 각도의 ±5% 범위 내에 있습니다.

재질 보증

금속
금속

고품질의 금속을 사용하여 정밀한 선반 가공을 통해 견고하고 내구성 있는 노즐을 생산합니다.

플라스틱
플라스틱

재활용 재료는 절대 사용하지 않음을 약속드립니다.

고품질
고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

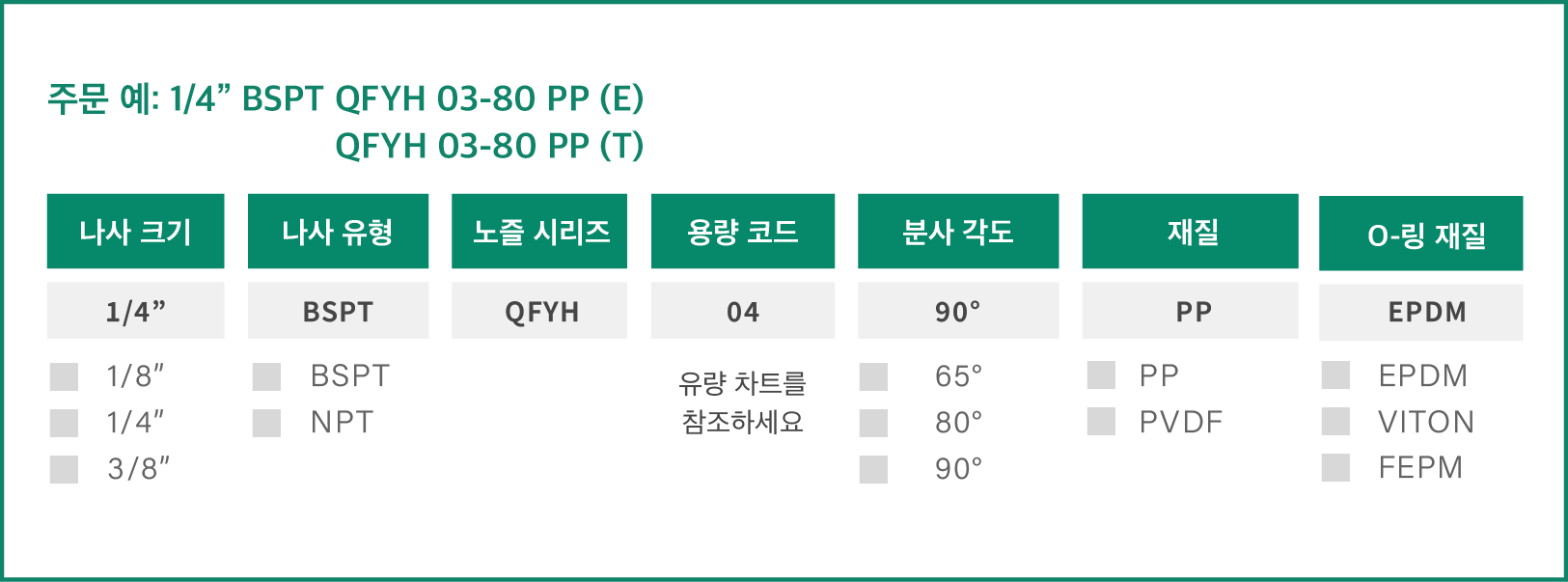

아래 정보를 참고하여 주문해 주세요.

  • 아래 제공된 선택 가이드를 기반으로 요구 사항에 가장 적합한 노즐을 선택해 주세요.
    • 요구 사항에 맞는 노즐 직경(나사 크기)과 사양을 선택해 주세요.
    • 각 노즐의 분사 유량을 선택해 주세요. 아래 차트를 참조해 주세요.
    • 각 노즐의 분사 각도를 선택해 주세요. 아래 차트를 참조해 주세요.
    • 노즐 재질을 선택해 주세요. 다양한 응용 환경에 따라 다른 재질이 필요합니다. 사용 환경에 맞는 적절한 노즐 재질을 선택해 주세요.
  • 예시 사양: 1/4” BSPT QFYH 04-90 PP (E) - (팁+본체) / QFYH 04-90 PP (T) - (팁). 각 숫자는 다음의 옵션과 의미에 해당합니다.


Select
Unit
  • *
  • *
  • *
  • *
분사 각도 용량 코드 압력에서의 용량 압력에서의 용량
0.5
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 5.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²
65° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
65° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
65° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
65° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
65° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
65° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
65° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
65° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
65° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
65° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
65° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
65° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
65° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
65° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
65° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
65° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
80° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
80° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
80° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
80° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
80° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
80° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
80° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
80° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
80° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
80° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
80° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
80° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
80° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
80° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
80° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
80° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16
90° 02 0.32 0.45 0.55 0.64 0.78 0.90 1.01 1.11 1.28
90° 2.5 0.40 0.56 0.69 0.80 0.98 1.13 1.26 1.38 1.60
90° 03 0.48 0.68 0.83 0.96 1.17 1.35 1.51 1.66 1.92
90° 04 0.64 0.90 1.11 1.28 1.56 1.81 2.02 2.21 2.55
90° 05 0.80 1.13 1.38 1.60 1.96 2.26 2.52 2.76 3.19
90° 06 0.96 1.35 1.66 1.92 2.35 2.71 3.03 3.32 3.83
90° 07 1.12 1.58 1.94 2.23 2.74 3.16 3.53 3.87 4.47
90° 7.5 1.20 1.69 2.07 2.39 2.93 3.39 3.79 4.15 4.79
90° 08 1.28 1.81 2.21 2.55 3.13 3.61 4.04 4.42 5.11
90° 09 1.44 2.03 2.49 2.87 3.52 4.06 4.54 4.98 5.75
90° 10 1.60 2.26 2.76 3.19 3.91 4.51 5.05 5.53 6.39
90° 12.5 2.00 2.82 3.46 3.99 4.89 5.64 6.31 6.91 7.98
90° 15 2.39 3.39 4.15 4.79 5.87 6.77 7.57 8.29 9.58
90° 20 3.19 4.51 5.53 6.39 7.82 9.03 10.10 11.06 12.77
90° 25 3.99 5.64 6.91 7.98 9.78 11.29 12.62 13.82 15.96
90° 30 4.79 6.77 8.29 9.58 11.73 13.54 15.14 16.59 19.16

분사 각도 용량 코드 압력에서의 용량 압력에서의 용량
0.05
MPa		 0.1
MPa		 0.15
MPa		 0.2
MPa		 0.3
MPa		 0.4
MPa		 0.5
MPa		 0.6
MPa		 0.8
MPa
65° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
65° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
65° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
65° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
65° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
65° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
65° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
65° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
65° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
65° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
65° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
65° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
65° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
65° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
65° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
80° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
80° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
80° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
80° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
80° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
80° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
80° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
80° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
80° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
80° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
80° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
80° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
80° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
80° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
80° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
80° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
90° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
90° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
90° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
90° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
90° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
90° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
90° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
90° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
90° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
90° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
90° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
90° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
90° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
90° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
90° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
90° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
분사 각도 용량 코드 압력에서의 용량 압력에서의 용량
0.5
bar
 1.0
bar		 1.5
bar		 2.0
bar		 3.0
bar		 4.0
bar		 5.0
bar		 6.0
bar		 8.0
bar
65° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
65° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
65° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
65° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
65° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
65° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
65° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
65° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
65° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
65° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
65° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
65° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
65° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
65° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
65° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
65° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
80° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
80° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
80° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
80° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
80° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
80° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
80° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
80° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
80° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
80° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
80° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
80° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
80° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
80° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
80° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
80° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
90° 02 0.32 0.45 0.56 0.64 0.79 0.91 1.02 1.12 1.29
90° 2.5 0.40 0.57 0.64 0.81 0.99 1.14 1.27 1.40 1.61
90° 03 0.48 0.68 0.84 0.97 1.18 1.37 1.53 1.68 1.93
90° 04 0.64 0.91 1.12 1.29 1.58 1.82 2.04 2.23 2.58
90° 05 0.81 1.14 1.40 1.61 1.97 2.28 2.55 2.79 3.22
90° 06 0.97 1.37 1.68 1.93 2.37 2.74 3.06 3.35 3.87
90° 07 1.13 1.60 1.95 2.26 2.76 3.19 3.57 3.91 4.51
90° 7.5 1.21 1.71 2.09 2.42 2.96 3.42 3.82 4.19 4.81
90° 08 1.29 1.82 2.23 2.58 3.16 3.65 4.08 4.47 5.16
90° 09 1.45 2.05 2.51 2.90 3.55 4.10 4.59 5.03 5.80
90° 10 1.61 2.28 2.79 3.22 3.95 4.56 5.10 5.58 6.45
90° 12.5 2.01 2.85 3.49 4.03 4.94 5.70 6.37 6.98 8.06
90° 15 2.42 3.42 4.19 4.84 5.92 6.84 7.65 8.38 9.67
90° 20 3.22 4.56 5.58 6.45 7.90 9.12 10.19 11.17 12.90
90° 25 4.03 5.70 6.98 8.06 9.87 11.40 12.74 13.96 16.12
90° 30 4.84 6.84 8.38 9.67 11.85 13.68 15.29 16.75 19.34
분사 각도 용량 코드 압력에서의 용량 압력에서의 용량
7
psi		 10
psi		 20
psi		 28
psi		 40
psi		 60
psi 		80
psi		 100
psi		 110
psi
65° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
65° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
65° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
65° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
65° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
65° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
65° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
65° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
65° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
65° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
65° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
65° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
65° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
65° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
65° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
65° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
80° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
80° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
80° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
80° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
80° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
80° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
80° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
80° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
80° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
80° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
80° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
80° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
80° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
80° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
80° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
80° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
90° 02 0.08 0.10 0.14 0.17 0.20 0.24 0.28 0.32 0.33
90° 2.5 0.10 0.13 0.18 0.21 0.25 0.31 0.35 0.40 0.41
90° 03 0.13 0.15 0.21 0.25 0.30 0.37 0.42 0.47 0.50
90° 04 0.17 0.20 0.28 0.33 0.40 0.49 0.56 0.63 0.66
90° 05 0.21 0.25 0.35 0.42 0.50 0.61 0.71 0.79 0.83
90° 06 0.25 0.30 0.42 0.50 0.60 0.73 0.85 0.95 1.00
90° 07 0.29 0.35 0.50 0.59 0.70 0.86 0.99 1.11 1.16
90° 7.5 0.31 0.38 0.53 0.63 0.75 0.92 1.06 1.19 1.24
90° 08 0.33 0.40 0.57 0.67 0.80 0.98 1.13 1.27 1.33
90° 09 0.38 0.45 0.64 0.75 0.90 1.10 1.27 1.42 1.49
90° 10 0.42 0.50 0.71 0.84 1.00 1.22 1.41 1.58 1.66
90° 12.5 0.52 0.63 0.88 1.05 1.25 1.53 1.77 1.98 2.07
90° 15 0.63 0.75 1.06 1.26 1.50 1.84 2.12 2.37 2.49
90° 20 0.84 1.00 1.41 1.67 2.00 2.45 2.83 3.16 3.32
90° 25 1.05 1.25 1.77 2.09 2.50 3.06 3.54 3.95 4.15
90° 30 1.26 1.50 2.12 2.51 3.00 3.67 4.24 4.74 4.98
  • ＊표준 압력: 빨간색으로 표시된 열.
  • ＊이 제품은 0°, 15°, 25°, 40°, 50°, 100°, 110°의 분사 각도에 대해 주문 제작이 가능합니다.
  • ＊모바일 친화적으로 설계되어, 3개의 압력 데이터 열만 표시됩니다. 더 많은 압력 데이터를 확인하려면 PC 또는 노트북에서 차트를 확인해 주세요.
  • ＊제품 사양이 다양하기 때문에 주로 공장에서 현재 생산 중인 제품을 기준으로 제공합니다. 특정 사양이 아직 생산 중인지 확인이 필요할 경우, 저희에게 연락해 주십시오.

Application

PCBs

PCBs

유량계는 도금, 현상, 식각 등 습식 공정에서 화학 약품의 사용량을 측정하는 데 사용됩니다. 노즐은 도금액 도포와 수세, 그리고 습식 공정의 현상 및 식각 과정에서 화학 약품을 정확하게 분사합니다.

철강 산업

철강 산업

유량계는 냉각수와 가스 흐름을 모니터링하여 금속 처리의 정확성과 에너지 효율을 최적화합니다. 노즐은 도금 과정에서 화학 액체의 분사를 정밀하게 제어하여 균일한 도금층과 안정된 품질을 보장합니다.

세차

세차

유량계는 수류를 제어하여 세척 효율을 보장하고, 수자원 낭비를 줄여 환경 보호와 에너지 절감 목표를 달성합니다. 노즐은 세차 과정에서 물을 고르게 분사하여 세척 효과를 높이고, 동시에 물 소비를 줄입니다.

QFYH Size

Thread(BSPT) Size(mm) Weight(g)
A B C
1/8" 32 27.5 39 17.2
1/4" 32 27.5 42.6 17.2
3/8" 32 27.5 42.6
 19.3

QFSA Body Size

Size(mm) Weight(g)
A B  C D
26.5 10.1 12.0 31.4 8.6

QFWG Body Size

Size(mm) Weight(g)
A B  C D
25.6 16.5 20.4 38.3 12.0

설치 방법

QFWG 바디(나사형)가 있는 노즐의 경우

Step 1
Step 1

파이프에 해당 나사산을 가진 암나사를 뚫습니다.

Step 2
Step 2

노즐 바디의 수나사를 파이프의 암나사에 맞추고, 시계 방향으로 바디를 돌려 파이프 구멍에 고정합니다.

Step 3
Step 3

QFH 노즐 팁을 노즐 바디에 맞춥니다.

Step 4
Step 4

QFH 노즐 팁을 노즐 바디에 삽입합니다.

Step 5
Step 5

노즐 팁과 바디를 시계 방향으로 돌려 고정하여 노즐 설치를 완료합니다. 인접한 노즐들이 서로 겹치는 경우, 노즐을 최소 5도 각도로 비스듬히 배치해야 성능이 저하되지 않습니다.

Step 6
Step 6

설치가 완료되었습니다.

QFSA 바디 (용접형) 노즐용

Step 1
Step 1

파이프에 해당하는 구멍을 뚫고 QFSA 노즐 바디의 하단을 구멍에 맞춥니다.

Step 2
Step 2

용접 토치를 사용하여 QFSA 노즐 바디를 파이프 구멍에 고정합니다.

Step 3
Step 3

QFH 노즐 팁을 노즐 바디에 맞춥니다.

Step 4
Step 4

QFH 노즐 팁을 노즐 바디에 삽입합니다.

Step 5
Step 5

노즐 팁과 바디를 시계 방향으로 돌려 고정하여 노즐 설치를 완료합니다. 인접한 노즐들이 서로 겹치는 경우, 노즐을 최소 5도 각도로 비스듬히 배치해야 성능이 저하되지 않습니다.

Step 6
Step 6

설치가 완료되었습니다.

필요한 노즐을 찾을 수 없습니까?

필요한 노즐을 찾을 수 없습니까?

30년 이상의 노즐 개발 및 제조 경험과 고객 현장에 대한 광범위한 지식을 바탕으로, 귀하의 필요에 맞는 이상적인 제품을 만드는 데 도움을 드리겠습니다!

요구 사항에 맞춘 맞춤형 노즐

LORRIC은 사용 시나리오에 맞춰 "유량," "각도," 및 "유량 분포"를 맞춤 제작할 수 있습니다. 또한 특수한 충격력 또는 초미세 분사와 같은 고유한 상황에 대한 지원도 제공합니다. 더 많은 정보와 지원이 필요하시면 언제든지 LORRIC 팀에 문의해 주세요.

맞춤형 용량
맞춤형 용량

정해진 압력 하에서 일정 시간 동안 노즐에서 분사되는 액체 또는 가스의 양.

맞춤형 분사 각도
맞춤형 분사 각도

분사구와 분사된 가스 또는 액체의 루프에 의해 형성되는 각도입니다.

맞춤형 분포
맞춤형 분포

분사된 액체에 의해 표면에 입자가 분포되는 방식입니다.

CFD가 우리의 작업 결과를 개선합니다

CFD가 우리의 작업 결과를 개선합니다

극한 환경에서의 테스트는 노즐 개발에 도움이 되는 데이터를 필요로 합니다.

노즐 맞춤 제작의 작업 과정 및 주의 사항

  • 우리는 표준 운영 절차에 따라 맞춤형 노즐 서비스를 제공합니다.
  • 유의 사항
    • 최소 수량 요구사항이 있습니다.
    • 독점 판매 채널은 상호 동의해야 합니다.
노즐 맞춤 제작의 작업 과정 및 주의 사항
