F 저압 광각 워터 커튼 노즐 - 플라스틱

플라스틱 저압 와이드 앵글 물 커튼 팬 스프레이 노즐은 1.5 kg/cm² 압력에서 75° 커버리지 각도를 생성합니다. 노즐 외부의 반사 분사 설계는 이물질 통과를 향상시켜 막힘을 효과적으로 방지합니다. 청소, 소방, 먼지 억제 및 냄새 제어 응용에 적합합니다.

브랜드： LORRIC
노즐 유형： 팬 모양
유체 유형： 단일 유체
재질： PVDF, PP, UPVC
나사 규격： BSPT,
나사 크기： 1/8", 1/4",

카탈로그

즉시 문의

워터 커튼 노즐

워터 커튼 노즐(Water Curtain Nozzle) 의 분사 패턴은 수평으로 확장되는 얇은 물막으로, 투명한 물벽과 유사한 형태를 이룹니다. 이러한 분사 방식은 특정 영역 내에서 넓고 균일한 커버리지를 제공하므로, 화재 예방, 먼지 억제, 악취 제어, 제거, 및 균일한 분포가 필요한 기타 상황에 이상적입니다.

워터 커튼 노즐
팬형 분사 노즐 분사 패턴

팬형 분사 노즐 분사 패턴

단유체 팬 스프레이 노즐은 팬과 유사한 스프레이 패턴을 형성하여 이름이 붙여졌습니다. 대상 영역을 위에서 바라보면, 커버리지 패턴은 양쪽이 테이퍼된 일자 형태를 이루게 됩니다.
더 알아보기: 노즐 스프레이 패턴

종형 유동 분포

분무량은 분사 범위의 중앙 부분에서 가장 많고 양쪽으로 갈수록 점차 감소하며, 종형 분포 곡선을 형성합니다. 이는 표면 오염물 세척과 같이 집중적인 충격력이 필요한 용도에 적합합니다. 균일한 분사를 원할 경우 노즐 간 간격을 좁혀 두 노즐의 분사 범위가 겹치도록 설치하면 커버리지 부족 문제를 개선할 수 있습니다.
자세히 알아보기: 노즐 유량 분포

종형 유동 분포
다양한 유량 제공

다양한 유량 제공

팬 스프레이 노즐은 다양한 유량 범위를 제공합니다. 예를 들어, 표준 설계 압력인 1.5 Kg/cm²에서 유량은 0.28 Lpm에서 11.20 Lpm까지 다양합니다. (다른 유량 요구 사항에 대해서는 사양표를 참조하거나 직접 문의해 주세요.)
자세히 알아보기: 노즐 압력, 구경 크기 및 유량

75도 각도 분사

노즐 축에서 75도 각도로 분사하므로, 설치 환경이 이 구성을 허용하는지 확인해 주세요.

75도 각도 분사
다양한 각도 선택 가능

다양한 각도 선택 가능

팬형 노즐의 각도는 145°에서 160°까지 선택할 수 있습니다. 저압 광각 노즐은 상대적으로 낮은 압력인 1.5kg/cm²에서도 넓은 커버리지를 제공할 수 있습니다. 이는 표준 팬형 노즐의 3kg/cm²에 비해 낮은 작동 압력을 필요로 하여, 저압 환경에서 작업하기에 더욱 적합합니다.

일체형 디자인

이 노즐은 파이프라인에 직접 부착됩니다. 사용 시간과 환경은 분사 성능(유량 및 각도)에 영향을 줄 수 있으므로, 정기적인 유지 보수 또는 교체가 필요합니다. 더 까다로운 조건에서는, 빠른 교체가 가능한 다중 구성 노즐을 제공하여 교체 작업의 시간과 노력을 절약할 수 있습니다.

일체형 디자인
재질 선택 옵션

재질 선택 옵션

공차에 대하여

유량 공차

유량 공차

유량 공차는 표준 유량의 ±10% 범위 내에서 유지됩니다.

각도 공차

각도 공차

각도 공차는 표준 각도의 ±10% 범위 내에서 유지됩니다.

재질 보증

금속
금속

저희는 고품질의 단조 금속을 사용하여, 정밀한 선삭 가공을 통해 견고하고 내구성이 뛰어난 노즐을 제작합니다.

플라스틱
플라스틱

재생 원료는 절대 사용하지 않을 것을 약속드립니다.

고품질
고품질

모든 재료는 세계 최고의 공급업체에서 구매합니다.

아래 정보를 참고하여 주문해 주세요.

  • 아래 제공된 선택 지침을 바탕으로 귀하의 요구에 가장 적합한 노즐을 선택해 주세요.
    • 귀하의 요구에 맞는 노즐 직경(나사 크기) 및 규격을 선택하세요.
    • 각 노즐의 분사 유량을 선택하세요. 아래 차트를 참고해 주세요.
    • 각 노즐의 분사 각도를 선택하세요. 아래 차트를 참고해 주세요.
    • 노즐 재질을 선택하세요. 다양한 응용 환경에는 다른 재질이 필요하므로, 사용 환경에 맞는 적절한 노즐 재질을 선택해 주세요.

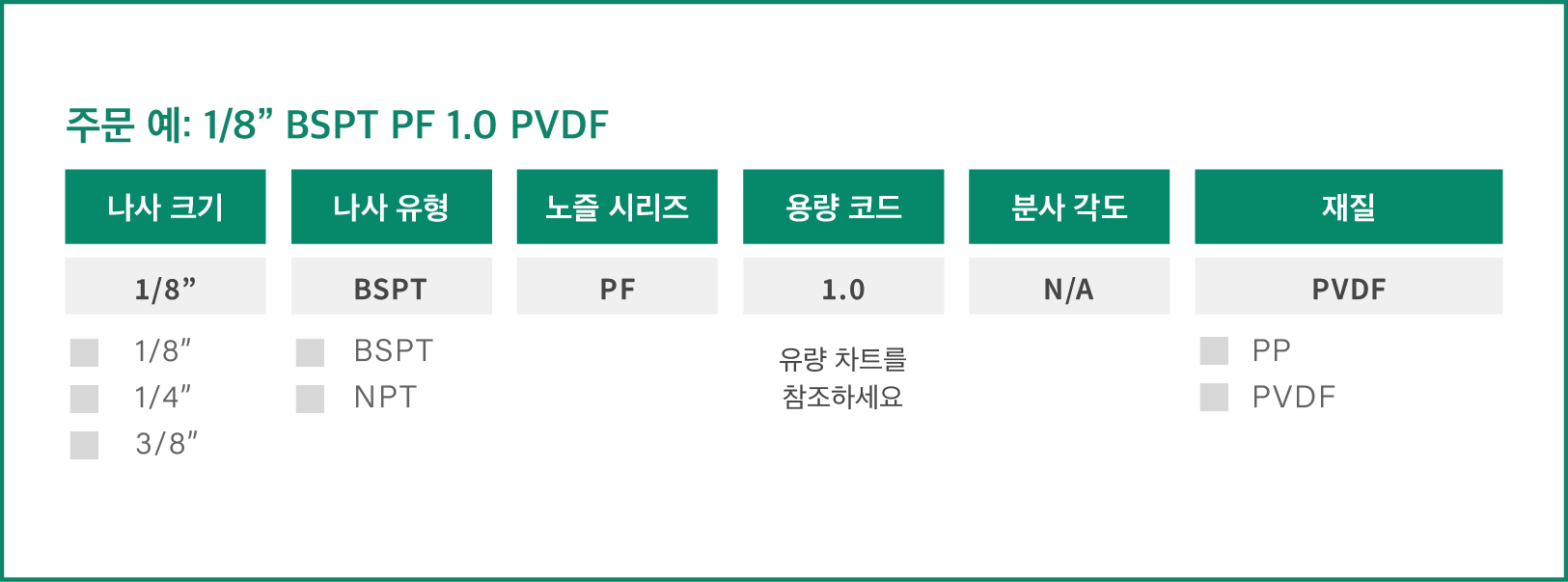

  • 규격 예시: 1/8" BSPT PF 1.0 PVDF. 각 숫자는 다음 옵션 및 의미에 해당합니다.




단위
선택
  • *
  • *
  • *
  • *
분사 각도 용량 코드 나사 크기 압력에서의 용량 압력에서의 용량
1/8" 1/4" 0.5
kgf/cm²		 0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 2.5
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²
- 0.5 V
0.16 0.19 0.23 0.28 0.32 0.36 0.40 0.46 0.56
- 0.75 V
0.24 0.29 0.34 0.42 0.48 0.54 0.59 0.69 0.84
145° 1.0 V
0.32 0.38 0.46 0.56 0.65 0.72 0.79 0.91 1.12
- 1.25 V
0.40 0.48 0.57 0.70 0.81 0.90 0.99 1.14 1.40
- 1.5 V
0.48 0.57 0.69 0.84 0.97 1.08 1.19 1.37 1.68
160° 1.75 V
0.57 0.67 0.80 0.98 1.13 1.27 1.39 1.60 1.96
- 2.0 V
 V
 0.65 0.77 0.91 1.12 1.29 1.45 1.58 1.83 2.24
- 2.5 V
 V
 0.81 0.96 1.14 1.40 1.62 1.81 1.98 2.29 2.80
145° 3.0 V
 V
 0.97 1.15 1.37 1.68 1.94 2.17 2.38 2.74 3.36
- 4.0 V
 V
 1.29 1.53 1.83 2.24 2.59 2.89 3.17 3.66 4.48
- 5.0 V
 V
 1.62 1.91 2.29 2.80 3.23 3.61 3.96 4.57 5.60
- 6.0 V
 V
 1.94 2.30 2.74 3.36 3.88 4.34 4.75 5.49 6.72
- 7.0 V
 V
 2.26 2.68 3.20 3.92 4.53 5.06 5.54 6.40 7.84
- 7.5 V
 V
 2.42 2.87 3.43 4.20 4.85 5.42 5.94 6.86 8.40
- 8.0 V
 V
 2.59 3.06 3.66 4.48 5.17 5.78 6.34 7.32 8.96
- 9.0 V
 V
 2.91 3.44 4.12 5.04 5.82 6.51 7.13 8.23 10.08
- 10 V
 V
 3.23 3.83 4.57 5.60 6.47 7.23 7.92 9.14 11.20
- 12.5 V
 V
 4.04 4.78 5.72 7.00 8.08 9.04 9.90 11.43 14.00
- 15 V
 V
 4.85 5.74 6.86 8.40 9.70 10.84 11.88 13.72 16.80
- 20 V
 V
 6.47 7.65 9.14 11.20 12.93 14.46 15.84 18.29 22.40
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 0.05
MPa		 0.07
MPa		 0.1
MPa 		0.15
MPa		 0.2
MPa
 0.25
MPa		 0.3
MPa		 0.4
MPa		 0.6
MPa
- 0.5 V
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
145° 1.0 V
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V
0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
160° 1.75 V
0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
145° 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
- 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
- 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
- 20 V
 V
 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 0.5
bar
 0.7
bar		 1.0
bar 		1.5
bar		 2.0
bar 		2.5
bar		 3.0
bar		 4.0
bar		 6.0
bar
- 0.5 V
0.16 0.19 0.23 0.28 0.33 0.37 0.40 0.46 0.57
- 0.75 V
0.24 0.29 0.35 0.42 0.49 0.55 0.60 0.69 0.85
145° 1.0 V
0.33 0.39 0.46 0.57 0.65 0.73 0.80 0.92 1.13
- 1.25 V
0.41 0.48 0.58 0.71 0.82 0.91 1.00 1.15 1.41
- 1.5 V
0.49 0.58 0.69 0.85 0.98 1.10 1.20 1.39 1.70
160° 1.75 V
0.57 0.68 0.81 0.99 1.14 1.28 1.40 1.62 1.98
- 2.0 V
 V
 0.65 0.77 0.92 1.13 1.31 1.46 1.60 1.85 2.26
- 2.5 V
 V
 0.82 0.97 1.15 1.41 1.63 1.83 2.00 2.31 2.83
145° 3.0 V
 V
 0.98 1.16 1.39 1.70 1.96 2.19 2.40 2.77 3.39
- 4.0 V
 V
 1.31 1.55 1.85 2.26 2.61 2.92 3.20 3.69 4.52
- 5.0 V
 V
 1.63 1.93 2.31 2.83 3.26 3.65 4.00 4.62 5.65
- 6.0 V
 V
 1.96 2.32 2.77 3.39 3.92 4.38 4.80 5.54 6.79
- 7.0 V
 V
 2.29 2.70 3.23 3.96 4.57 5.11 5.60 6.46 7.92
- 7.5 V
 V
 2.45 2.90 3.46 4.24 4.90 5.48 6.00 6.93 8.48
- 8.0 V
 V
 2.61 3.09 3.69 4.52 5.22 5.84 6.40 7.39 9.05
- 9.0 V
 V
 2.94 3.48 4.16 5.09 5.88 6.57 7.20 8.31 10.18
- 10 V
 V
 3.26 3.86 4.62 5.65 6.53 7.30 8.00 9.23 11.31
- 12.5 V
 V
 4.08 4.83 5.77 7.07 8.16 9.13 10.00 11.54 14.14
- 15 V
 V
 4.90 5.79 6.93 8.48 9.79 10.95 12.00 13.85 16.96
- 20 V V
 6.53 7.73 9.23 11.31 13.06 14.60 15.99 18.47 22.62
Spray Angle Capacity Code Thread Size Capacity at Pressure Capacity at Pressure
1/8" 1/4" 7
psi		 10
psi		 15
psi 		21
psi		 30
psi 		40
psi		 50
psi		 70
psi		 90
psi
- 0.5 V
0.04 0.05 0.06 0.07 0.09 0.10 0.11 0.13 0.15
- 0.75 V
0.06 0.08 0.09 0.11 0.13 0.15 0.17 0.20 0.23
145° 1.0 V
0.08 0.10 0.12 0.15 0.18 0.20 0.23 0.27 0.30
- 1.25 V
0.11 0.13 0.16 0.18 0.22 0.25 0.28 0.33 0.38
- 1.5 V
0.13 0.15 0.19 0.22 0.26 0.30 0.34 0.40 0.46
160° 1.75 V
0.15 0.18 0.22 0.26 0.31 0.35 0.40 0.47 0.53
- 2.0 V
 V
 0.17 0.20 0.25 0.29 0.35 0.41 0.45 0.54 0.61
- 2.5 V
 V
 0.21 0.25 0.31 0.37 0.44 0.51 0.57 0.67 0.76
145° 3.0 V
 V
 0.25 0.30 0.37 0.44 0.53 0.61 0.68 0.80 0.91
- 4.0 V
 V
 0.34 0.41 0.50 0.59 0.70 0.81 0.91 1.07 1.22
- 5.0 V
 V
 0.42 0.51 0.62 0.73 0.88 1.01 1.13 1.34 1.52
- 6.0 V
 V
 0.51 0.61 0.74 0.88 1.05 1.22 1.36 1.61 1.82
- 7.0 V
 V
 0.59 0.71 0.87 1.03 1.23 1.42 1.59 1.88 2.13
- 7.5 V
 V
 0.64 0.76 0.93 1.10 1.32 1.52 1.70 2.01 2.28
- 8.0 V
 V
 0.68 0.81 0.99 1.17 1.40 1.62 1.81 2.14 2.43
- 9.0 V
 V
 0.76 0.91 1.12 1.32 1.58 1.82 2.04 2.41 2.73
- 10 V
 V
 0.85 1.01 1.24 1.47 1.75 2.03 2.26 2.68 3.04
- 12.5 V
 V
 1.06 1.27 1.55 1.83 2.19 2.53 2.83 3.35 3.80
- 15 V
 V
 1.27 1.52 1.86 2.20 2.63 3.04 3.40 4.02 4.56
- 20 V V
 1.69 2.03 2.48 2.94 3.51 4.05 4.53 5.36 6.08
  • * 표준 압력: 빨간색 열.
  • * 모바일 친화성을 위해 3종의 압력 데이터만 표시됩니다. 더 많은 압력 데이터는 PC 또는 노트북에서 표를 확인해 주세요.
  • * 제품 사양의 수가 많기 때문에, 주로 공장 현재 제품 라인업을 기준으로 제품을 제공합니다. 특정 사양이 여전히 생산 중인지 확인이 필요하시면 문의해 주세요.

Applications

PCBs

PCBs

유량계는 도금, 현상, 식각 등 습식 공정에서 화학 약품의 사용량을 측정하는 데 사용됩니다. 노즐은 도금액 도포와 수세, 그리고 습식 공정의 현상 및 식각 과정에서 화학 약품을 정확하게 분사합니다.

도금

도금

유량계는 도금 공정에서 화학 액체의 흐름을 제어해 균일한 도금과 품질을 보장하며, 생산 효율을 높입니다. 노즐은 분사를 정밀하게 제어해 도금층의 균일성과 품질 안정성을 확보합니다.

CCL

CCL

유량계는 화학 액체를 모니터링하여 동박의 두께 균일성과 품질을 보장하고, 제품의 일관성을 향상시킵니다. 노즐은 동박 생산 과정에서 화학 액체를 고르게 분사하여 동박의 품질과 두께 일관성을 보장합니다.

반도체

반도체

유량계는 화학 액체와 순수한 수처리 유체의 공급을 모니터링하고, 노즐은 화학 액체의 분사를 제어하여 공정의 순도와 안정성을 보장합니다.

Size

Thread(BSPT) Size(mm) Weight(g)
A B C PVDF PP
1/8" 9.8 17 24 1.6 0.8
1/4" 13.9 21.7 33.7 4.8 2.4

나사 설치

간단한 2단계로 쉽게 설치하세요!

Step 1
1단계

노즐 크기가 파이프의 나사 크기와 일치하는지 확인해 주세요.

Step 2
2단계

테플론 테이프를 감고, 노즐을 시계 방향으로 돌려 누출이 없도록 단단히 조여 주세요.

Step 3
3단계

설치를 완료합니다.

원하시는 노즐을 찾지 못하셨나요?

원하시는 노즐을 찾지 못하셨나요?

30년 이상의 노즐 개발 및 제조 경험과 풍부한 고객 현장 지식을 바탕으로, 귀하의 필요에 맞는 이상적인 제품을 제작하도록 도와드리겠습니다!

귀하의 요구에 맞춘 맞춤형 노즐.

LORRIC은 귀하의 특정 사용 시나리오에 맞게 "유량", "각도", "유량 분포"를 맞춤 제작할 수 있습니다. 또한 특별한 충격력이나 초미세 분무와 같은 독특한 상황에도 지원을 제공합니다. 자세한 정보와 지원이 필요하시면 LORRIC 팀에 언제든지 연락해 주십시오.

유량 맞춤화 가능
유량 맞춤화 가능

고정된 압력 하에서, 일정 시간 내에 노즐이 분사하는 액체나 가스의 양.

분사 각도 맞춤화 가능
분사 각도 맞춤화 가능

분사구에서 분출되는 가스나 액체의 각도입니다.

분포 맞춤화 가능
분포 맞춤화 가능

분사된 액체에 의해 표면에 형성되는 입자의 분포.

CFD가 우리의 작업 결과를 향상시킵니다

CFD가 우리의 작업 결과를 향상시킵니다

극한 환경에서의 테스트는 노즐 개발을 돕기 위한 데이터가 필요합니다.

노즐 맞춤화의 작업 프로세스 및 주의 사항

  • 우리는 표준 운영 절차에 따라 맞춤형 노즐 서비스를 제공합니다.
  • 주의 사항
    • 최소 주문 수량 요구 사항이 있습니다
    • 독점 판매 채널은 상호 합의되어야 합니다
노즐 맞춤화의 작업 프로세스 및 주의 사항
관련 상품
