黏附、沈積於機台上的的切削屑常令人頭疼
工具機時常在加工時,產生黏附、沈積於機台上的大量切削屑,常令使用者頭疼。如何有效且低成本的清理切削屑成為立式工具機使用者的重要課題之一。
▲回到文章摘要
安裝萬向曲管恐非最佳解決方案
傳統上,使用者傾向安裝多隻萬向曲管來清理機台上切削屑,然而萬向曲管覆蓋面積不足、因效率考量不斷增加萬向曲管使用量、 必需使用較大功率的幫浦、耗費切削水、切削水槽容易溢出等問題使得萬向曲管成了使用者不得不使用,但須犧牲效率且成本不斷攀升的解決方案。(如下圖)
▲回到文章摘要
LORRIC噴嘴:解決「清理切削屑問題」的關鍵利器!
F系列 低壓廣角扇型噴嘴:低壓力:操作0.7~3.0kg/cm² | 超廣角:145度 | 流量:0.28~16.7 l/min
H系列 高壓扇型噴嘴:高壓力:操作1~10kg/cm²|角度多樣:0~110度|流量:0.39~39.1 l/min
F 型 |
H 型 |
低壓力 |
高壓力 |
流量小 |
流量大 |
角度:145° |
角度:0°-100° |
可用於溢流、不易黏附的切削機種 |
可用於溢流、不易黏附的切削機種 |
▲回到文章摘要
低用水量・低功率幫浦使用・更少噴嘴安裝 ▶ 低成本・高效率
噴嘴的扇形噴灑結構與大角度設計,輔以及精緻的產品加工,使LORRIC扇形噴嘴呈現出漂亮扇形噴霧結構,大角度扇形噴霧,使得在相同水量下,可噴灑至更寬廣範圍。在相同需噴灑範圍內,無需裝設更多噴嘴,因此可使用較低功率幫浦來運作機台切削屑的清洗工作。
LORRIC噴嘴 V.S 萬向曲管
|
LORRIC噴嘴 |
H 型 |
清洗力 |
強 |
弱 |
耗水量 |
省水:0.28~40 l/min |
耗水:15 l/min 以上 |
噴灑寬幅 |
噴灑角度:0~145度 |
噴灑角度固度(小於60度) |
抗壓力性 |
耐壓10kg/cm²以內 |
耐壓2kg/cm²以內 |
材質 |
不鏽鋼、黃銅、塑料 |
僅塑料 |
相同機台的安裝數量(單邊)* |
2、4、6 |
4、8、12 |
使用幫浦規格 |
1 HP |
1-1/2 ~ 2 HP |
使用幫浦價格 |
$4,000~5,000 |
$5,000~7,000 |
*機台尺寸(長x寬x高 mm):2,200 x 3,000 x 2,810 ~ 3,640 x 3,700 x 3,250
▲回到文章摘要

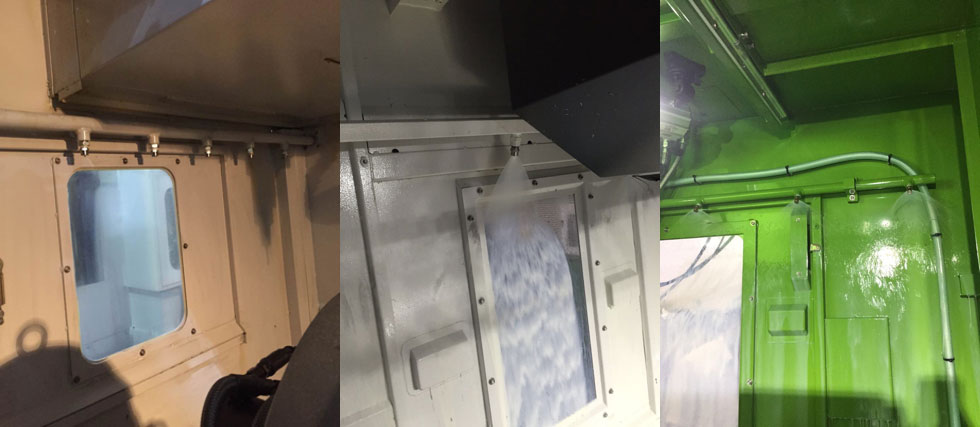

機台安裝LORRIC噴嘴實際噴灑照片
▲回到文章摘要
目前使用LORRIC噴嘴機台
立式機台|立式鑽孔攻牙機|CNC車床
